확산 반사형 광전 센서의 감도 조정 방법을 알려주세요.

확산 반사형 광전 센서의 감도 조정 방법을 알려주세요.

예를 들어, E3Z-D□의 라이트 온 동작(입광 시 ON・워크 유무에 따라 ON)에 대한 조정 방법을 설명합니다.

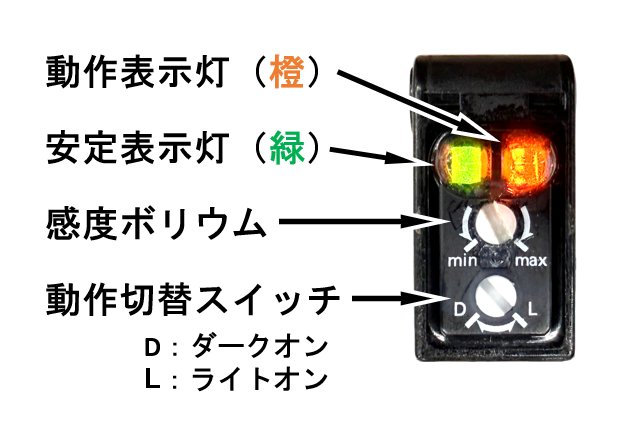

■각부 명칭

【관련 FAQ】광전 센서의 주황색과 녹색 표시등(LED)의 의미를 알려주세요.

감도는 감도 볼륨을 마이너스 드라이버로 돌려 조정합니다.

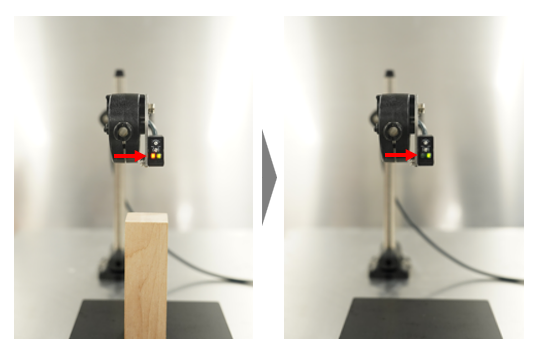

■개요
워크가 있을 때 동작 표시등( 주황색 ) + 안정 표시등( 녹색 )이 점등하고,
워크가 없을 때 안정 표시등( 녹색 )만 점등되도록 조정합니다.


■상세 조작 절차

설치 이미지		조작 절차

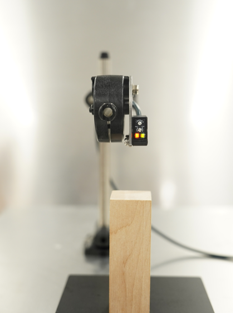

	1	워크를 검출 거리 내에 설치한다.
	2	동작 전환 스위치를 [L] (라이트 온)으로 설정한다.
	3	감도 볼륨을 왼쪽으로 돌려 [min]으로 설정한다.
	4	감도 볼륨을 조금씩 오른쪽으로 돌리고, 동작 표시등( 주황색 )과 안정 표시등( 녹색 )이 점등되면 멈춘다. 이 위치를 [ A ]로 합니다.

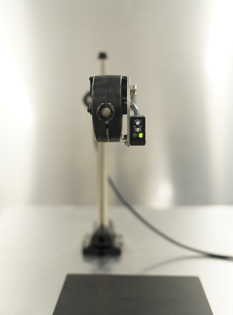

	5	워크를 제거합니다.
	6	감도 볼륨을 시계 방향으로 돌려 작동 표시등( 주황색 )과 안정 표시등( 녹색 )이 켜지면 멈춘다. 이 위치를 [ B ]로 합니다. ※ 센서의 검출 범위 내에 배경이 없는 경우, 감도 볼륨이 최대(max)가 되어도 동작 표시등( 주황색 )은 점등되지 않습니다. 이 경우 [max] 위치를 [ B ]로 합니다.
	7	위치[ A ]와 위치[ B ]의 중간 지점에 감도 볼륨을 돌리면 조정이 완료됩니다.
■작동 확인 워크가 있을 때 동작 표시등( 주황색 ) + 안정 표시등( 녹색 )이 점등하고, 워크가 없을 때 안정 표시등( 녹색 )만 점등되면 조정이 완료됩니다.
