앰프 분리형・앰프 중계형 근접 센서의 코드는 절단/연장할 수 있습니까?

앰프 분리형・앰프 중계형 근접 센서의 코드는 절단/연장할 수 있습니까?

・센서부-앰프부 간
연장 불가 기종이나 전용 케이블로 연장 등 기종에 따라 다릅니다.

・앰프부-전원부 간　 　
　　연장 가능합니다.
　　별도 지정 없는 경우 동일 공칭 단면적 이상의 코드를 사용하며, 노이즈 영향을 받지 않도록 단독 금속 배관으로 설치하십시오.　

아래 표를 참조하십시오.

■앰프 분리형 근접 센서　E2C 시리즈, E2C-H 시리즈　E2CY 시리즈

센서부	앰프부	【Ａ】센서-앰프 간			【Ｂ】앰프-전원 간
		절단 가능 여부	연장 가능 여부	길이	길이
E2C-CR8A E2C-CR8B E2C-X1A E2C-C1A	E2C-GE4A E2C-GF4A	불가	불가	3m 제한	최대 연장 200m 이내
E2C-CR8A E2C-CR8B E2C-X1A E2C-C1A E2C-X1R5A E2C-X2A	E2C-JC4A	불가	불가	3m 제한	표준 2m 최대 연장 200m 이내
E2C-CR8A E2C-CR8B E2C-X1A E2C-C1A E2C-X1R5A E2C-X2A	E2C-JC4AP	가능	불가	표준 3m 1~ 5m *3	표준 2m 최대 연장 200m 이내
센서부	앰프부	【Ａ】센서-앰프 간			【Ｂ】앰프-전원 간
		절단 가능 여부	연장 가능 여부	길이	길이
E2C-CR8A E2C-CR8B E2C-X1A E2C-C1A E2C-X1R5A	E2C-AM4A E2C-AK4A	가능	불가	표준 3m 0~ 5m　 *3	표준 2m 최대 연장 200m 이내
E2C-X2A E2C-X5A E2C-X10A E2C-C20MA	E2C-AM4A E2C-AK4A	가능	불가	표준 3m 0~10m *3	표준 2m 최대 연장 200m 이내
E2C-X1R5AH E2C-X2AH E2C-X5AH	E2C-JC4CH E2C-JC4DH E2C-JC4EH	불가	불가능	표준 3m 3m 또는 5m*3	표준 2m 최대 연장 200m 이내
E2CY-X1R5A E2CY-C1R5A-1 E2CY-C2A E2CY-V3A E2CY-C2AF	E2CY-SD11	가능	가능 *1	표준 3m 0.5~5m	표준 2m 최대 연장 30m 이내　*4

*1　1.5D-2V(JIS C 3501)에 상당하는
(특성 임피던스 50Ω) 제품을 사용하십시오)
*2 절단은 5m 제품을 3m로 절단하는 경우에만 가능합니다.
*3 앰프부에서 코드 길이 전환 스위치 설정이 필요합니다.
*4　0. ^3mm² 이상의 코드를 사용하십시오.

■앰프 분리형 근접 센서 E2NC 시리즈

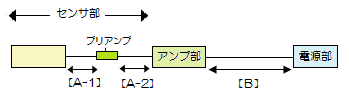

・센서부에 프리앰프가 있으며, 검출면-프리앰프 간【A-1】의 절단/연장은 불가능합니다.
・프리앰프-앰프 간【A-2】은 절단은 가능(프리컷 타입만 해당)하나, 연장은 불가합니다.

시리즈명	앰프 형식	센서-앰프 간		앰프-전원 간
		【Ａ-1】	【A-2】	【Ｂ】
E2NC	・코드 인출 타입 E2NC-EA21 E2NC-EA51	절단 불가 연장 불가	절단 가능*5 연장 불가	표준 2m 최대 연장 30m 이내 *6
	・커넥터 타입 E2NC-EA7TW E2NC-EA7 E2NC-EA9TW E2NC-EA9	절단 불가 연장 불가	절단 가능*5 연장 불가	배선 절약 커넥터 E3X-CN21 E3X-CN22　 →　표준 2m 최대 연장 30m 이내 *6

*5　센서 헤드는 형식 말미 -F의 프리컷 타입을 사용하십시오.
　　형식: E2NC-EDR6-F, E2NC-ED01-F, E2NC-ED02-F, E2NC-EM02-F, E2NC-EV05-F, E2NC-EM07M-F　　
　　프리컷 타입을 사용하는 경우, 성능 및 전기 노이즈 내성을 확인한 후 사용하십시오.
*6　0. ^3mm² 이상의 코드를 사용하십시오.

■앰프 분리형 근접 센서 E2C-EDA 시리즈 *7
・센서부에 프리앰프가 있으며, 검출면-프리앰프 간【A-1】의 절단/연장은 불가능합니다.
・프리앰프-앰프 간【A-2】는 절단/연장이 가능합니다.

시리즈명	앰프 형식	센서 - 앰프 간		앰프 - 전원 간
		【Ａ-1】	【A-2】	【Ｂ】
E2C-EDA *7	・코드 인출형 E2C-EDA11 E2C-EDA21 E2C-EDA41 E2C-EDA51	절단 불가 연장 불가	절단 가능*8 연장 가능 *9	표준 2m 최대 연장 30m 이내 *10
	・커넥터 타입 E2C-EDA6 E2C-EDA8 E2C-EDA7 E2C-EDA9	절단 불가 연장 불가	절단 가능*8 연장 가능 *9	배선 절약 커넥터 E3X-CN21 E3X-CN22　 →　표준 2m 최대 연장 30m 이내 *10

*7　E2C-EDA 시리즈는 2024년 3월(일부 상품은 2025년 3월 말)에 생산이 종료됩니다.
*8　센서 헤드는 형식 말미 -F의 프리컷 타입을 사용하십시오.
　　형식: E2C-EDR6-F, E2C-ED01-F, E2C-ED02-F, E2C-EM02-F, E2C-EV06-F, E2C-EM07M-F
*9 코드 연장 시에는 전용 연장 코드를 사용하십시오. 전용 연장 코드: 2m: 형 E22-XC2R, 7m: 형 E22-XC7R
*10　0. ^3mm² 이상의 코드를 사용하십시오.

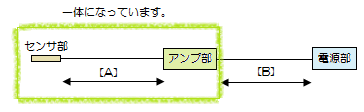

■앰프

중계형 근접 센서

배선 거리에 관하여

형식	【Ａ】 (센서-앰프 간)		【Ｂ】 (앰프-전원 간)
	절단/연장 가능 여부	길이	길이
E2EC-CR5C1 E2EC-C2R5C1	불가	표준 0.4m	표준 2m 　최대 연장 50m 이내
E2EC-CR8D1 E2EC-C1R5D□ E2EC-X4D□ E2EC-C3D□	불가	표준 0.4m	표준 2m 　최대 연장 200m 이내
E2EC-MC2B1 E2EC-MC2D1	불가능	표준 0.4m	표준 2m 　최대 연장 50m 이내
E2EC-QC2D1-M1GJ-T	불가능	표준 0.5m	표준 0.3m 　최대 연장 200m 이내
