광전 센서의 자가 진단 기능은 어떤 기능입니까?

광전 센서의 자가 진단 기능은 어떤 기능입니까?

자가 진단 기능이란 설치 후 환경 변화 등에 대한 여유도를 자가 진단하여 표시등이나 출력으로 알려주는 기능입니다. 고장이나 경년 변화에 의한 센서 면의 오염, 광축 이탈 등을 조기에 발견할 수 있는 한 가지 방법으로 효과적입니다.


●개요
센서의 안정 상태 *1 에서 불안정 상태 *2 로의 변화를 알리는 기능으로, 표시 기능과 출력 기능으로 크게 구분할 수 있습니다.
불안정 상태가 약 0.3초 지속되면 자가진단 출력이 ON됩니다.
수광기의 수광량이 안정 상태가 되면 자가 진단 출력은 OFF됩니다.

*1 안정 상태
・입광 시, 수광량이 동작 레벨 대비 약 1.2배 이상일 경우 안정 상태(안정 입광)로 간주합니다.
・차광 시, 수광량이 동작 레벨 대비 약 0.8배 이하인 경우 안정 상태(안정 차광)로 간주합니다.
*2 불안정 상태
・수광량이 동작 레벨 대비 약 0.8배 ~ 약 1.2배인 경우 불안정 상태로 간주합니다.
　
◆ 표시 기능
・안정 표시등(녹색 LED)　
설치 후 환경 변화(온도, 전압, 먼지 등)에 대한 여유도를 자가 진단하여 표시등으로 나타냅니다.
(여유도가 충분하면 점등됩니다.)
・작동 표시등(주황색 LED)　
출력 상태를 표시합니다.　

　　　예　E3Z 시리즈　
　　　　　　　

◆출력 기능
표시등으로 표시되는 여유도를 출력하여 알려줍니다.

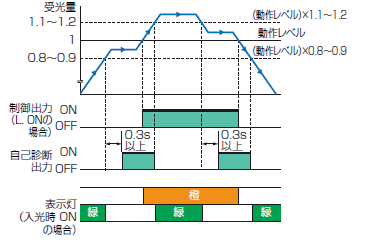

● 동작

　　
＊검출 물체의 이동 속도가 저속인 경우에도 자가 진단 출력이 발생할 수 있으므로, 사용 시 ON 딜레이 타이머 회로 등을 구성하여 사용하십시오.
　
●진단 상황 예시

표시등의 상태	표시등이 나타내는 상태		자가진단 출력	진단 상황 예시
	안정/불안정	입광/차광
● 점등 ● 점등	안정 *3	입광 시 ON인 경우: 입광 차광 시 ON인 경우: 차광	OFF	-
동작 레벨 ×1.1~1.2 〇 소등 ●점등	불안정	입광 시 ON인 경우: 입광 차광 시 ON인 경우: 차광	ON	■입광 시 불안정해지는 예 ① 진동 등으로 미세하게 광축이 어긋난 경우 　 ② 먼지 등이 부착되어 렌즈가 오염된 경우
〇 소등 〇 점등	불안정	입광 시 ON인 경우: 차광 차광 시 ON인 경우: 입광	ON	■차광 시 불안정해지는 예 ① 검출 물체에서 누설광이 있는 경우 (투과형, 회귀반사형) ② 바닥면, 배경 물체로부터 반사광을 　받는 경우(확산반사형) 　　 　　 ③ 외부 노이즈의 영향을 받은 경우
동작 레벨 × 0.8~0.9 ●점등 〇소등	안정 *3	입광 시 ON인 경우: 차광 차광 시 ON인 경우: 입광	OFF	-

*3　안정 표시등이 나타내는 여유도는 10~20% 이상입니다.

　　
●자가진단 출력 기능이 있는 기종(대표 예시)

분류	시리즈	자가 진단 기능
		표시 기능	출력 기능
앰프 분리형	E3C-LDA*4	〇 (디지털 표시)	○ (트윈 출력 타입만 해당)
	E3NC-L*5	〇 (디지털 표시)	〇 (2출력 타입만 해당)
	E3C	○ (표시등)	〇 (E3C-JC4P만 해당)
앰프 내장형	E3S-A	○ (표시등)	○ (자가 진단 출력 기능 탑재 기종만 해당)
	E3Z	○ (표시등)	없음
	E3ZM

*4　E3C-LDA 시리즈는 2022년 2월 생산 종료. 대체품 E3C-LDA□-N(2출력 타입)은 알람 출력 기능을 탑재
*5　E3NC-L 시리즈(2출력 타입)는 알람 출력 기능을 탑재
