WLCA2-2□-N 레버만, 헤드만, 레버 없는 본체만 구매할 수 있나요?
- 등록일
- 2025. 12. 17.
WLCA2-2□-N 레버만
일부 기종에 대해서는 레버만, 헤드만, 본체(레버 없음·헤드 부착)만으로 구매가 가능합니다.
각 형식은
(표2) 표준 타입 세트 형식, 단품 형식
(표3) 내환경 타입 (내식, 내열, 내한, 내후성 타입, 스패터 대책형) 세트 형식, 단품 형식을 참조하십시오.
또한, 재질이나 크기가 다른 레버(액추에이터)도 있습니다.
(표 4) 액추에이터만 포함된 형식 참조.
단, 레버만 교체하여 표준 ⇔ 내환경형(내식·내한·내열·내후성), 스퍼터 대책형의 사양 변경은 불가능하므로 주의하시기 바랍니다.
(표 1) WLCA2-2□-N 개요
| ・롤러 레버형 기준형 ・레버가 기울어지는 각도(최대): 90° ・PT(작동까지의 움직임): 25±5° ・헤드 장착 방향: 4방향 ・단측 동작: 가능 한쪽 동작은 레버가 좌우 양쪽으로 기울어지지만, 레버를 누르는 방향이 좌측 또는 우측 중 한쪽일 때만 스위치 출력이 전환됩니다. 단측 동작 설정은 헤드를 분리하고 조작용 플런저의 방향을 변경하여 수행합니다. |
(표 2) 표준 타입 세트 형식, 단품 형
- : 준비되어 있지 않습니다.
비표준품의 형식도 게재하고 있으므로, 예고 없이 생산을 종료하는 경우가 있습니다.
구체적인 납기 등에 대해서는 번거로우시겠지만 거래처의 상사(무역사)를 통해 확인해 주시기 바랍니다.
| 레버·롤러·너트 | 세트 형식 | 단품 형태 | ||
| | | | ||
| ① 롤러 직경 ② 롤러 폭 ③ 레버 회전 반경 ④ 롤러 재질 *6 | 세트 형태 | 레버 (액추에이터) | 레버 없음・ 헤드 부착 본체 | 헤드 |
| ①φ17.5 ②7 ③R38 ④스테인리스계 소결 합금 | 형 WLCA2-2-N *1 | 형 WL-1A100 *4 | 형 WLRCA2-2-N | 형 WL-3H-N- |
| 형 WLCA2-2LD-N *2 | - | |||
| 형 WLCA2-2LE-N *3 | 형 WLRCA2-2LE-N | |||
| ①φ17.5 ②7 ③R38 ④스테인리스계 소결 합금 | 형 WLCA2-2A-N *1 *5 | 형 WL-1A105 *5 | 형 WLRCA2-2-N | |
| ①φ17.5 ②15 ③R50 ④스테인리스계 소결 합금 | 형 WLCA2-27-N *1 | 형 WL-1A200 | ||
| ①φ17.5 ②7 ③R63 ④스테인리스계 소결 합금 | 형 WLCA2-28-N *1 | 형 WL-1A300 | ||
| ①φ17 ②6 ③R38 ④베어링 | 형 WLCA2-214-N *1 | 형 WL-1A400 | ||
| ①φ50 ②6 ③R38 ④ 나일론 *7 | 형 WLCA2-26-N *1 | 형 WL-1A106 | ||
*1 표시등이 없습니다.
*2 표시등 포함(LED)입니다.
*3 표시등 포함(네온 램프)입니다.

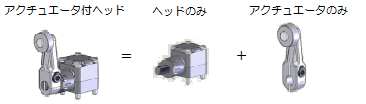

*4 액추에이터 부착 헤드 형식도 있습니다.
「액추에이터 부착 헤드」는 헤드와 액추에이터를 조합한 것입니다.
형식은 *4:형 WL-3H1100-N입니다.
*5 더블 너트는 육각 너트 2개가 부착되어 있습니다.
*6 수지 액추에이터 단독 제품도 있습니다. (표 4)를 참조하십시오.
*7 크기가 다른 나일론 재질의 액추에이터 단독 제품도 있습니다. (표4)를 참조하십시오.
(표3) 내환경 타입 (내식, 내열, 내한, 내후성 타입, 스퍼터 대책형) 세트 형식, 단품 형식
- : 준비되어 있지 않습니다.
내후성 타입, 스패터 대책형은 준비되어 있지 않습니다.
비표준품 형태도 게재하고 있으므로, 사전 예고 없이 생산을 종료할 수 있습니다.
구체적인 납기 등에 대해서는 번거로우시겠지만 거래처의 상사 측에서 확인해 주시기 바랍니다.
| 내구성 환경 환경 성 | 레버·롤러·너트 | 세트 형식 | 단일 형식 | ||
| | | ||||
| ①롤러 직경 ②롤러 폭 ③레버 회전 반경 ④ 롤러 재질 | 세트 형식 | 레버 (액추에이터) | 레버 없음・ 헤드 부착 본체 | 헤드 | |
| 내식성 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결합금 | 형 WLCA2-2RP-N *1 | 형 WL-1A100RP | 형 WLRCA2-2RP-N | - |
| 내한성 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결합금 | 형 WLCA2-2TC-N *1 | 형 WL-1A100 | - | - |
| 내열 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결합금 | 형 WLCA2-2TH-N *1 | 형 WL-1A100 | - | 형 WL-3HTH-N |
| ①φ17.5 ②15 ③R38 ④스테인리스계 소결합금 | 형 WLCA2-27TH-N *1 | 형 WL-1A107 *8 | - | ||
*1 표시등이 없습니다.
*8 표준형, 고밀봉형, 내열형, 내한형 공용입니다.
(표 4) 액추에이터 전용 형식
세트 형식이 없는 형식도 포함합니다.
비표준품의 형식도 게재하고 있으므로, 사전 예고 없이 생산을 종료할 수 있습니다.
구체적인 납기 등에 대해서는 번거로우시겠지만 거래처의 상사 측에서 확인해 주시기 바랍니다.
| 조합 가능한 본체 사양 | 레버・롤러・너트 | 형식 | |||
| | | ||||
| ① | ② | ③ | 롤러 재질 | ||
| 롤러 직경 | 롤러 폭 | 레버 회전 반경 | |||
| 표준 고밀봉형 내한형 내열형 공용 | φ17.5 | 7 | R38 | 수지 *9 | 형 WL-1A115 *9 |
| φ17.5 | 30 | R38 | 나일론 *9 | 형 WL-1A118 *9 | |
| φ35 | 6 | R38 | 형 WL-1A110 *9 | ||
| φ40 | 30 | R38 | 형 WL-1A123 *9 | ||
*9 수지 롤러 타입, 나일론 롤러 타입 액추에이터는 급격한 온도 변화가 있는 환경에서의 사용은 피하십시오. 온도가 영하에서 급격히 상승할 경우, 수지 팽창으로 균열 발생 가능성도 있습니다. 급격한 온도 변화가 없다면 내한, 내열 사양의 액추에이터로 사용하실 수 있습니다.
