WLCAL4□-N 로드만, 헤드만, 로드 없는 본체만 구매할 수 있나요?

Question

Accepted Answer

WLCAL4□-N 로드만

일부 기종에 대해서는 로드(액추에이터)만, 헤드만, 본체만(로드 없음·헤드 포함)으로 구매가 가능합니다.
아래 목록표를 참조하십시오.

■WLCAL4-□-N 가변 로드 레버형 기준형 PT=15±5°

・로드가 기울어지는 각도(최대): 90°
・PT(작동까지의 움직임): 15±5°
・단측 동작: 가능
・헤드 장착 방향: 4방향
(주의)
형식 WLCAL4□-N은 로드(액추에이터)의 자체 중량이 크며, 장착 방향에 따라 복귀 불량이 발생할 수 있으므로 로드(액추에이터)가 아래를 향하도록 장착하십시오.

■WLCAL4-□-N 가변 로드 레버형 기준형 PT=15±5°　　　　　　　　　　　　　　　　　　　　　　　

◆표준 타입
・로드 재질은 모두 스테인리스입니다.

로드 (액추에이터)	세트 형태		단독 형식

① 직경 ② 조정 범위	표시등	세트 형식	로드 (액추에이터)	로드 없음・ 헤드 부착 본체	헤드
①φ3.2 ②350~380㎜	없음	형 WLCAL4-N	형 WL-3A100 *1	형 WLRCA2-N	형 WL-1H-N
	네온 램프	형 WLCAL4-LE-N	형 WL-3A100 *1	형 WLRCA2-LE-N	형 WL-1H-N
	LED	형 WLCAL4-LD-N	형 WL-3A100 *1	형 WLRCA2-LD-N	형 WL-1H-N
①φ3.2 ②350~380㎜	준비되어 있지 않습니다		형 WL-3A106 더블 너트	형 WLRCA2-N	형 WL-1H-N
①φ3.2 ②630~660㎜	준비되어 있지 않습니다		형 WL-3A108	형 WLRCA2-N	형 WL-1H-N

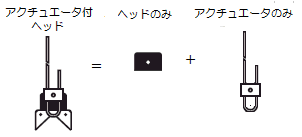

*1 액추에이터 부착형 헤드도 있습니다. 형식은 WL-1H4106-N입니다.
　　「액추에이터 부착 헤드」는 헤드와 액추에이터를 결합한 것입니다.

◆내식/내한/내열/내후성 타입/스퍼터 대책형
・스패터 대책형은 준비되어 있지 않습니다.
・로드 재질은 모두 스테인리스입니다.

내 환경 계 성	로드 (액추에이터) 에이터）	세트 형식		단일 형식

	①직경(mm) ②조정 범위 　(mm)	표 표시 등	세트 형식	로드 (액추에이터) 에이터）	로드 없음・ 헤드 부착 본체	헤드
내식	①φ3.2 ②350~380	없음	형식 WLCAL4-RP-N	-	형 WLRCA2-RP-N	-
내한성	①φ3.2 ②350~380	없음	형식 WLCAL4-TC-N	형 WL-3A100	형 WLRCA2-TC-N	-
	①φ3.2 ②350~380	-	-	형 WL-3A106 더블 너트	형 WLRCA2-TC-N	-
	①φ3.2 ②630~660	-	-	형 WL-3A108	형 WLRCA2-TC-N	-
내열	①φ3.2 ②350~380	없음	형식 WLCAL4-TH-N	형 WL-3A100	형 WLRCA2-TH-N	형 WL-1HTH-N
	①φ3.2 ②350~380	-	-	형 WL-3A106 더블 너트	형 WLRCA2-TH-N	형 WL-1HTH-N
	①φ3.2 ②630~660	-	-	형 WL-3A108	형 WLRCA2-TH-N	형 WL-1HTH-N
내후성	①φ3.2 ②350~380	없음	형 WLCAL4-P1-N	형 WL-3A100	형 WLRCA2-P1-N	-
	①φ3.2 ②350~380	-	-	형 WL-3A106 더블 너트	형 WLRCA2-P1-N	-
	①φ3.2 ②630~660	-	-	형 WL-3A108	형 WLRCA2-P1-N	-

〔주의〕
　레버만 교체하여 표준형 ⇔ 내환경형(내식·내한·내열·내후성)의 사양 변경은 불가능합니다.
