WLCA2-□-N 액추에이터(레버)만, 헤드만, 레버 없는 본체만 형태를 알려주세요.
- 등록일
- 2025. 12. 17.
WLCA2-□-N 액추에이터(레버)만
아래 목록표를 참조하십시오.
일부 기종에 대해서는 레버만, 헤드만, 본체(레버 없음·헤드 포함)만으로 구매가 가능합니다.
■WLCA2-□-N 롤러 레버형 기준형 PT=15±5°
| ・레버가 기울어지는 각도(최대): 90° ・PT(작동까지의 움직임): 15±5° ・헤드 장착 방향: 4방향 ・단측 동작: 가능 단측 동작 시 레버는 좌우 양쪽으로 기울어집니다. 레버를 누르는 방향이 좌측 또는 우측 중 한쪽일 때만 스위치 출력이 전환됩니다. 단측 동작 설정은 헤드를 분리하고 조작용 플런저의 방향을 변경하여 수행합니다. |
●주의
・비표준품의 형식도 게재하고 있으므로, 사전 예고 없이 생산을 종료할 수 있습니다.
구체적인 납기 등에 대해서는 번거로우시겠지만 거래처의 상사 측에서 확인해 주시기 바랍니다.
・레버만 교체하여 표준형 ⇔ 내환경형(내식·내한·내열·내후성), 스패터 대책형의 사양 변경은 불가능합니다.
■표준 타입
・더블 너트는 육각 너트가 2개 달려 있습니다
・더블 너트는 육각 너트가 2개 달려 있습니다
| 레버・롤러・너트 | 세트 형식 | 단품 형태 | |||
| | | | | | |
| ①직경 ②폭 ③회전 반경 ④ 롤러 재질 | 표시등 | 세트 형식 | 레버 (액추에이터) 에이터) | 레버 없음・ 헤드 부착 본체 | 헤드 |
| ①φ17.5 ②7 ③R38 ④스테인리스계 소결합금 | 없음 | WLCA2-N | WL-1A100 *1 | WLRCA2-N | WL-1H-N |
| 네온 램프 | WLCA2-LE-N | WL-1A100 *1 | WLRCA2-LE-N | WL-1H-N | |
| LED | WLCA2-LD-N | WL-1A100 *1 | WLRCA2-LD-N | WL-1H-N | |
| ①φ17.5 ②7 ③R38 ④스테인리스계 소결합금 | 없음 | WLCA2-A-N (더블 너트) | WL-1A105 (더블 너트) | WLRCA2-N | WL-1H-N |
| ①φ17.5 ②15 ③R50 ④스테인리스계 소결합금 | 없음 | WLCA2-7-N | WL-1A200 *2 | WLRCA2-N | WL-1H-N |
| 네온 램프 | WLCA2-7LE-N | WL-1A200 *2 | WLRCA2-LE-N | WL-1H-N | |
| LED | WLCA2-7LD-N | WL-1A200 *2 | WLRCA2-LD-N | WL-1H-N | |
| ①φ17.5 ②7 ③R63 ④스테인리스계 소결합금 | 없음 | WLCA2-8-N | WL-1A300 *3 | WLRCA2-N | WL-1H-N |
| 네온 램프 | WLCA2-8LE-N | WL-1A300 *3 | WLRCA2-LE-N | WL-1H-N | |
| LED | WLCA2-8LD-N | WL-1A300 *3 | WLRCA2-LD-N | WL-1H-N | |
| ①φ17 ②6 ③R38 ④베어링 | 없음 | WLCA2-14-N | WL-1A400 | WLRCA2-N | WL-1H-N |
| ①φ35 ②6 ③R38 ④나일론 | 없음 | WLCA2-65-N | WL-1A110 | WLRCA2-N | WL-1H-N |
| ①φ50 ②6 ③R38 ④나일론 | 없음 | WLCA2-6-N | WL-1A106 *4 | WLRCA2-N | WL-1H-N |
*1 *2 *3 *4
액추에이터 부착 헤드 형식도 있습니다.

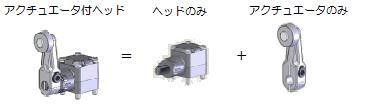

「액추에이터 부착 헤드」는 헤드와 액추에이터를 조합한 것입니다.
액추에이터 부착 헤드는 아래 형식입니다.
*1: WL-1H1100-N
*2: WL-1H1200-N
*3: WL-1H1300-N
*4: WL-1H1106-N
「액추에이터 부착 헤드」는 헤드와 액추에이터를 조합한 것입니다.
액추에이터 부착 헤드는 아래 형식입니다.
*1: WL-1H1100-N
*2: WL-1H1200-N
*3: WL-1H1300-N
*4: WL-1H1106-N
■내환경 타입 (내식성, 내열성, 내한성, 내후성 타입, 스퍼터 대책형)
| 내 환경 환경 성 | 레버・롤러・너트 | 세트 형식 | 단일 형식 | |||
| | | | | | ||
| ①직경 ②폭 ③회전 반경 ④ 롤러 재질 | 표시등 | 세트 형식 | 레버 (액추에이터) | 레버 없음・ 헤드 부착 본체 | 헤드 | |
| 내식*6 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결합금 | 없음 | WLCA2-RP-N | WL-1A100RP | WLRCA2-RP-N | 준비되어 있지 않습니다 |
| ①φ17.5 ②15 ③R50 ④스테인리스계 소결합금 | WLCA2-7RP-N | 준비되어 있지 않습니다 | WLRCA2-RP-N | 준비되어 있지 않습니다 | ||
| ①φ17.5 ②7 ③R63 ④스테인리스계 소결합금 | WLCA2-8RP-N | 의견이 없습니다 | WLRCA2-RP-N | 준비되어 있지 않습니다 | ||
| 내한성 *6 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결합금 | 없음 | WLCA2-TC-N | WL-1A100 | WLRCA2-TC-N | 준비되어 있지 않습니다 |
| ①φ17.5 ②15 ③R50 ④스테인리스계 소결합금 | WLCA2-7TC-N | WL-1A200 | WLRCA2-TC-N | 준비되어 있지 않습니다 | ||
| ①φ17.5 ②7 ③R63 ④스테인리스계 소결 합금 | WLCA2-8TC-N | WL-1A300 | WLRCA2-TC-N | 준비되어 있지 않습니다 | ||
| 내열성*6 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결합금 | 없음 | WLCA2-TH-N | WL-1A100 | WLRCA2-TH-N | WL-1HTH-N |
| ①φ17.5 ②15 ③R50 ④스테인리스계 소결합금 | WLCA2-7TH-N | WL-1A200 | WLRCA2-TH-N | WL-1HTH-N | ||
| ①φ17.5 ②7 ③R63 ④스테인리스계 소결합금 | WLCA2-8TH-N | WL-1A300 | WLRCA2-TH-N | WL-1HTH-N | ||
| 내후성 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결합금 | 없음 | WLCA2-P1-N | WL-1A100P1 | WLRCA2-P1-N | 준비되어 있지 않습니다 |
| ①φ17.5 ②15 ③R50 ④스테인리스계 소결합금 | WLCA2-7P1-N | 준비되어 있지 않습니다 | WLRCA2-P1-N | 준비되어 있지 않습니다 | ||
| ①φ17.5 ②7 ③R63 ④스테인리스계 소결합금 | WLCA2-8P1-N | WL-1A300P1 | WLRCA2-P1-N | 준비되어 있지 않습니다 | ||
| 스퍼터 대책형 *7 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결합금 | 네온 램프 | WLCA2-LES-N | WL-1A103S *5 | WLRCA2-LES-N | 준비되어 있지 않습니다 |
| LED | WLCA2-LDS-N | WL-1A103S *5 | WLRCA2-LDS-N | 준비되어 있지 않습니다 | ||
| ①φ17.5 ②7 ③R38 ④스테인리스계 소결합금 | 네온 램프 | WLCA2-LEAS-N (더블 너트) | WL-1A105S (더블 너트) | 준비되어 있지 않습니다 | 준비되어 있지 않습니다 | |
| LED | WLCA2-LDAS-N (더블 너트) | WL-1A105S (더블 너트) | 준비되어 있지 않습니다 | 준비되어 있지 않습니다 | ||
*5 액추에이터 부착 헤드 형식도 있습니다. 형식은 WL-1H1100S-N 입니다.

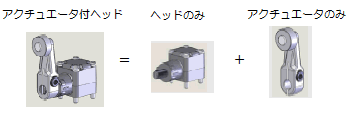

「액추에이터 부착 헤드」는 헤드와 액추에이터를 결합한 것입니다.
「액추에이터 부착 헤드」는 헤드와 액추에이터를 결합한 것입니다.
*6 내식형, 내한형, 내열형은 표시등 부착형은 대응할 수 없습니다. (램프 커버의 내식성, 내한성, 내열성을 보장할 수 없기 때문입니다)
*7 스퍼터 대책형은 표시등 부착형만 가능합니다.
LE는 네온 램프(AC125~250V), LD는 LED(AC/DC10~115V)입니다.
*7 스퍼터 대책형은 표시등 부착형만 가능합니다.
LE는 네온 램프(AC125~250V), LD는 LED(AC/DC10~115V)입니다.
