WLCA2-2□N□-N 액추에이터(레버)만, 헤드만, 레버 없는 본체만의 형식을 알려주세요.
- 등록일
- 2025. 12. 17.
WLCA2-2□N□-N 액추에이터(레버)만
아래 목록표를 참조하십시오. 일부 기종에 대해서는 레버만, 헤드만, 본체(레버 없음·헤드 부착)만으로 구매가 가능합니다.
■WLCA2-2□N□-N 롤러 레버형 기준형 PT(작동까지의 움직임)：Max20°
| ・레버가 기울어지는 각도(최대): 90° ・PT(작동까지의 움직임): 최대 20° ・헤드 장착 방향：4방향 ・단측 동작: 가능 단측 작동 시 레버는 좌우 양쪽으로 기울어지지만, 레버를 누르는 방향이 좌측 또는 우측 중 한쪽일 때만 스위치 출력이 전환됩니다. 설정은 헤드를 분리하고 조작용 플런저의 방향을 변경하여 수행합니다. |
・더블 너트는 육각 너트 2개가 부착되어 있습니다
・커넥터 타입의 경우, 형식 말미의 -N 앞에 -M1J-1, -M1GJ-1, -DGJS, -DTGJS 등의 기호가 들어갑니다.
・내식형, 내후성형, 스패터 대책형은 준비되어 있지 않습니다.
〔주의〕 레버만 교체하여 표준형 ⇔ 내환경형(내식·내한·내열·내후성)의 사양 변경은 불가능합니다.
| 내구성 환경 환경 성 | 액추에이터 | | 단독형식 | |||
| | | | ||||
| ① 직경 ②폭 ③ 회전 반경 ④ 롤러 재질 | 표시등 | 세트 형식 | 레버 (액추에이터) | 레버 없음・ 헤드 부착 본체 | 헤드 | |
| 표준 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결 합금 | 없음 | 형 WLCA2-2N-N | 형 WL-1A100 *1 | 형 WLRCA2-2N-N | 형 WL-1H-N |
| 네온 램프 | 형 WLCA2-2NLE-N | 형 WL-1A100 *1 | 형 WLRCA2-2NLE-N | 형 WL-1H-N | ||
| LED | 형 WLCA2-2NLD-N | 형 WL-1A100 *1 | 형 WLRCA2-2NLD-N | 형 WL-1H-N | ||
| 없음 | 형 WLCA2-2NA-N (더블 너트) | 형 WL-1A105 (더블 너트) | 형 WLRCA2-2N-N | 형 WL-1H-N | ||
| ①φ17.5 ②15 ③R50 ④스테인리스계 소결 합금 | 없음 | 형 WLCA2-27N-N | 형 WL-1A200 | 형 WLRCA2-2N-N | 형 WL-1H-N | |
| ①φ17.5 ②7 ③R63 ④스테인리스계 소결 합금 | 없음 | 형 WLCA2-28N-N | 형 WL-1A300 | 형식 WLRCA2-2N-N | 형 WL-1H-N | |
| ①φ17.5 ②30 ③R38 ④나일론 | 없음 | 형 WLCA2-29N-N | 형 WL-1A118 | 형 WLRCA2-2N-N | 형 WL-1H-N | |
| ①φ35 ②6 ③R38 ④ 나일론 | 없음 | 형 WLCA2-265N-N | 형 WL-1A110 | 형 WLRCA2-2N-N | 형 WL-1H-N | |
| ①φ40 ②30 ③R38 ④ 나일론 | 없음 | 형 WLCA2-262N-N | 형 WL-1A123 | 형 WLRCA2-2N-N | 형 WL-1H-N | |
| ①φ50 ②6 ③R38 ④ 나일론 | 없음 | 형 WLCA2-26N-N | 형 WL-1A106 | 형 WLRCA2-2N-N | 형 WL-1H-N | |
| 내한성 *3 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결 합금 | 없음 | 형 WLCA2-2NTC-N | 형 WL-1A100 | - | - |
| 내열성 *3 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결 합금 | 없음 | 형 WLCA2-2NTH-N | 형 WL-1A100 | 형 WLRCA2-2NTH-N | 형 WL-1HTH-N |

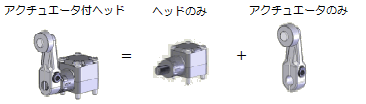

*1 : 액추에이터 부착 헤드의 형식도 있습니다. 형식은 형 WL-1H1100-N입니다.
「액추에이터 부착 헤드」는 헤드와 액추에이터를 조합한 것입니다.
*2: 수지 롤러 타입, 나일론 롤러 타입 액추에이터는 급격한 온도 변화가 있는 환경에서의 사용은 피하십시오.
온도가 영하에서 급격히 상승할 경우, 수지 팽창으로 균열 발생 가능성도 있습니다.
급격한 온도 변화가 없다면 내한성, 내열성 사양의 액추에이터로 사용하실 수 있습니다.
사용 환경을 확인하신 후 검토해 주십시오.
*3: 내식형, 내한형, 내열형은 표시등 부착형으로 대응할 수 없습니다.
(램프 커버의 내식성, 내한성, 내열성을 보장할 수 없기 때문)
-: 준비되어 있지 않습니다.
