분기 케이블 ZN-CTM11-C와 분기 타입 전용 CT ZN-CTM□-□A의 연결 방법을 알려주세요.

분기 케이블 ZN-CTM11-C와 분기 타입 전용 CT ZN-CTM□-□A의 연결 방법을 알려주세요.

분기 케이블 형 ZN-CTM11-C에는 분기 타입 전용 CT: 형 ZN-CTM□-□A를 최대 3개까지 연결할 수 있습니다.
(CT의 필요 개수는 회로에 따라 다릅니다)

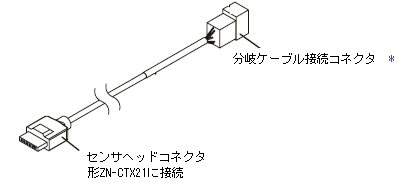

■ 분기 케이블 형 ZN-CTM11-C　


*　 분기 케이블 연결 커넥터 상세
　　　


■ 분기 타입 전용 CT(별매)　 분기 케이블(별매)과의 연결

◆ 단상의 경우

	적용 회로(단상)
	단상 2선	단상 3선
분기 케이블의 커넥터 삽입구	①	①　③
연결

	적용 회로(삼상)
	삼상 3선	삼상 4선
분기 케이블의 커넥터 삽입구	①　③	① ② ③
연결
