F3SJ-A 시리즈에서 배선 절약 커넥터를 사용할 때, 분기 커넥터 F39-CN을 사용할 수 있습니까?

F3SJ-A 시리즈에서 배선 절약 커넥터를 사용할 때

사용하실 수 있습니다.
설정 도구를 연결하기 위한 분기 커넥터(형 F39-CN1)는 코드의 어느 위치에 장착하셔도 무방합니다.

■형 F39-CN1(분기 커넥터)

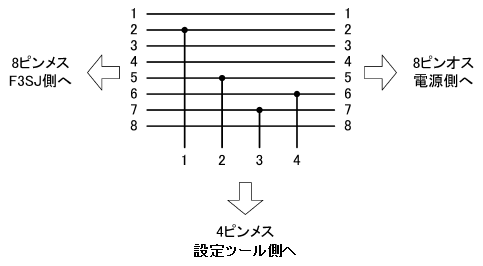

■형 F39-CN1(분기 커넥터) 내부 배선도




■ 설치 방법은 아래를 참조하십시오.

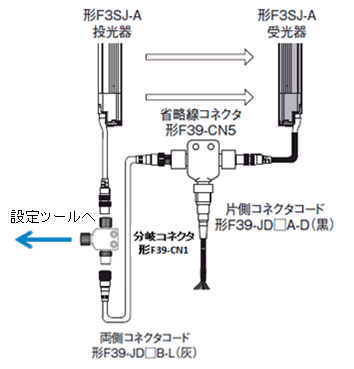

● 설치 예시 1
　형 F3SJ-A 투광기 측 전원 코드와 양측 커넥터 코드(형 F39-JD□B-L) 사이

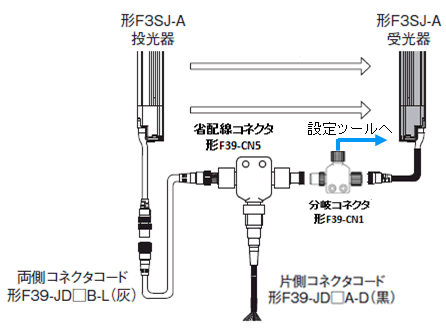

● 설치 예시 2
　형 F3SJ-A 수광기 측 전원 코드와 배선 절감 커넥터(형 F39-CN5) 사이

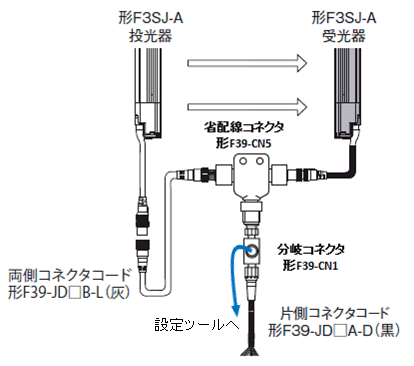

●설치 예시 3
　배선 절감 커넥터(형식 F39-CN5)와 단일측 커넥터 코드(형식 F39-JD□A-D) 사이
