DC 백업 블록 S8T-DCBU-01을 사용할 때 필요한 것이 무엇인지 알려주세요.

DC 백업 블록 S8T-DCBU-01을 사용할 때 필요한 것이 무엇인지 알려주세요.

(S8T-DCBU-01 및 S8TS 시리즈는 생산이 종료되었습니다.)
■기본 구성
S8TS-06024와 S8T-DCBU-01을 조합한 경우, 배터리를 외부에 연결해 두고 AC 전원이 공급될 때는 배터리를 충전합니다.
AC 전원이 꺼졌을 때 배터리를 통해 DC24V를 공급합니다.

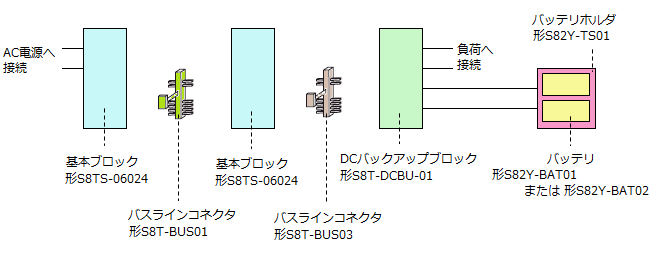

●예　
S8TS-06024□를 2대 연결하여 병렬 운전하고, DC 백업 블록 S8T-DCBU-01을 사용하는 경우

■ S8TS-06024와 S8T-DCBU-01　필요 부품

종류	형식	비고
기본 블록	S8TS-06024 (단자대 타입)	하나를 선택하십시오.　 다른 전원 공급 장치와는 조합이 할 수 없습니다.
	S8TS-06024F (커넥터 터미널 타입)
기본 블록 연결용 버스라인 커넥터	S8T-BUS01	기본 블록: S8TS-06024□를 여러 대 연결할 때 사용합니다. S8TS-06024를 1대로 사용하는 경우에는 불필요.
DC 백업 블록	S8T-DCBU-01	버스 라인 커넥터: S8T-BUS03이 1개 포함됩니다.
배터리 홀더	S82Y-TS01	배터리 2개를 세트로 사용합니다.
배터리	S82Y-BAT01	2개가 들어 있습니다. 12V 정격이므로 2개가 필요합니다. 배터리 홀더에 2개를 장착하면 직렬 연결되어 DC24V를 출력합니다. S8TS-06024를 3대 이상 연결하는 경우 또는 N+1 중복 운전으로 4대 이상 연결하는 경우에는 S82Y-BAT02를 사용하십시오.
	S82Y-BAT02

■ S8TS-06024와 S8T-DCBU-01 필요 부품 수량
운전 방법(단독 운전, 병렬 운전, N+1 중복 운전), 블록: S8TS-06024□의 수량에 따라 사용하는 배터리 및 기타 부품 수가 다릅니다.

◆ 단독 운전 및 병렬 운전

연결	단독 운전	병렬 운전
기본 블록 수	1대	2대	3대	4대
정격 출력 전력	36W	88.8W	146.4W	192W
DC 백업 블록 S8T-DCBU-01	1	1	1	1
기본 블록 연결용 버스 라인 커넥터 S8T-BUS01	0 (사용하지 않습니다.)	1	2	3
버스 라인 커넥터 S8T-BUS03 (S8T-DCBU-01에 1개 포함)	1	1	1	1
배터리 홀더 S82Y-TS01	1	1	1	1
배터리 S82Y-BAT01	S82Y-BAT01, S82Y-BAT02 중 하나를 1세트(2개입)	S82Y-BAT01, S82Y-BAT02 중 하나를 1세트(2개입)	사용 할 수 없습니다.	사용 할 수 없습니다.
배터리 S82Y-BAT02			1세트 (2개입)	1세트 (2개입)

◆ N+1 중복 운전

연결	N+1 중복 운전
기본 블록 수	2대 (1대+1대)	3대 (2대+1대)	4대 (3대+1대)	5대 (4대+1대)
정격 출력 전력	30W	76.8W	128.4W	168W
DC 백업 블록 S8T-DCBU-01	1	1	1	1
기본 블록 연결용 버스 라인 커넥터 S8T-BUS01	1	2	3	4
버스 라인 커넥터 S8T-BUS03 (S8T-DCBU-01에 1개 포함)	1	1	1	1
배터리 홀더 S82Y-TS01	1	1	1	1
배터리 S82Y-BAT01	S82Y-BAT01, S82Y-BAT02 중 하나를 1세트(2개입)	S82Y-BAT01, S82Y-BAT02 중 하나를 1세트(2개입)	사용 할 수 없습니다.	사용 할 수 없습니다.
배터리 S82Y-BAT02			1세트 (2개입)	1세트 (2개입)

◆백업 시간은 사용하는 배터리 및 연결 기기의 용량, 주변 온도, 배터리 수명에 따라 달라집니다.
백업 시간에 대한 자세한 내용은 해당 FAQ를 참조하십시오.
