CP1□에 직렬 연결된 PC에서 다른 CP1□로 이더넷 통신으로 FINS를 라우팅할 수 있습니까?
- 등록일
- 2025. 12. 17.
CP1□에 직렬 연결된 PC에서 다른 CP1□로 이더넷 통신으로 FINS를 라우팅할 수 있습니까?
CPU로 전송되는 FINS 수신만 가능하며, 다른 CPU로의 라우팅은 지원하지 않습니다.
〔예를 들어 아래 그림과 같은 경우〕
*1 직렬 연결
*2 이더넷 연결(상위 시스템의 FINS 통신에 응답 가능)

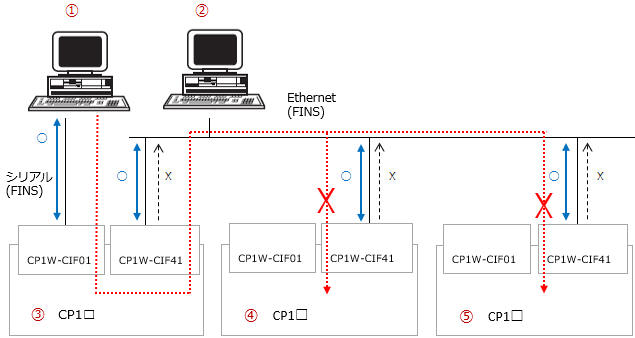

PC(컴퓨터)에서 여러 CP1□에 접근해야 하는 경우, 아래 그림과 같이 이더넷 옵션 보드(CP1W-CIF41)를 통해 이더넷으로 연결하십시오.
*3 (점선 화살표 --->)
CP1W-CIF41은 상위(②)로부터의 FINS 통신에 응답하지만, PLC 측(③④⑤)에서의 송신은 불가능합니다.
〔예를 들어 아래 그림과 같은 경우〕
| ③CP1□ | ④CP1□ | ⑤CP1□ | |
| ①PC(컴퓨터) | ○ *1 | 라우팅 불가 | 라우팅 불가 |
| ②PC(컴퓨터), PLC | ○ *2 | ○ *2 | ○ *2 |
*2 이더넷 연결(상위 시스템의 FINS 통신에 응답 가능)
PC(컴퓨터)에서 여러 CP1□에 접근해야 하는 경우, 아래 그림과 같이 이더넷 옵션 보드(CP1W-CIF41)를 통해 이더넷으로 연결하십시오.
*3 (점선 화살표 --->)
CP1W-CIF41은 상위(②)로부터의 FINS 통신에 응답하지만, PLC 측(③④⑤)에서의 송신은 불가능합니다.
