솔리드 스테이트 릴레이(SSR)를 선정할 때 필요한 확인 사항을 알려주세요.

솔리드 스테이트 릴레이(SSR)를 선정할 때 필요한 확인 사항을 알려주세요.

아래 조건을 확인하신 후, Panel Solution 솔리드 스테이트 릴레이의 '사양별 필터링' 기능을 이용해 주십시오.

●확인 사항

　<출력 사양>
　・정격 부하 종류 (교류 부하/직류 부하/없음(입력 모듈(신호 입력용))
　・부하 전원 종류 (교류의 경우: 3상/단상)
　・부하 전원 전압 [ 용어 해설은 여기 ]
　・부하 전류　　　[ 용어 해설은 여기 ]
　・제로 크로스 기능 유무 [용어 해설은 여기 ]

　<입력 사양>
　・입력 정격 전압 [ 용어 해설은 여기 ]

　<기타 사양>
　・작동 표시등 유무
　・단자 구조

또한 솔리드 스테이트 릴레이(SSR)는 사용 주변 온도에 따라 개폐 용량이 변화하는 특성이 있으며, 주변 온도가 상승하면 개폐 용량이 작아집니다.

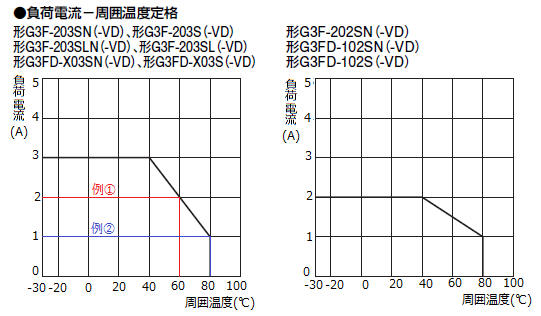

카탈로그에 기재된 "부하 전류-주변 온도 정격" 그래프를 확인하십시오.
또한 기종에 따라 방열판 유무에 따라 개폐 용량이 다릅니다.

・카탈로그 게재 예　형 G3F/형 G3FD 시리즈　형 G3F-203SN-VD

40℃ 이하라면 정격 3A까지 개폐할 수 있습니다.
예시①　주변 온도가 60℃인 경우, 개폐 가능한 부하 전류는 2A까지입니다.
예시②　주변 온도가 80℃인 경우, 개폐 가능한 부하 전류는 1A까지입니다.
