리미트 스위치 2회로 쌍단형, 4회로 쌍단형이란 무엇입니까?

리미트 스위치 2회로 쌍단형

접점 구성을 나타냅니다.

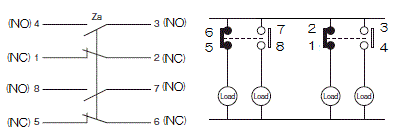

2회로 쌍단형은 1a1b 접점, 4회로 쌍단형은 2a2b 접점입니다.

종류	접점 구성	단자 배치 예
2회로 쌍단형	1a1b 접점 (1NO/1NC)	예: WL-N 시리즈
4회로 쌍단형	2a2b 접점 (2NO/2NC)	예: 형식 D4A-□N 시리즈 *1

■주요 리미트 스위치의 접점 구성

종류	시리즈	접점 구성
종형	형 WL-N	1a1b
	형 D4C	1c
	형 D4CC	1c
	형 HL-5000	1a1b
	형 D4A-□N *1	1a1b 또는 2a2b
가로형	형 D4ER-□N	1c
	형 D4E-□N	1c
	형 SHL	1c
	형 ZC-□55	1c
	형 D4MC	1c
	형 VE	1c

*1　형식 D4A-□N 시리즈는 형식에 따라 2회로 양단형 기종과 4회로 양단형 기종이 있습니다.
