표시등이 있는 리미트 스위치를 PLC에 연결하면 계속 켜져 있습니다. 대책을 알려주세요.

표시등이 있는 리미트 스위치를 PLC에 연결하면 계속 켜져 있습니다. 대책을 알려주세요.

● 가능한 원인
누설 전류의 영향일 가능성이 있습니다.
부하(PLC 등)의 동작 전류가 리미트 스위치의 표시등 누설 전류보다 작은 경우,
리미트 스위치의 표시등 누설 전류로 인해 부하(PLC 등)가 계속 켜진 상태로 유지되어 복귀하지 않을 수 있습니다.
표시등 부착 리미트 스위치는 접점과 병렬로 표시등(LED 또는 네온 램프)이 연결되어 있으며, 표시등에 전압이 인가되면 표시등이 점등됩니다.
이때 표시등에 흐르는 전류가 누설 전류입니다.

●대책

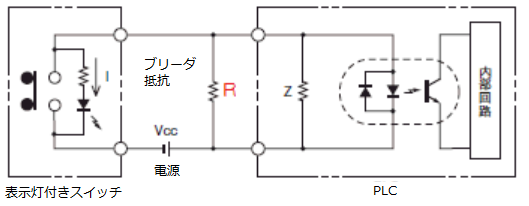

아래 그림과 같이 브리더 저항( R )을 연결하십시오.

　　예: DC 입력의 경우 (브리더 저항 계산은 AC/DC 공통입니다)
　

・브리더 저항의 저항값, 용량은 아래 계산식으로 산출하십시오.
　　　

또한 AC 입력의 경우, PLC 측에 커플링 콘덴서가 삽입되어 있으므로 스위치 측에 접점 보호 회로를 삽입하십시오.
