EtherCAT 전용 분기 슬레이브에도 노드 주소를 설정해야 합니까?

EtherCAT 전용 분기 슬레이브에도 노드 주소를 설정해야 합니까?

EtherCAT 전용 분기 슬레이브에도 노드 주소를 설정해야 합니다.
오므론제 EtherCAT 전용 분기 슬레이브의 경우,
・GX-JC03의 경우, 노드 주소를 1개만 설정합니다.
・GX-JC06의 경우, 2개의 노드 주소를 설정합니다.

GX-JC03/06의 노드 주소 설정은 하드웨어 스위치가 아닌 Sysmac Studio에서 설정합니다.
노드 주소의 초기값은 "0"으로 설정되어 있습니다.
Sysmac Studio의 노드 주소 쓰기 대화 상자에서 노드 주소를 '0' 이외로 설정하고 슬레이브에 쓰기를 수행하십시오.

설정 방법은 Sysmac Studio의 EtherCAT 구성 화면에서 대상 분기 슬레이브가 표시된 행의 "노드 주소" 열 값을 편집하여 수행합니다.　

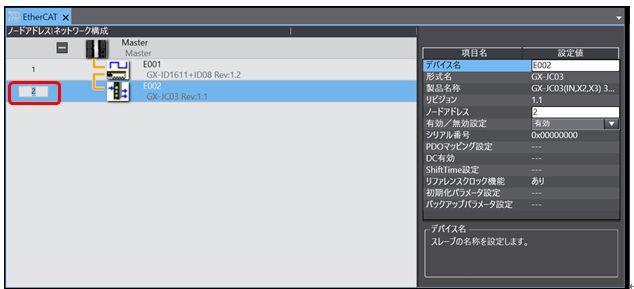

그림 1: EtherCAT 구성 화면

EtherCAT 슬레이브의 노드 주소 설정은 아래 매뉴얼을 참조하십시오.
「 NJ/NX 시리즈 CPU 유닛 내장 EtherCAT® 포트 사용자 매뉴얼(SBCD-376) 」

매뉴얼 다운로드는 무료 회원 가입 및 로그인이 필요합니다.
