WL-N의 헤드 방향을 변경하는 방법을 알려주세요.

Question

Accepted Answer

형 WL-N 시리즈의 헤드 방향은 아래 절차에 따라 변경하십시오.

(표1)　조작 절차

절차	설명
(1)	〔헤드를 분리합니다〕　　헤드 장착 나사(2개)를 제거합니다.
(2)	〔조작용 플런저의 위치를 맞춥니다〕　　내부에 장착된 조작용 플런저를 들어 올려 위치를 맞춘 후 장착합니다. 　　손으로 작업해도 문제 없습니다. 　　플런저의 종류와 방향에 대해서는 (표 2)를 참조하십시오.
(3)	〔헤드를 세팅합니다〕　　요청하신 방향으로 헤드를 세팅하고 나사로 고정합니다. 　　헤드 고정 나사의 적정 조임 토크는 0.78~0.88N·m입니다.　　　・헤드 장착 방향에 관하여 　　　롤러 레버 형은 4방향으로 장착 가능합니다. 　　　롤러 플런저 형은 90° 다른 두 위치에 설정할 수 있습니다.

(표2)　조작용 플런저

・조작용 플런저의 종류

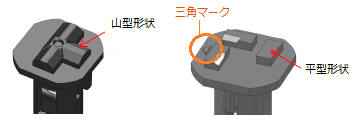

　　산형 형상과 평형 형상의 2종류가 있습니다.
평형 형상의 조작용 플런저에는 삼각 마크가 있습니다.
(삼각 마크와 헤드의 정면을 같은 방향으로 하면 양측 동작이 됩니다.)

・조작용 플런저 방향
　변경 후 헤드 방향에 맞춰 플런저를 설치하십시오.
　형 WL 시리즈와 형 WL-N 시리즈는 본체, 헤드에 호환성이 없으니 주의하십시오.
　 자세한 내용은 해당 FAQ를 참조하십시오.

종류	대상 형식(대표 예)　*1		플런저 방향 (구매 시)　*2
롤러 레버형	형 WLCA2-N　형 WLCA2-LD-N　형 WLCA2-LE-N　 형 WLCA2-2-N　형 WLCA2-2LD-N　형 WLCA2-2LE-N 형 WLCA2-2N-N　형 WLCA2-2NLD-N　형 WLCA2-2NLE-N 형 WLCA2-7-N　형 WLCA2-7LD-N　형 WLCA2-7LE-N 형 WLCA2-8-N　형 WLCA2-8LD-N　형 WLCA2-8LE-N 형 WLMCA2-N　형 WLMCA2-LD-N 형 WLG2-N 3　형 WLG2-LD-N 3　형 WLG2-LE-N 3 형 WLMG2-N 3　형 WLMG2-LD-N *3
	형 WLGCA12-N 3 형 WLGCA12-LD-N 3 형 WLGCA12-LEN 3 형 WLGCA2-N 3 형 WLGCA2-LD-N 3 형 WLGCA2-LEN 3 형 WLMGCA2-□-□-N *3	2015년 5월 이전 생산분
		2015년 6월 이후 생산분
가변 롤러 레버형	형 WLCA12-N　형 WLCA12-LD-N　형 WLCA12-LE-N 형 WLCA12-2-N　형 WLCA12-2LD-N　형 WLCA12-2LE-N 형 WLCA12-2N-N　형 WLCA12-2NLD-N　형 WLCA12-2NLE-N 형 WLG12-N 3　형 WLG12-LD-N 3　형 WLG12-LE-N *3
가변 로드・레버형	형 WLCL-N　형 WLCL-LD-N　형 WLCL-LE-N 형 WLCL-2-N　형 WLCL-2LD-N　형 WLCL-2LE-N 형 WLCL-2N-N　형 WLCL-2NLD-N　형 WLCL-2NLE-N 형 WLGL-N 3　형 WLGL-LD-N 3　형 WLGL-LE-N *3 형 WLCAL4-N　형 WLCAL4-LD-N　형 WLCAL4-LE-N 형 WLCAL5-N　형 WLCAL5-LD-N　형 WLCAL5-LE-N
	형 WLGCAL4-N 3 형 WLGCL-N 3	2015년 5월 이전 생산분
		2015년 6월 이후 생산분

*1　 -RP60 시리즈, -141 시리즈는 제외합니다.
*2　 출하 시 양측 동작으로됩니다. 한쪽 동작으로 설정하려면해당 FAQ를 참조하십시오.
*3　 고감도형, 고정밀형은 2016년 9월에생산이 종료되었습니다.
　　 대체품 확인 방법은 해당 FAQ를 참조하십시오
