WL-N을 한쪽 동작으로 사용하고 싶습니다. 설정 방법을 알려주세요.

Question

Accepted Answer

아래 절차에 따라 설정하십시오.
대상 형식은 WL-N 시리즈의 롤러 레버형, 가변 롤러 레버형, 가변 로드 레버형입니다.
(단, -RP60 시리즈, -141 시리즈는 제외합니다.)

(표 1)　조작 절차

절차	설명
(1)	〔헤드 분리〕　　헤드 장착 나사(2개)를 제거합니다.
(2)	〔조작용 플런저 위치 맞추기〕　　내부에 장착된 조작용 플런저를 들어 올려 위치를 맞춘 후 장착합니다. 　　손으로 작업해도 문제 없습니다. 　　플런저의 종류와 방향에 대해서는 (표 2)를 참조하십시오.
(3)	〔헤드 설치 방법〕　　헤드를 세팅하고 나사로 고정합니다. 　　헤드 고정 나사의 적정 조임 토크는 0.78~0.88N·m입니다.

(표 2)　조작용 플런저

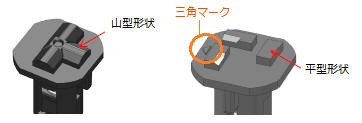

・조작용 플런저의 종류

산형 형상과 평형 형상의 2종류가 있습니다.
평형 모양의 조작용 플런저에는 삼각 마크가 있습니다.
(삼각 마크와 헤드의 정면을 같은 방향으로 하면 양측 동작이 됩니다.)

・조작용 플런저의 방향

조작용 플런저의 위치에 따라 양측 동작・일측 동작을 설정합니다.

대상 형식		플런저 방향
		양측 동작 (구매 시)	한쪽 동작
		양측 동작 (구매 시)	시계 방향 동작	반시계 방향 동작

●롤러 레버형 　형 WLCA2-N 　형 WLCA2-2-N 　형 WLCA2-2N-N 　형 WLG2-N 1 　형 WLCA2-7-N 　형 WLCA2-8-N 　형 WLMCA2-N 　형 WLMG2-N 1 ●가변 롤러 레버형 　형 WLCA12-N 　형 WLCA12-2-N 　형 WLCA12-2N-N 　형 WLG12-N 1 ●가변 로드 레버형 　형 WLCL-N 　형 WLCL-2-N 　형 WLCL-2N-N 　형 WLGL-N 1 　형 WLCAL4-N 　형 WLCAL5-N
●롤러 레버형 　형 WLGCA2-N 1??????? 　형 WLMGCA2-□-□-N 1??????? 　형 WLGCA12-N 1 ●가변 로드 레버형 　형 WLGCAL4-N 1?????????????? 　형 WLGCL-N *1??????????????	2015년 5월 이전 생산분
	2015년 6월 이후 생산분

*1 고감도형, 고정밀형은 2016년 9월에 생산을 종료했습니다. 대체품 확인 방법에대해서는 해당 FAQ를 참조하십시오.
