타이머의 누적 동작이란 어떤 동작입니까?

타이머의 누적 동작이란 어떤 동작입니까?

누적 동작은 "타이머의 전원이 인가되어 있을 때 또는 전원 인가 중에 신호가 ON되어 있는 시간을 누적한다"는 동작입니다.
타이머 전원 인가 시 계시를 시작하는 동작을 "전원 시작", 전원 인가 상태에서 신호 신호(*1)가 ON되면 계시를 시작하는 동작을 "신호 시작"이라고 합니다.

동작 모드는 4종류이며, 전원 OFF 시 동작, 출력 타이밍, 계시 시작 타이밍 등이 다릅니다.
아래 표에서 동작을 확인하십시오.
기종 선정에 대해서는 관련 FAQ를 참조하십시오.

■누적 동작
*1 시작용 신호는 기종에 따라 명칭이 다릅니다. "시작 신호", "신호 신호"가 해당합니다.
*2 전원 리셋(전원을 OFF), 리셋 입력 ON, 본체 리셋 키 조작 등의 방법이 있습니다. 리셋 방법은 사용 기종에 따라 다릅니다.

●F 모드(누적)
t: 설정값　　ta, tb, tc: 계시값　

종류	작동

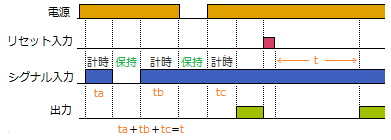

신호 시작	타이머 전원이 인가된 상태에서 신호 신호(*1)가 ON되면 계시를 시작합니다. 신호 신호(*1)가 OFF되면 계시값을 유지한 채 계시를 정지합니다. 다시 신호 신호(*1)가 ON되면, 중단된 부분부터 계시를 재개합니다. 계시값이 설정값에 도달하면 출력이 ON됩니다. 계시 중에 전원이 OFF되면, 계시값을 유지한 채 계시를 정지합니다. 다시 전원이 ON되면, 중단된 부분부터 계시를 재개합니다. (단, 신호 신호(*1)가 OFF 상태인 경우 재개하지 않습니다.) 출력은 리셋(*2)될 때까지 ON 상태를 유지합니다.

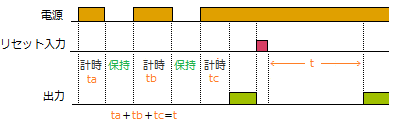

전원 시작	타이머의 전원이 인가되면 계시를 시작합니다. 전원이 OFF되면 계시값을 유지한 채 계시를 정지합니다. 전원이 다시 ON되면 중단된 부분부터 계시를 재개합니다. 계시값이 설정값에 도달하면 출력이 ON됩니다. 출력은 리셋(*2)될 때까지 ON 상태를 유지합니다.

●F-1 모드(적산)
t1: 설정값 1　　t2: 설정값 2　　ta, tb, tc: 계시값

종류	동작

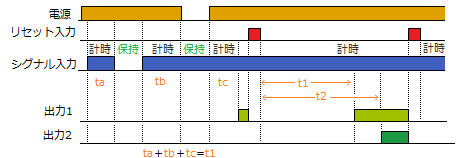

신호 시작	타이머 전원 공급 시 신호 신호(*1)가 ON되면 계시를 시작합니다. 신호 신호(*1)가 OFF되면 계시값을 유지한 채 계시를 정지합니다. 다시 신호 신호(*1)가 ON되면, 중단된 부분부터 계시를 재개합니다. 계시 중에 전원이 OFF되면, 계시값을 유지한 채 계시를 정지합니다. 다시 전원이 ON되면, 중단된 부분부터 계시를 재개합니다. (단, 신호 신호(*1)이 OFF 상태인 경우에는 재개하지 않습니다.) 설정값은 2점 설정할 수 있습니다. 계시값이 설정값 1에 도달하면 출력 1이, 설정값 2에 도달하면 출력 2가 ON됩니다. 출력은 리셋(*2)될 때까지 ON 상태를 유지합니다.

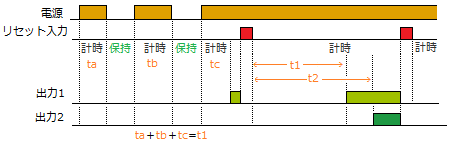

전원 시작	●기본 동작 타이머의 전원이 인가되면 계시를 시작합니다. 전원이 OFF되면 계시값을 유지한 채 계시를 정지합니다. 다시 전원이 켜지면 중단된 부분부터 계시를 재개합니다. 설정값은 2점 설정 가능합니다. 계시값이 설정값 1에 도달하면 출력 1이, 설정값 2에 도달하면 출력 2가 ON됩니다. 출력은 리셋(*2)될 때까지 ON 상태를 유지합니다.

　

●F2 모드　누적　(온딜레이)
t: 설정값　　ta, tb: 계시값

종류	동작

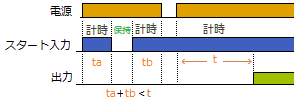

신호 시작	타이머 전원 공급 시 시작 신호(*1)가 ON되면 계시를 시작합니다. 시작 신호(*1)가 OFF되면 계시값을 유지한 채 계시를 정지합니다. 다시 시작 신호(*1)가 ON되면, 중단된 부분부터 계시를 재개합니다. 전원이 OFF되면 리셋됩니다. 계시값이 설정값에 도달하면 출력이 ON됩니다. 출력은 리셋(*2)될 때까지 ON 상태를 유지합니다.
전원 시작	타이머의 전원이 인가되면 계시를 시작합니다. 전원이 꺼지면 리셋됩니다. 계시값이 설정값에 도달하면 출력이 ON됩니다. 출력은 리셋(*2)될 때까지 ON 상태를 유지합니다.

●F3 모드　적산(인터벌)
t: 설정값　　ta, tb: 계시값

종류	동작
신호 시작	타이머의 전원이 인가되면 출력이 ON됩니다. 타이머 전원 공급 시 시작 신호(*1)가 ON되면 계시를 시작합니다. 시작 신호(*1)가 OFF되면 계시값을 유지한 채 계시를 정지합니다. 다시 시작 신호(*1)가 ON되면, 중단된 부분부터 계시를 재개합니다. 계시 중 및 유지 중에는 출력이 ON 상태입니다. 계시값이 설정값에 도달하면 출력이 OFF됩니다.
전원 시작	●기본 동작 타이머의 전원이 인가되면 출력이 ON되어 계시를 시작합니다. 계시값이 설정값에 도달하면 출력이 OFF됩니다. 전원이 OFF되면 리셋됩니다.
