NJ의 동작 상태가 변화할 경우, 변수의 값은 어떻게 변화합니까?

NJ의 동작 상태가 변화할 경우

NJ의 동작 상태가 아래와 같이 변화할 경우, CPU 유닛 내부 변수의 값은 아래 표와 같이 변화합니다.

■ 동작 상태 변화

(1) 전원 투입 시
(2) 동작 모드를 「프로그램→운전」 또는 「운전→프로그램」으로 전환했을 때
(3) 변수 테이블을 다운로드했을 때
(4) 전체 정지 폴트 레벨의 컨트롤러 이상 발생 시
(5) 온라인 편집 시　

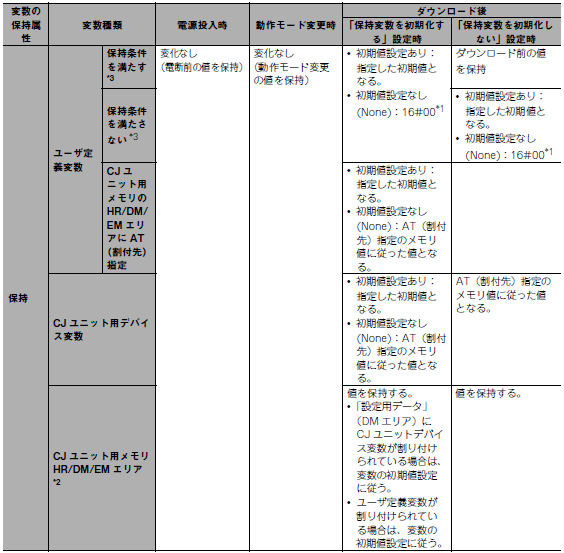

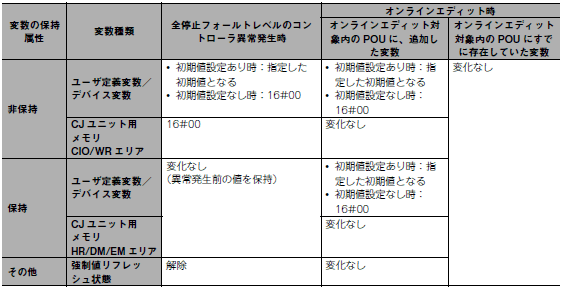

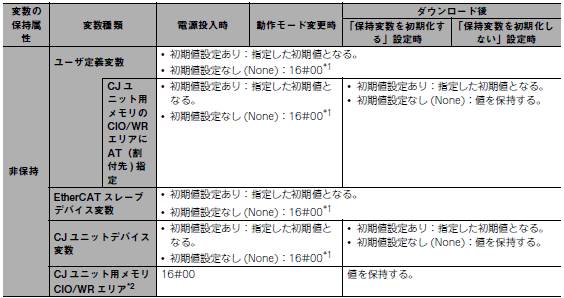

■CPU 유닛 내부 변수의 값 변화






*1. 데이터 유형에 따라 16#00 이외의 값이 될 수 있습니다.
*2. 사용자 정의 변수나 CJ 유닛 디바이스 변수가 AT(할당 대상)로 지정된 경우는 제외합니다.
*3. 유지 조건이란 다운로드 전후에 다음 모든 조건을 충족함을 의미합니다.
・변수명이 동일하다.
・데이터 형식명 및 데이터 형식의 크기가 동일하다.
・유지 속성이 "유지 있음"이다.

초기값에 대한 자세한 내용은 아래 매뉴얼을 참조하십시오.
『NJ 시리즈 CPU 유닛 사용자 매뉴얼 소프트웨어 편 (SBCA-359)』

■참고사항
설정 파라미터 상세, 조작 절차 등에 대해서는 아래 상품 정보 URL에서 카탈로그 또는 사용자 매뉴얼을 이용해 주십시오.
(사용자 매뉴얼 다운로드는 무료 회원 가입이 필요합니다.)
