솔리드 스테이트 릴레이(SSR)가 고장났는지 확인하는 방법이 있습니까?

솔리드 스테이트 릴레이(SSR)가 고장났는지 확인하는 방법이 있습니까?

솔리드 스테이트 릴레이(SSR) 자체의 고장 여부는 아래 방법으로 확인할 수 있습니다.

■고장 확인 방법

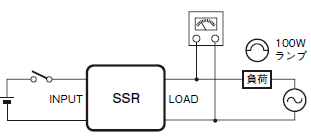

・INPUT 측을 ON/OFF했을 때 LOAD 측의 전압을 측정하십시오.

모의 부하로 100W 정도의 전구를 사용하면 쉽게 동작 확인이 가능합니다.
(단, 전구의 용량은 SSR의 정격 범위 내의 것을 사용하십시오.)

　　　　　　　

⇒ ON 시・OFF 시를 비교해도 전압이 변화하지 않습니다. → SSR 내부 소자가 손상되었습니다.
　(SSR이 정상인 경우, OFF 시에는 부하 전원 전압 정도, ON 시에는 약 1V 정도가 됩니다)

【주의】
솔리드 스테이트 릴레이(SSR)는 테스터를 이용한 도통 체크로는 정상 여부를 판단할 수 없습니다.
테스터의 내부 회로 전압, 전류가 낮기 때문에 SSR 내부에 사용된 반도체 소자(트라이액, 사이리스터 등)의 동작을 확인할 수 없기 때문입니다.
반드시 부하를 연결하여 확인하십시오.
