G3R-I/O, G3TA의 입력 모듈과 출력 모듈의 차이점을 알려주세요.
- 등록일
- 2025. 12. 17.
G3R-I/O
입력 모듈과 출력 모듈은 출력 정격에 차이가 있습니다.
형 G3R-I, 형 G3TA-I는 미소 전류의 개폐에 적합합니다. 주로 PLC 등에 대한 신호 입력에 적합하므로 "입력 모듈"이라는 명칭을 사용하고 있습니다.
형 G3R-O, 형 G3TA-O는 PLC 등에서 출력 신호를 받아 일반 부하를 개폐하는 용도로 사용하실 수 있으므로 '출력 모듈'이라는 명칭을 사용하고 있습니다.
작동에는 차이가 없습니다. 실제 연결하는 부하의 용량에 맞춰 선택해 주십시오.
■입력 모듈
・G3R-I
| 형식 | 입력 정격 전압 | 출력 정격 (로직 공급 전압/전류) |
| 형 G3R-IAZR1SN AC100-240 *1 형 G3R-IAZR1SN-UTU AC100-240 | AC100~240V | DC4V~32V 0.1~100mA |
| 형 G3R-IDZR1SN DC5 *1 형 G3R-IDZR1SN-UTU DC5 | DC5V | |
| 형 G3R-IDZR1SN DC12-24 *1 형 G3R-IDZR1SN-UTU DC12-24 | DC12~24V | |
| 형 G3R-IDZR1SN-1 DC5 *1 형 G3R-IDZR1SN-1-UTU DC5 | DC5V | |
| 형 G3R-IDZR1SN-1 DC12-24 *1 형 G3R-IDZR1SN-1-UTU DC12-24 | DC12~24V |
・G3TA-I
| 형식 | 입력 정격 전압 | 출력 정격 (로직 공급 전압 전류) |
| 형 G3TA-IAZR02S AC100-240 *1 형 G3TA-IAZR02S-US AC100-240 | AC100~240V | DC4~32V 0.1~25mA |
| 형 G3TA-IDZR02S DC5-24 *1 형 G3TA-IDZR02S-US DC5-24 | DC5~24V | |
| 형 G3TA-IDZR02SM *1 형 G3TA-IDZR02SM-US | DC4~24V |
■출력 모듈
・G3R-O
| 형식 | 입력 정격 전압 | 출력 정격 |
| 형 G3R-OA202SZN DC5-24 *1 형 G3R-OA202SZN-UTU DC5-24 | DC5~24V | AC100~240V 0.05~2A *2 |
| 형 G3R-OA202SLN DC5-24 *1 형 G3R-OA202SLN-UTU DC5-24 | ||
| 형 G3R-ODX02SN DC5-24 *1 형 G3R-ODX02SN-UTU DC5-24 | DC5~48V 0.01~2A *2 | |
| 형 G3R-OD201SN DC5-24 *1 형 G3R-OD201SN-UTU DC5-24 | DC48~200V 0.01~1.5A *2 |
・G3TA-O
| 형식 | 입력 정격 전압 | 출력 적용 부하 |
| 형 G3TA-OA202SZ DC12 *1 형 G3TA-OA202SZ-US DC12 | DC12V | AC100~240V 0.05~2A *2 |
| 형 G3TA-OA202SZ DC24 *1 형 G3TA-OA202SZ-US DC24 | DC24V | |
| 형 G3TA-OA202SL DC12 *1 형 G3TA-OA202SL-US DC12 | DC12V | |
| 형 G3TA-OA202SL DC24 *1 형 G3TA-OA202SL-US DC24 | DC24V | |
| 형 G3TA-ODX02S DC12 *1 형 G3TA-ODX02S-US DC12 | DC12V | DC5~48V 0.01~2A *2 |
| 형 G3TA-ODX02S DC24 *1 형 G3TA-ODX02S-US DC24 | DC24V | |
| 형 G3TA-OD201S DC12 *1 형 G3TA-OD201S-US DC12 | DC12V | DC48~200V 0.01~1A *2 |
| 형 G3TA-OD201S DC24 *1 형 G3TA-OD201S-US DC24 | DC24V |
*1 2023년 3월에 생산을종료합니다. 추천 대체품 확인 방법은 해당 FAQ를 참조하십시오.
*2 단품 실장 시,주변 온도 +10℃～+40℃에서의 값입니다.
■선정 시 주의사항
솔리드 스테이트 릴레이(SSR)는 사용 주변 온도에 따라 개폐 용량이 변화하는 특성이 있습니다.
온도가 상승하면 개폐 용량이 작아집니다.
주변 온도를 확인하신 후, 카탈로그에 기재된 "부하 전류-주변 온도 정격" 그래프를 확인해 주십시오.
또한, 입력 모듈에는 "부하 전류-주변 온도 정격" 데이터가 없습니다.
사용 주변 온도 범위 내라면, 출력 정격 값으로 사용할 수 있습니다.

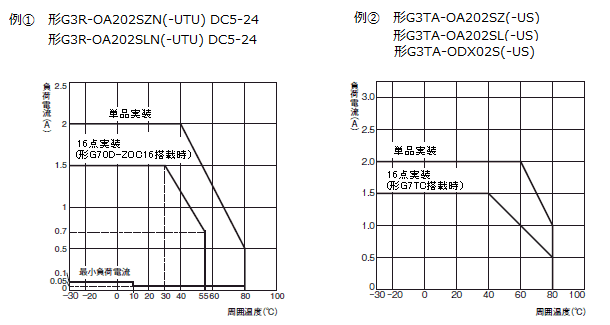

〔참고〕부하 전류-주변 온도 정격
참고: 부하 전류-주변 온도 정격 xml-ph-0008@deepl.internal
