H3CR-A 시리즈의 녹색 램프는 어떤 경우에 깜박입니까?

H3CR-A 시리즈의 녹색 램프는 어떤 경우에 깜박입니까?

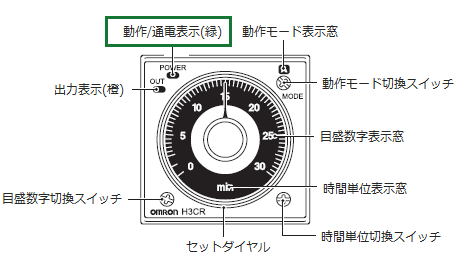

동작/통전 표시(POWER・녹색)의 점멸은 계시 중임을 나타냅니다.
전원 전압이 인가되어 계시 중인 동안에는 점멸합니다.
설정 시간의 90%에 도달하면 점멸 속도가 빨라집니다.
전원 전압이 인가되지 않을 때는 소등됩니다.
또한 OUT 램프(주황색)는 제한 시간 출력(접점 출력의 경우 a접점)이 ON일 때 점등합니다.

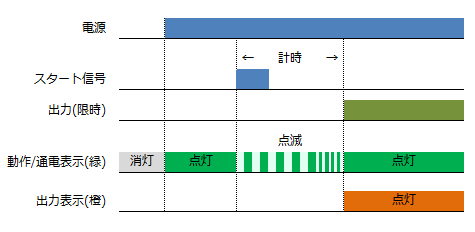

・예1　A 모드(신호 온 딜레이)
　 　

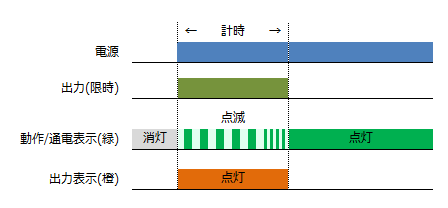

・예2：E 모드　(인터벌)　전원 시작
　　

■대상 형식

●솔리드 스테이트 타이머　형 H3CR-A 시리즈　8 동작 멀티　11핀 타입

시간 사양	입력 방식	출력 방식	전원 전압	형식
0.05초 ~ 300h	무전압 입력	접점 출력 (2c・제한 시간)	AC100-240/ DC100-125	형식 H3CR-A AC100-240/DC100-125 형 H3CR-A-313 AC100-240/DC100-125 *2 형 H3CR-A-343 AC100-240/DC100-125 *2 형 H3CR-A-400 AC100-240/DC100-125 *3 형 H3CR-A-43 AC100-240/DC100-125 *4 *8 형 H3CR-A-601 AC100-240/DC100-125 *3 형 H3CR-A-602 AC100-240/DC100-125 *2
			AC24-48/ DC12-48	형 H3CR-A AC24-48/DC12-48 형 H3CR-A-313 AC24-48/DC12-48 *2 형 H3CR-A-400 AC24-48/DC12-48 *3
			AC24-48/ DC24-48	형 H3CR-A-43 AC24-48/DC24-48 *4 *8
			DC24V	형 H3CR-A-302 DC24 *5
			DC100V	형식 H3CR-A-31 DC100 300H *6 *7
	전압 입력	접점 출력 (2c・제한 시간)	AC100-240/ DC100-125	형식 H3CR-AP AC100-240/DC100-125
			AC24-48/ DC12-48	형 H3CR-AP AC24-48/DC12-48
	무전압 입력	트랜지스터 출력 (1점・제한 시간)	AC24-48/ DC12-48	형식 H3CR-AS AC24-48/DC12-48
0.1초 ~ 600시간	무전압 입력	접점 출력 (2c・제한 시간)	AC100-240/ DC100-125	형식 H3CR-A-301 AC100-240/DC100-125
			AC24-48/ DC12-48	형 H3CR-A-301 AC24-48/DC12-48

● 솔리드 스테이트 타이머 H3CR-A 시리즈 5동작 멀티 8핀 타입　
・전원 스타트입니다. 입력 신호는 없습니다.

시간 사양	출력 방식	전원 전압	형식
0.05초 ~ 300h	접점 출력 (2c・제한 시간)	AC100-240/ DC100-125	형식 H3CR-A8 AC100-240/DC100-125 형 H3CR-A8-313 AC100-/DC100- 300H*1 *2 *7 형 H3CR-A8-400 AC100-/DC100- 300H*1 *3 *7 형 H3CR-A8-43 AC100-240/DC100-125 *4 *8 형 H3CR-A8-601 AC100-/DC100-*1 *3 형 H3CR-A8-604 AC100-/DC100-*1 *3*8
		AC24-48/ DC12-48	형 H3CR-A8 AC24-48/DC12-48 형 H3CR-A8-313 AC24-48/DC12-48 *2 형 H3CR-A8-400 AC24-48/DC12-48 *3
		AC24-48/ DC24-48	형 H3CR-A8-43 AC24-48/DC24-48 *4 *8
		DC24V	형 H3CR-A8-302 DC24 *5
		DC100V	형식 H3CR-A8-31 DC100 300H *6 *7
	접점 출력 (2c・ 제한 시간 및 순간)	AC100-240/ DC100-125	형 H3CR-A8E AC100-240/DC100-125 형 H3CR-A8E-343 AC100-/DC100- *1 *2
		AC24-48/ DC24-48	형 H3CR-A8E AC/DC24-48
	트랜지스터 출력 (1점・제한 시간)	AC24-48/ DC12-48	형 H3CR-A8S AC24-48/DC12-48
0.1초 ~ 600h	접점 출력 (2c・제한 시간)	AC100-240/ DC100-125	형식 H3CR-A8-301 AC100-240/DC100- *1
		AC24-48/ DC12-48	형 H3CR-A8-301 AC24-48/DC12-48

*1 형식의 자릿수 관계상 전압 지정 표현이 다르나, 「AC100-240/DC100-125」와 동일한 사양입니다.
*2 H3CR-A□-313, -343, -602는 진동 대책 제품입니다. 기타 사양은 말미의 「-313」「-343」「-602」를 제외한 형식과 동일합니다.
*3 H3CR-A□-400, -601, -604 형식은 기판 코팅 제품입니다.
기타 사양은 말미의 「-400」「-601」「-604」를 제외한 형식과 동일합니다.
*4　형식 H3CR-A□-43은 내장 릴레이에 플라스틱 실링 릴레이(금도금 접점)를 사용한 제품입니다. 기타 사양은 말미의 「-43」을 제외한 형식과 동일합니다.
*5　형식 H3CR-A□-302는 DC24V 전용 제품으로 돌입 전류를 저감한 타입입니다.
형식 H3CR-A□-302 DC24의 돌입 전류는 약 50mA입니다.
형식 H3CR-A□ AC24-48/DC12-48의 돌입 전류는 약 570mA(DC26.4V 사용 시)입니다.
기타 사양은 말미의 "-302"를 제외한 형식과 동일합니다.
*6 형식 H3CR-A□-31은 DC100V 전용 제품(사용 전압 범위: DC50V~DC137.5V)입니다.
기타 사양은 말미의 「-31」을 제외한 형식과 동일합니다.
*7　시간 사양은 형식 H3CR-A와 동일합니다. 형식 말단의 300H는 최대 시간이 300H임을 나타냅니다.
*8　2022년 3월 말에 생산을 종료합니다. 대체품 확인 방법에 대해서는 해당 FAQ를 참조하십시오.
