전원 오프 딜레이 타이머의 작동 방식을 알려주세요.

전원 오프 딜레이 타이머의 작동 방식을 알려주세요.

전원 오프 딜레이 타이머는 타이머에 전원이 인가되면 출력이 ON됩니다.
타이머 전원 OFF 시 계시를 시작하여 설정된 시간 후 출력이 OFF됩니다.

기종에 따라 표시 동작이 다릅니다. (표1)을 참조하십시오.
또한, 전원 오프 딜레이 동작이 가능한 디지털 타이머는 없습니다.

전원 오프 딜레이 타이머는 래칭 릴레이(키프 릴레이)를 사용합니다.
전원이 꺼진 후, 타임업 시 내부 전해 콘덴서로 릴레이를 OFF합니다.
따라서 최소 전원 투입 시간 이상의 전원 투입이 필요합니다.
형식별 시간 사양, 최소 전원 투입 시간에 대해서는 해당 FAQ를 참조하십시오.


(표1)　전원 오프 딜레이 타이머의 동작
・타임 차트의 "출력"은 a 접점의 동작입니다.
・형식 H3CR-A, 형식 H3CR-F, 형식 H3CR-G 시리즈, 형식 H3DK-M, 형식 H3DK-S, 형식 H3DK-F, 형식 H3DK-G 시리즈, 형식 H3DT-A, 형식 H3DT-F, 형식 H3DT-G 시리즈는 전원 오프 딜레이 동작이 불가능합니다.

시리즈	형식	출력	기본 동작

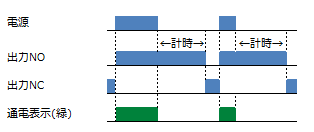

형 H3DK-H	형 H3DK-HCS 형 H3DK-HDS 형 H3DK-HBS 형 H3DK-HCL 형 H3DK-HDL 형 H3DK-HBL*1	1c	●기본 동작 타이머의 전원이 인가되면 출력이 ON됩니다. 타이머 전원이 꺼지면 출력은 ON 상태를 유지한 채 계시를 시작합니다. 설정된 시간이 지나면 출력이 OFF됩니다. ●표시 전원이 인가되어 있을 때, 통전 표시 (형식 H3DK-H: , 형식 H3DT-H:PWR)이 녹색으로 켜집니다. ●타임 차트
형식 H3DT-H	형 H3DT-HCS 형 H3DT-HCL 형 H3DT-HDS 형 H3DT-HDL 형 H3DT-HBS 형 H3DT-HBL *1	1c
시리즈	형식	출력	기본 동작

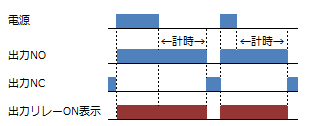

형 H3CR-H	형 H3CR-H8L*1	2c	●기본 동작 타이머 전원 공급 시 출력이 ON됩니다. 타이머 전원이 OFF되면 출력은 ON 상태를 유지한 채 계시를 시작합니다. 설정된 시간이 지나면 출력이 OFF됩니다. ●표시 출력이 ON일 때, 출력 릴레이 ON 표시(RyON)가 빨갛게 켜집니다. ●타임 차트

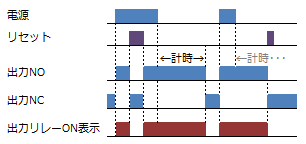

	강제 리셋 기능 포함 형식 H3CR-HRL *1 *2	2c	●기본 동작 타이머 전원 공급 시 출력이 ON됩니다. 타이머 전원이 OFF되면 출력은 ON 상태를 유지한 채 계시를 시작합니다. 설정된 시간 후 출력이 OFF됩니다. ● 표시 출력이 ON일 때, 출력 릴레이 ON 표시(RyON)가 빨갛게 켜집니다. ●리셋 *1 신호 리셋이 있습니다. 출력 중(계시 중)에 리셋 신호가 ON되면 출력은 OFF합니다.　 ●타임 차트
	강제 리셋 기능 포함 형식 H3CR-H8RL *1 *2	1c

*1 H3DT-H 시리즈, H3DK-H 시리즈를 주문할 때는 형식 뒤에 전원 전압을 지정해야 합니다. H3CR-H 시리즈를 주문할 때는 전원 전압과 시간 사양(S 시리즈 또는 M 시리즈)을 지정해야 합니다.
*2 강제 리셋 기능이 있는 H3CR-H8RL형, H3CR-HRL형은 외부 리셋 신호를 입력함으로써 계시 중 동작을 리셋하거나 출력을 중간에 OFF로 할 수 있습니다.
