H3Y, H3YN 시리즈의 시간 사양 및 설정을 알려주세요.

H3Y

H3YN 시리즈는 형식별로 시간 사양이 정해져 있습니다. 본체의 딥 스위치로 시간 레인지를 설정합니다.
눈금 숫자는 1종류뿐입니다.

형식 H3Y 시리즈는 주문 시 시간 사양(최대 눈금 시간)을 지정해야 합니다.
지정하신 시간 사양에 따라 시간 사양이 달라지며, 본체의 눈금 숫자도 다릅니다.

■형식 H3YN 시리즈
・형식에 따라 시간 사양이 다릅니다. 각각 4개의 시간 레인지를 가지고 있습니다.

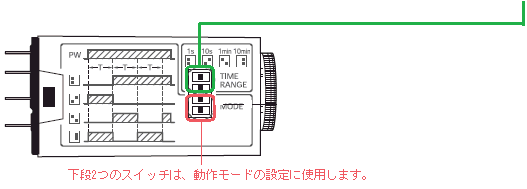

・설정
◆　형식 H3YN 시리즈　시간 사양

눈금 숫자	형식	시간 사양	시간 범위	설정
	형 H3YN-2 형 H3YN-4 형 H3YN-4-Z 형 H3YN-2-B 형 H3YN-4-B 형 H3YN-4-Z-B	0.1초~10분	0.1초~1초
			1초~10초
			0.1분~1분
			1분~10분
	형식 H3YN-21 형 H3YN-41 형 H3YN-41-Z 형 H3YN-21-B 형 H3YN-41-B 형 H3YN-41-Z-B	0.1분~10시간	0.1분~1분
			1~10분
			0.1~1시간
			1~10시간

　

■형식 H3Y 시리즈
주문 시 시간 사양(최대 눈금 시간)을 지정해야 합니다.
지정하신 시간 사양에 따라 시간 사양이 달라지며, 본체의 눈금 숫자도 다릅니다.
시간 사양은 아래 13종류가 있습니다. 설정할 시간에 맞춰 선택하십시오.
예: 형식 H3Y-2 AC100-120 10S
최대 눈금 시간 10초이므로, 설정 가능한 시간 범위는 0.5초~10초, 1눈금당 0.5초입니다.
・설정
본체 중앙의 손잡이를 돌려 바늘을 설정하고자 하는 시간에 맞춥니다.

◆형식 H3Y 시리즈 시간 사양　
・대상: 전 기종 (형식 H3Y-2, 형식 H3Y-2-0, 형식 H3Y-4, 형식 H3Y-4-0, 형식 H3Y-2-B, 형식 H3Y-4-B)　

최대 눈금 시간	설정 시간 범위	1 눈금당	눈금
0.5초	0.04초~0.5초	0.02초
1초	0.1초~1.0초	0.05초
5초	0.2초~5.0초	0.2초
10초	0.5초~10초	0.5초
30초	1.0초~30초	1.0초
60초	2.0초~60초	2.0초
120초	5.0초~120초	5.0초
3분	0.1분~3분	0.1분
5분	0.2분~5분	0.2분
10분	0.5분~10분	0.5분
30분	1.0분~30분	1.0분
60분	2.0분~60분	2.0분
3시간	0.1시간~3시간	0.1시간

또한, 시간 단위는 본체 정면의 상단에 기재되어 있습니다.
본체의 눈금 숫자의 최대값과 시간 단위를 통해 시간 사양을 판단할 수 있습니다.
