H3CR-A 시리즈에서 계시 중에 시작 입력이 들어오면 어떻게 되나요?
- 등록일
- 2025. 12. 17.
H3CR-A 시리즈에서 계시 중에 시작 입력이 들어오면 어떻게 되나요?
사용하는 동작 모드에 따라 동작이 다릅니다.
A 모드, B 모드, B2 모드에서는 계시 중의 시작 입력은 무시됩니다.
기타 모드에서는 계시 중에 입력된 시작 신호는 유효합니다.
먼저 입력된 시작 신호는 취소되고, 이후에 입력된 시작 신호로 새롭게 동작합니다.
아래 표를 참조하십시오.
(표 1) H3CR-A 시리즈 형태 계시 중 시작 입력
타임 차트의 "출력"은 접점 출력 타입의 경우, 제한 접점(a 접점)의 동작을 나타냅니다.
| 작동 모드 | 타임 차트 |
| A 모드 (온딜레이) | ● 계시 중에 입력된 시작 신호는 무효화됩니다. (무시됩니다.) 새로 계측을 수행하려면 리셋이 필요합니다. (전원 리셋 또는 리셋 신호 입력) |

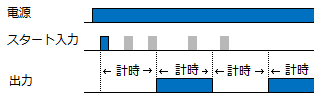

| B 모드 (플리커 오프 시작) | ● 계시 중에 입력된 시작 신호는 무효화됩니다. (무시됩니다.) 새로 계측을 수행하려면 리셋이 필요합니다. (전원 리셋 또는 리셋 신호 입력) |

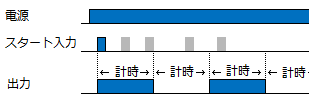

| B2 모드 (플리커 온 시작) | ● 계시 중에 입력된 시작 신호는 무효화됩니다. (무시됩니다.) 새로 측정을 수행하려면 리셋이 필요합니다. (전원 리셋 또는 리셋 신호 입력) |

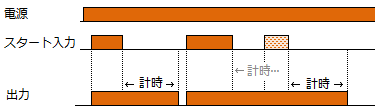

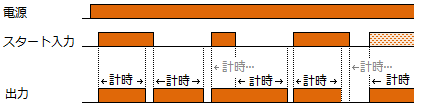

| C 모드 (신호 온/오프 딜레이) | ● 계시 중에 입력된 시작 신호는 유효합니다. |

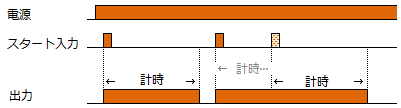

| D 모드 (신호 오프 딜레이) | ● 계시 중에 입력된 시작 신호는 유효합니다. |
| E 모드 (인터벌) | ● 계시 중에 입력된 시작 신호는 유효합니다. |

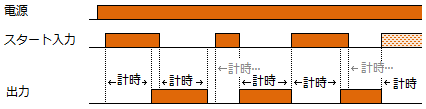

| G 모드 (신호 온/오프 딜레이) | ● 계시 중에 입력된 시작 신호는 유효합니다. |

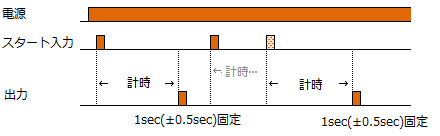

| J 모드 (원샷 출력) | ● 계시 중에 입력된 시작 신호는 유효합니다. |
■대상 형식
●솔리드 스테이트 타이머 H3CR-A 시리즈 8동작 멀티 11핀 타입
| 시간 사양 | 입력 방식 | 출력 방식 | 전원 전압 | 형식 |
| 0.05초~300시간 | 무전압 입력 | 접점 출력 (2c・제한 시간) | AC100-240/ DC100-125 | 형식 H3CR-A AC100-240/DC100-125 형 H3CR-A-313 AC100-240/DC100-125*1 형 H3CR-A-343 AC100-240/DC100-125*1 형 H3CR-A-400 AC100-240/DC100-125*2 형 H3CR-A-43 AC100-240/DC100-125*3 *6 형 H3CR-A-601 AC100-240/DC100-125*2 형 H3CR-A-602 AC100-240/DC100-125*1 |
| AC24-48/ DC12-48 | 형 H3CR-A AC24-48/DC12-48 형 H3CR-A-313 AC24-48/DC12-48 *1 형 H3CR-A-400 AC24-48/DC12-48 *2 | |||
| AC24-48/ DC24-48 | 형 H3CR-A-43 AC24-48/DC24-48 *3 *6 | |||
| DC24V | 형 H3CR-A-302 DC24 *4 | |||
| DC100V | 형식 H3CR-A-31 DC100 300H *5 | |||
| 전압 입력 | 접점 출력 (2c・제한 시간) | AC100-240/ DC100-125 | 형식 H3CR-AP AC100-240/DC100-125 | |
| AC24-48/ DC12-48 | 형 H3CR-AP AC24-48/DC12-48 | |||
| 무전압 입력 | 트랜지스터 출력 (1점・제한 시간) | AC24-48/ DC12-48 | 형식 H3CR-AS AC24-48/DC12-48 | |
| 0.1초~600시간 | 무전압 입력 | 접점 출력 (2c・제한 시간) | AC100-240/ DC100-125 | 형식 H3CR-A-301 AC100-240/DC100-125 |
| AC24-48/ DC12-48 | 형 H3CR-A-301 AC24-48/DC12-48 |
*1 H3CR-A□-313, -343, -602는 진동 대책 제품입니다
기타 사양은 말미의 「-313」「-343」「-602」를 제외한 형식과 동일합니다.
*2 형식 H3CR-A□-400, -601, -604는 기판 코팅 제품입니다.
기타 사양은 말미의 「-400」「-601」「-604」를 제외한 형식과 동일합니다.
*3 형식 H3CR-A□-43은 내장 릴레이에 플라스틱 실링 릴레이(금도금 접점)를 사용한 제품입니다.
기타 사양은 말미의 「-43」을 제외한 형식과 동일합니다.
*4 H3CR-A□-302형은 DC24V 전용 제품으로 돌입 전류를 저감한 타입입니다.
형식 H3CR-A□-302 DC24의 돌입 전류는 약 50mA입니다.
형식 H3CR-A□ AC24-48/DC12-48의 돌입 전류는 약 570mA(DC26.4V 사용 시)입니다.
기타 사양은 말미의 "-302"를 제외한 형식과 동일합니다.
*5 형식 H3CR-A□-31은 DC100V 전용 제품(사용 전압 범위: DC50V~DC137.5V)입니다.
기타 사양은 말미의 「-31」을 제외한 형식과 동일합니다.
*6 2022년 3월 말에 생산을 종료합니다. 대체품 확인 방법에 대해서는 해당 FAQ를 참조하십시오.
