H3CR-A 시리즈의 작동 모드, 시간 범위 설정 방법을 알려주세요.

H3CR-A 시리즈의 작동 모드

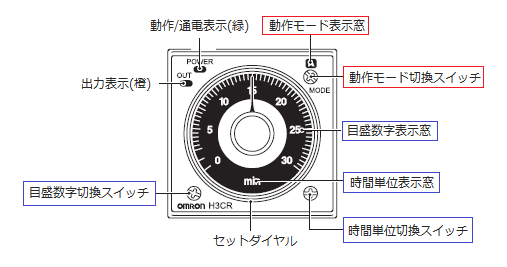

H3CR-A 시리즈의 동작 모드와 시간 범위는 모두 본체 정면의 전환 스위치로 설정합니다.


(표1) 동작 모드 전환
플러스 드라이버 또는 마이너스 드라이버를 사용하여 동작 모드 전환 스위치를 돌려주세요.
전환 스위치에는 ＋/－ 드라이버용 홈이 있습니다. 스위치 설정에는 드라이버 *6을 사용하십시오.　
시계 방향, 반시계 방향 어느 쪽으로 돌려도 설정할 수 있습니다.
8단계 또는 5단계로 동작 모드가 전환됩니다. 아래 표를 참조하십시오.
또한, 전환 스위치는 지정된 위치에 설정되도록 클릭 위치에 맞춰 설정하십시오.
글자가 제대로 표시되지 않은 상태에서 설정하면 오작동이나 고장의 원인이 될 수 있으니 주의하십시오.

종별	형식	작동 모드	비고
8동작 멀티	형 H3CR-A 형 H3CR-A-313 *1 형 H3CR-A-343 *1 형 H3CR-A-400 *2 형 H3CR-A-43 *2 형 H3CR-A-601 *2 형 H3CR-A-602 *1 형 H3CR-A-302 *4 형 H3CR-A-31 *5 형 H3CR-A-301	A: 온디레이 B: 플리커 오프 시작 B2: 플리커 온 시작 C: 신호 온/오프 딜레이 D: 신호 오프 딜레이 E: 인터벌 G : 신호 온/오프 지연 J : 원샷 출력	8단계로 동작 모드가 전환됩니다.　 동작 모드 표시창에 A, B, B2, C, D, E, G, J가 표시됩니다.
5 동작 멀티	형식 H3CR-A8 형 H3CR-A8-313 *1 형 H3CR-A8-400 *2 형 H3CR-A8-43 *3 *7 형 H3CR-A8-302 *4 형 H3CR-A8-601 *2 형 H3CR-A8-604 *2 *7 형 H3CR-A8-31 *5 형 H3CR-A8E 형 H3CR-A8E-343 *1 형 H3CR-A8S 형 H3CR-A8-301 *1	A: 온디레이 B: 플리커 오프 시작 B2: 플리커 온 시작 E: 인터벌 J : 원샷 출력 (모두 전원 시작)	5단계로 동작 모드가 전환됩니다. 동작 모드 표시창에 E, J, B, A, B2가 표시됩니다.

(표2) 시간 사양 전환
●시간 단위 전환
전면 우측 하단의 시간 단위 전환 스위치로 설정합니다. 전환 스위치에는 +/– 드라이버용 홈이 있습니다.
스위치 설정에는 드라이버 *6을 사용하십시오.
시계 방향, 반시계 방향 어느 쪽으로 돌려도 설정할 수 있습니다. sec, 10s, min, 10m, hrs, 10h 중에서 선택합니다.
설정된 시간 단위는 세트 다이얼 하단 중앙의 시간 단위 표시창에 표시됩니다.
● 눈금 숫자 전환
전면 좌하단의 눈금 숫자 전환 스위치로 설정합니다.
전환 스위치에는 +/– 드라이버용 홈이 있습니다.
스위치 설정에는 드라이버 *6을 사용하십시오. 설정된 눈금 숫자는 세트 다이얼 내에 표시됩니다.
눈금 숫자는 4종류가 있습니다. 아래 표를 참조하십시오.

●시간 읽는 방법
다이얼 값과 시간 단위의 조합으로 판단합니다.

형식	시간 단위와 눈금 숫자
형식 H3CR-A 형 H3CR-A-313 *1 형 H3CR-A-343 *1 형 H3CR-A-400 *2 형 H3CR-A-43 *3 *7 형 H3CR-A-601 *2 형 H3CR-A-602 *1 형 H3CR-A-302 *4 형 H3CR-A-31 *5 형 H3CR-A8 형 H3CR-A8-313 *1 형 H3CR-A8-400 *2 형 H3CR-A8-43 *3 *7 형 H3CR-A8-302 *4 형 H3CR-A8-601 *2 형 H3CR-A8-604 *2 *7 형 H3CR-A8-31*5 형 H3CR-A8E 형 H3CR-A8E-343 *1 형 H3CR-A8S	●시간 단위 ・SEC　초 ・10S　10초 ・min　분 ・10m　10분 ・hrs　시간 ・10h　10시간 ● 눈금 숫자는 *8을 참조하십시오. ●시간 읽는 방법은 *10을 참조하십시오.
형식 H3CR-A-301 형식 H3CR-A8-301	●시간 단위 ・SEC　초 ・10S　10초 ・min　분 ・10m　10분 ・hrs　시간 ・10h　10시간 ● 눈금 숫자는 *9를 참조하십시오. ●시간 읽는 방법은 *10을 참조하십시오.

*1　형식 H3CR-A□-313, -343, -602는 진동 대책 제품입니다.
기타 사양은 말미의 「-313」「-343」「-602」를 제외한 형식과 동일합니다.
*2　형식 H3CR-A□-400, -601, -604는 기판 코팅 제품입니다.
기타 사양은 말미의 「-400」「-601」「-604」를 제외한 형식과 동일합니다.
*3　형식 H3CR-A□-43은 내장 릴레이에 플라스틱 실링 릴레이(금도금 접점)를 사용한 제품입니다.
기타 사양은 말미 「-43」을 제외한 형식과 동일합니다.
*4　형식 H3CR-A□-302는 DC24V 전용 제품으로 돌입 전류를 저감한 타입입니다.
형식 H3CR-A□-302 DC24의 돌입 전류는 약 50mA입니다.
형식 H3CR-A□ AC24-48/DC12-48의 돌입 전류는 약 570mA(DC26.4V 사용 시)입니다.
기타 사양은 말미의 "-302"를 제외한 형식과 동일합니다.
*5　형식 H3CR-A□-31은 DC100V 전용 제품(사용 전압 범위: DC50V~DC137.5V)입니다.
기타 사양은 말미의 「-31」을 제외한 형식과 동일합니다.
*6 적용 드라이버는 0-1번 드라이버, 2.3-3.0mm 폭 이하입니다.
*7 2022년 3월 말에 생산을 종료합니다. 대체품 확인 방법에 대해서는 해당 FAQ를 참조하십시오.
*8 눈금 숫자는 아래 표를 참조하십시오.

①	0	0.2	0.4	0.6	0.8	1.0	1.2
②	0	0.5	1	1.5	2	2.5	3
③	0	2	4	6	8	10	12
④	0	5	10	15	20	25	30

*9 눈금 숫자는 아래 표를 참조하십시오.

①	0	0.4	0.8	1.2	1.6	2.0	2.4
②	0	1.0	2	3	4	5	6
③	0	4	8	12	16	20	24
④	0	10	20	30	40	50	60

*10시간의 읽는 방법은 아래 표를 참조하십시오.

시간 단위		시간 읽는 법
		읽는 법	예1 다이얼 값이 6인 경우	예2 다이얼 값이 30인 경우
sec	초	다이얼 값 x 1초	6초	30초
10초	10초	다이얼 값 × 10초	60초(1분)	300초(5분)
min	분	다이얼 값 x 1분	6분	30분
10m	10분	다이얼 값 × 10분	60분(1시간)	300분(5시간)
시간	시간	다이얼 값 x 1시간	6시간	30시간
10시간	10시간	다이얼 값 × 10시간	60시간(2.5일)	300시간(12.5일)
