H3CR-A 시리즈에서 신호를 입력하면 ON, 신호가 OFF가 되어도 설정된 시간 동안은 ON 상태를 유지하고 싶습니다. 동작 모드는 무엇을 설정해야 합니까?

H3CR-A 시리즈에서 신호를 입력하면 ON

D 모드(신호 오프 딜레이 동작)를 사용하십시오.

동작 모드, 시간 레인지 모두 본체 정면의 전환 스위치로 설정합니다.
설정 방법에 대해서는 이 FAQ를, 연결에 대해서는 이 FAQ를 참조하십시오.


(표1) D모드 신호 오프 딜레이
・형식 H3CR-A 시리즈의 8핀 타입(형식 H3CR-A8, 형식 H3CR-A8E, 형식 H3CR-A8S, 형식 H3CR-A8-301)은 신호 오프 딜레이 동작이 불가능합니다.
・타임 차트의 「출력」은 접점 출력 타입의 경우, 제한 시간 접점(a접점)의 동작을 나타냅니다.
・「←계시･･」는 계시가 중간에 중단되었음을 나타냅니다.

형식	기본 동작

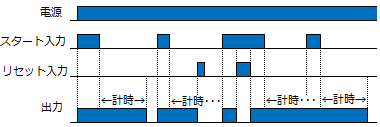

형식 H3CR-A (무전압 입력)	■기본 동작 타이머에 전원이 인가된 상태에서 시작 신호가 ON이 되면 출력이 ON됩니다. 시작 신호가 OFF가 되면 계시를 시작합니다. 이때 출력은 ON 상태를 유지합니다. 설정한 시간이 지나면 출력은 OFF됩니다. 계시 중의 시작 신호는 유효합니다. 계시 중에 시작 신호가 입력되면 새로 계시를 시작합니다. ■리셋 ・전원 리셋 　출력 중(계시 중)에 전원이 OFF되면 출력은 OFF되고, 계시는 중단합니다. ・신호 리셋 　출력 중(계시 중)에 리셋 신호가 ON되면 출력은 OFF되고, 계시는 중단됩니다.　 ■타임 차트 　 ・계시 중의 시작 입력은 유효합니다. ・시작 신호와 리셋 신호가 동시에 ON된 경우, 리셋 신호가 우선됩니다. ・시작 신호, 리셋 신호는 신호의 상승 에지(rising edge)에서 동작합니다.
형식 H3CR-AS (무전압 입력)
형 H3CR-A-301 (무전압 입력)
형식	기본 동작
형 H3CR-AP (전압 입력)	■기본 동작 타이머 전원 공급 시 시작 신호가 ON되면 출력이 ON됩니다. 시작 신호가 OFF가 되면 계시를 시작합니다. 이때 출력은 ON 상태를 유지합니다. 설정한 시간 후 출력은 OFF됩니다. 계시 중의 시작 신호는 유효합니다. 계시 중에 시작 신호가 입력되면 새로 계시를 시작합니다. ■리셋 ・전원 리셋 　출력 중(계시 중)에 전원이 OFF되면 출력은 OFF되고 계시는 중단합니다. ・신호 리셋은 불가능합니다. ■타임 차트 　 ・계시 중의 시작 입력은 유효합니다. ・시작 신호는 신호의 상승 에지(rising edge)에서 동작합니다.

・형식 H3CR-F 시리즈, 형식 H3CR-G 시리즈, 형식 H3CR-H 시리즈에서는 신호 오프 딜레이 동작이 불가능합니다.
