H3CR-F 설정을 알려주세요.
- 등록일
- 2025. 12. 17.
H3CR-F 설정을 알려주세요.
형식 H3CR-F는 트윈 타이머입니다.
ON/OFF를 반복하는 동작을 하지만, ON 시간과 OFF 시간은 각각 다른 시간을 설정할 수 있습니다.
시간 단위도 별도로 설정할 수 있으므로, ON 시간과 OFF 시간이 크게 다른 경우에도 편리합니다.
눈금 시간과 시간 단위의 관계에 대해서는 〔표2〕시간 사양을 참조하십시오.
아래 방법으로 설정하십시오.
〔표1〕형식 H3CR-F 설정 방법
| 설정 내용 | 설정 방법 | ||||||||||||||||||||||||||||||||||||

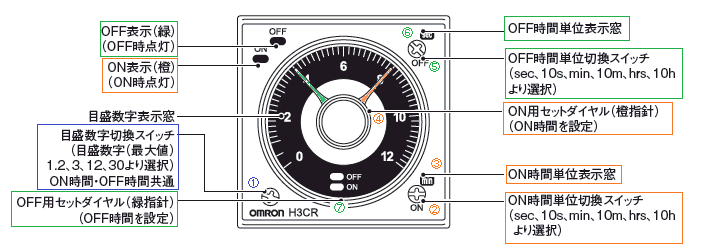

| 눈금 숫자 설정 | 플러스 또는 마이너스 드라이버를 사용하여, 설정할 시간에 맞춰 눈금 숫자를 전환하십시오 그림의 ① 스위치를 돌리면 눈금 숫자가 전환됩니다. 눈금 숫자는 아래 4가지 종류가 있습니다.
| ||||||||||||||||||||||||||||||||||||
| ON 시간 설정 | 시간 단위 | 플러스 또는 마이너스 드라이버를 사용하여, 그림의 ② 스위치를 돌려 시간 단위를 전환하십시오. 선택한 시간 단위는 ③의 ON 시간 표시창에 표시됩니다. | |||||||||||||||||||||||||||||||||||
| 시간 | 그림의 ④ 다이얼을 돌려 시간을 설정합니다. 주황색 바늘로 ON 시간을 설정합니다. | ||||||||||||||||||||||||||||||||||||
| OFF 시간 설정 | 시간 단위 | 플러스 또는 마이너스 드라이버를 사용하여, 그림의 ⑤ 스위치를 돌려 시간 단위 전환을 해주세요. 선택한 시간 단위는 ⑥의 OFF 시간 표시창에 표시됩니다. | |||||||||||||||||||||||||||||||||||
| 시간 | 그림의 ⑦ 다이얼을 돌려 시간을 설정합니다. 녹색 바늘로 OFF 시간을 설정합니다. | ||||||||||||||||||||||||||||||||||||
〔표2〕시간 사양
| 눈금 숫자 | 시간 단위 및 설정 시간 범위 | |||||||||||
| sec (초) | ×10초 (초) | 분 (분) | ×10m (분) | 시간 (시간) | ×10h (시간) | |||||||
| 0 | 0.2 | 0.4 | 0.6 | 0.8 | 1.0 | 1.2 | 0.05초 ～ 1.2초 | 1.2초 ～ 12초 | 0.12분 ～ 1.2분 | 1.2분 ～ 12분 | 0.12시간~ 1.2시간 | 1.2시간 ~ 12시간 |
| 0 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 0.3초~ 3초 | 3초 ～ 30초 | 0.3 분 ~ 3분 | 3분 ~ 30분 | 0.3시간 ~ 3시간 | 3시간 ~ 30시간 |
| 0 | 2 | 4 | 6 | 8 | 10 | 12 | 1.2초 ～ 12초 | 12초 ~ 120초 | 1.2분 ~ 12분 | 12분 ~ 120분 | 1.2시간 ~ 12시간 | 12시간 ~ 120시간 |
| 0 | 5 | 10 | 15 | 20 | 25 | 30 | 3 초 ~ 30초 | 30초 ~ 300초 | 3분 ~ 30분 | 30분 ~ 300분 | 3시간 ~ 30시간 | 30시간 ~ 300시간 |
■설정 예시 1: OFF 시간: 5시간, ON 시간: 30초
・눈금 숫자 「0 5 10 15 20 25 30」
・ON 시간 단위 「sec」
・ON 시간 「30」
・OFF 시간 단위 「hrs」
・OFF 시간 「5」
■대상 형식： 형 H3CR-F 형 H3CR-F8 형 H3CR-FN 형 H3CR-F8N
