WL-N 시리즈는 AC200V나 DC24V에서 사용할 수 있나요?

WL-N 시리즈는 AC200V나 DC24V에서 사용할 수 있나요?

나사 조임 단자의 경우 AC200V, DC24V 모두 사용 가능합니다.
센서 I/O 커넥터 타입(직출 커넥터형/프리와이어 커넥터형)은 형식 말미의 기호에 따라 AC용, DC용으로 구분되므로 주의하시기 바랍니다.
AC용은 AC115V까지이므로 AC200V 부하의 개폐에는 권장하지 않습니다.

연결하는 부하의 종류, 전압에 따라 개폐 가능한 전류값이 다릅니다.
부하 사양을 확인하신 후 카탈로그 기재된 ■정격 표를 참조하십시오.
작은 부하를 개폐할 경우 전압, 전류 모두 「P 수준」의 값 이상으로 사용하십시오.

・정격란 내용에 관하여
　・수치는 정상 전류를 나타냅니다.
　・유도 부하란 역률 0.4 이상(교류), 시정수 7ms 이하(직류)를 말합니다.
　・램프 부하란 10배의 돌입 전류를 가지는 것으로 합니다.
　・전동기 부하란 6배의 돌입 전류를 가지는 것으로 합니다.
　・상시 개로는 a접점, 상시 폐로는 b접점입니다.

・예　형 WLCA2-N　a접점으로 AC200V 부하를 연결하는 경우

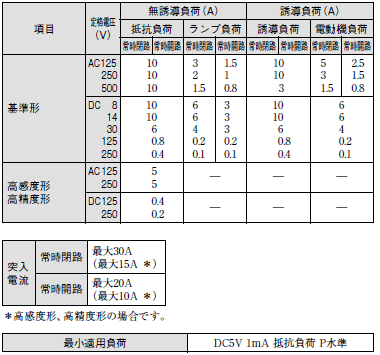

　　→　나사 조임 단자 타입　일반형　기준형　AC250V 란을 참조하십시오.
　　　　저항 부하 시 최대 10A, 램프 부하라면 최대 2A, 유도 부하라면 10A까지 개폐 가능합니다.

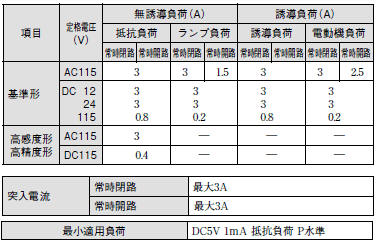

■WL-N 정격 나사 조임 단자 타입

①【일반형】【내환경형】형 WL?-??-N



②【스퍼터 대책형】형 WL?-?LDS-N


③【장수명형】형 WLM?-LD-N

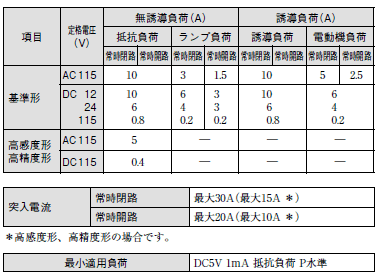

■WL-N 정 격 센서 I/ O 커넥터 타입

①【일반형】형 WL?-?LD◎-N *1

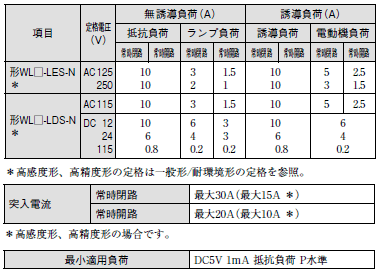

　【스퍼터 대책형】
형 WL?-LDS-M1J-1-N 형 WL?-LDS-M1GJ-1-N 형 WL?-LDS-DGJS-N 형 WL?-LDS-DTGJS-N
【장수명형】형 WLM?-?LD◎-N *1


*1　◎에는 커넥터 사양을 나타내는 숫자와 알파벳이 들어갑니다.
　　　(단, 기종에 따라 준비하지 않은 조합도 있습니다.)
　　　(표1) 직출 커넥터형/프리와이어 커넥터형의 사용 전압의 「형식 말미」란을 참조하십시오.


(표1) 직출 커넥터형/프리와이어 커넥터형의 사용 전압　
・형 WL ?-?LD◎-N
・형 WLM?-?LD◎-N

종류		형식 말미 ◎	AC/DC
직출 커넥터 형식	나사식　M12	K13A	AC
		K13	DC
		K43A	AC
		K43	DC
프리 와이어 커넥터 형	나사식 M12	M1J	DC
		M1GJ	DC
		M1JB	DC
		AGJ	AC
		DGJ	DC
		DK1EJ	DC
	스마트 클릭	M1TJ	DC
		M1TGJ	DC
		M1TJB	DC
		DTGJ	DC
		DTK1EJ	DC
