가동부에 적합한 온도 센서가 있습니까?

가동부에 적합한 온도 센서가 있습니까?

가동부에는 실리콘 피복 리드선 타입의 열전대를 검토해 주십시오.
또한, 죄송하지만 실리콘 피복 리드선 타입의 백금 온도센서는 준비되어 있지 않습니다.

・푸시인 플러스 단자대 타입의 기종(형 E5CC-B, 형 E5EC-B, 형 K8DT-TH 시리즈)과 조합하여 사용할 경우, 페룰 단자 타입을 사용해 주십시오.

■【열전대】 실리콘 피복 리드선 타입 클래스 2 접지형

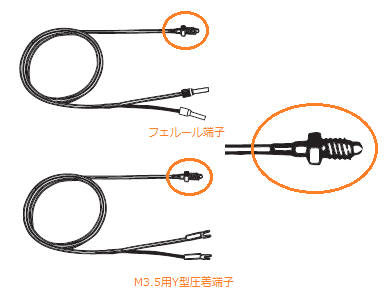

(표1) 열전대 나사 부착 리드선 직출형

형식	・페룰 단자 타입 형 E52-CA1DF-40 M6 1M 형 E52-CA1DF-40 M6 2M 형 E52-CA1DF-40 M6 4M	・Y형 압착 단자 타입(M3.5용) 형 E52-CA1DY-40 M6 1M 형 E52-CA1DY-40 M6 2M 형 E52-CA1DY-40 M6 4M
외관
측정 온도 범위	0~+300℃
리드선부 주변 온도	0~+150℃
사용 방법	측온부 선단에 나사가 있습니다. 선단부를 온도 측정 대상물에 접촉시켜 사용하십시오. 선단 나사 사이즈는 M6만 있습니다. 작업물에 나사를 가공한 후, 나사를 조이면서 선단을 눌러 접촉시키십시오.

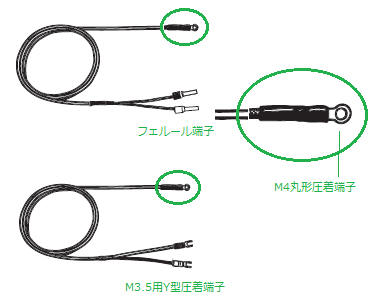

형식	・페룰 단자 타입 형 E52-CA1GTF-14 1M 형 E52-CA1GTF-14 2M	・Y형 압착 단자 타입(M3.5용) 형 E52-CA1GTY-14 1M 형 E52-CA1GTY-14 2M 형 E52-CA1GTY-14 4M 형 E52-CA1GTY-14 8M
외관
측정 온도 범위	0~+200℃
리드선부 주변 온도	0~+150℃
개요	보호관 선단에 원형 단자가 부착되어 있습니다. 온도 측정 대상물에 고정하여 사용하십시오. 원형 단자는 M4만 있습니다.

■연장용 리드선에 관하여
리드선을 연장할 경우 실리콘 피복 보상선 형 WCAG-40 □M을 사용하십시오.
표준으로 준비된 길이는 1m, 2m, 4m, 8m, 10m, 15m, 20m, 30m, 50m입니다.
배선 거리 등에 대해서는 해당 FAQ를 참조하십시오.
