열전대, 백금 저항온도 감지기를 기밀성이 필요한 장소에서 사용하고 싶습니다. 적합한 형식을 알려주세요.
- 등록일
- 2025. 12. 17.
열전대
플랜지 부착형 백금 온도 저항체, 열전대를 검토해 주십시오.
(단, 저비용형 플랜지 부착 제품은 기밀성이 없습니다.)
【주의】
・데이터 시트에 게재된 형식은 1개부터 주문 가능합니다.
・데이터 시트에 게재되지 않은 형식은 100개/년 이상(기준)인 경우 제작 가능합니다.

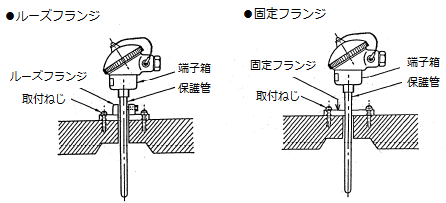

● 온도 측정체의 플랜지에 관하여
온도 측정체의 플랜지는 온도 측정체를 측정 대상에 부착할 때 보호관 부분을 고정하기 위해 사용하는 것입니다.
표준 온도 측정체에 별매 루즈 플랜지를 사용하는 방법도 있으나, 기밀성이 없습니다.
고정 플랜지 부착형을 사용하는 것이 기밀성과 강도가 더 높습니다.
■ 고정 플랜지 부착 백금 온도 측정 저항체(Pt100), 열전대(K(CA))
아래 상품은 카탈로그에 게재하지 않은 상품입니다.
번거로우시겠지만, 최소 발주 수량, 가격, 납기 등에 대해서는 판매점에 확인해 주시기 바랍니다.
또한 구체적인 치수에 대해서는 외형 치수도를 요청해 주십시오. ( 여기 )

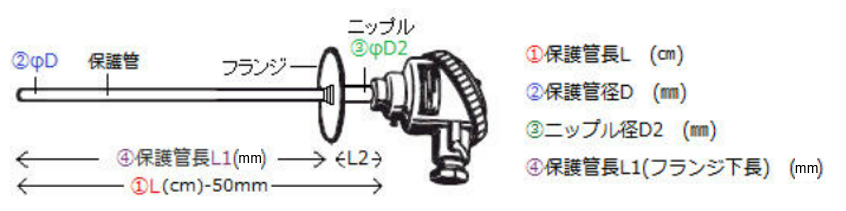

● 외관
| 종류 | 형식 | 사양 | 측정 온도 범위 | |
| 열전대 | 피복형 | 형 E52-CA30C-N-19 D=8 L1=200 | ①보호관 길이 L: 30㎝ ②보호관 직경 D: 8mm ③니플 직경 D2: 8mm ④보호관 길이 L1 (플랜지 하부 길이)：200㎜ ⑤플랜지 규격 *1: 5K10A ⑥플랜지 종류: FF 플랜지 ⑦보호관 재질： L1부: ASTM316L L2부: SUS304 | -200~+450℃ |
| 백금 온도 측정 저항체 (Pt100) | 시스형 | 형 E52-P25C-N-19 D=8 L1=160 | ①보호관 길이 L: 25㎝ ②보호관 직경 D: 8mm ③니플 직경 D2: 8mm ④보호관 길이 L1 (플랜지 하부 길이)：160㎜ ⑤플랜지 규격 *1: 5K10A ⑥플랜지 종류: FF 플랜지 ⑦보호관 재질： L1부: ASTM316L L2부: SUS304 | -200~+450℃ |
| 일반형 | 형 E52-P26C-N-19 D=8 L1=160 | ①보호관 길이 L: 26㎝ ②보호관 직경 D: 8㎜ ③니플 직경 D2: 10㎜ ④보호관 길이 L1 (플랜지 하부 길이)：160㎜ ⑤플랜지 규격 *1: 20K25A ⑥플랜지 종류: FF 플랜지 ⑦보호관 재질: SUS316 또는 SUS304 | -200~+450℃ | |
