저비용형 열전대의 보호관 길이와 굵기를 지정할 수 있습니까?
- 등록일
- 2025. 12. 17.
저비용형 열전대의 보호관 길이와 굵기를 지정할 수 있습니까?
저가형 열전대는 임의로 보호관 길이, 굵기를 지정하여 구매할 수 없습니다.
아래 표를 참조하십시오 .
【주의】
데이터 시트에 게재된 형식은 1개부터 주문 가능합니다.
데이터 시트에 게재되지 않은 형식은 100개/년 이상(기준)인 경우 제작 가능합니다.
| 목록 | 종류 | 형식 | |
| K(CA) | J(IC) | ||
| (표1) | 나사, 플랜지 등의 고정구 없음 비접지형 | E52-CA□AE-N E52-CA□AE-N-2 | － |
| (표2) | 나사 부착형 접지형 | E52-CA□D-N E52-CA□D-N-2 | － |
| (표3) | 플랜지 부착형 접지형 | E52-CA6F-N | E52-IC6F-N |
| (표4) | 스프링 부착형 비접지형 | E52-CA□ASY | E52-IC□ASY |
| (표5) | 나사 부착형 접지형 | E52-CA1DY □ □M | E52-IC1DY □ □M |

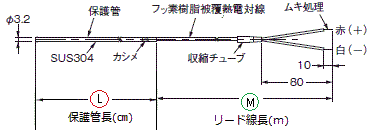

(표1) 나사, 플랜지 등의 고정구 없음 비접지형 형 E52-CA□AE-N(-2)
・압착 피팅에 의한 설치는 불가능합니다.
・굽힘 가공은 불가능합니다.
・측정 온도 범위: 0~+350℃
・보상선: 0~+180℃
| 소자의 종류 | 보호관 길이 (cm) | 리드선 길이 | ||
| 1m | 2m | 4m | ||
| K (CA) | 3㎝ | E52-CA3AE-N-2 1M | - | E52-CA3AE-N-2 4M |
| 5㎝ | - | - | E52-CA5AE-N-2 4M | |
| 10㎝ | E52-CA10AE-N 1M | E52-CA10AE-N 2M | E52-CA10AE-N 4M | |
| 15㎝ | E52-CA15AE-N-2 1M | E52-CA15AE-N-2 2M | E52-CA15AE-N-2 4M | |
| 20㎝ | E52-CA20AE-N-2 1M | E52-CA20AE-N-2 2M | E52-CA20AE-N-2 4M | |
| 25㎝ | E52-CA25AE-N-2 1M | E52-CA25AE-N-2 2M | E52-CA25AE-N-2 4M | |
| 30㎝ | - | E52-CA30AE-N-2 2M | E52-CA30AE-N-2 4M | |

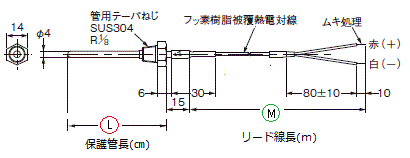

(표2) 나사 부착형 접지형 형 E52-CA□D-N(-2) ・굽힘 가공은 불가능합니다.
・측온 범위: 0~+350℃
・보상선: 0~+150℃
| 소자 의 종류 | 보호관 길이 (cm) | 리드선 길이 | ||
| 1m | 2m | 4m | ||
| K(CA) | 6㎝ | E52-CA6D-N 1M | E52-CA6D-N 2M | E52-CA6D-N 4M |
| 7㎝ | - | E52-CA7D-N-2 2M | E52-CA7D-N-2 4M | |
| 10㎝ | E52-CA10D-N-2 1M | E52-CA10D-N-2 2M | E52-CA10D-N-2 4M | |
| 15㎝ | E52-CA15D-N-2 1M | E52-CA15D-N-2 2M | E52-CA15D-N-2 4M | |
| 20㎝ | E52-CA20D-N-2 1M | E52-CA20D-N-2 2M | - | |
| 25㎝ | E52-CA25D-N-2 1M | E52-CA25D-N-2 2M | E52-CA25D-N-2 4M | |
| 30㎝ | E52-CA30D-N-2 1M | E52-CA30D-N-2 2M | E52-CA30D-N-2 4M | |
| 35㎝ | E52-CA35AE-N-2 1M | E52-CA35AE-N-2 2M | E52-CA35AE-N-2 4M | |

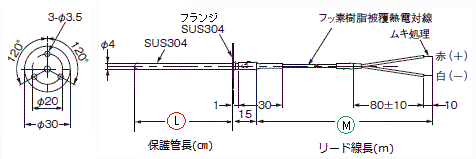

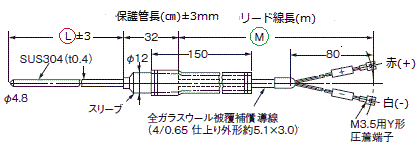

(표3) 플랜지 부착 타입 접지형 E52-CA6F-N, E52-IC6F-N
・굽힘 가공은 불가능합니다.
・측온 범위: K(CA) J(IC) 0~+350℃
・보상선: 0~+150℃
| 소자의 종류 | 보호관 길이 (cm) | 리드선 길이 | ||
| 1m | 2m | 4m | ||
| K(CA) | 6㎝ | E52-CA6F-N 1M | E52-CA6F-N 2M | E52-CA6F-N 4M |
| J(IC) | E52-IC66F-N 1M | E52-IC66F-N 2M | E52-IC6F-N 4M | |
(표 4) 스프링 부착 타입 비접지형 E52-CA□ASY E52-IC□ASY
・굽힘 가공은 불가능합니다.
・측정 범위: K(CA) 0~+400℃ J(IC) 0~+350℃
・보정 도선: 0~+180℃
| 소자의 종류 | 보호관 길이 (㎝) | 리드선 길이 | ||
| 1m | 2m | 4m | ||
| K (CA) | 6.5㎝ | E52-CA6ASY 1M | E52-CA6ASY 2M | E52-CA6ASY 4M |
| 10㎝ | E52-CA10ASY 1M | E52-CA10ASY 2M | E52-CA10ASY 4M | |
| 15㎝ | E52-CA15ASY 1M | E52-CA15ASY 2M | E52-CA15ASY 4M | |
| 20㎝ | E52-CA20ASY 1M | E52-CA20ASY 2M | E52-CA20ASY 4M | |
| J (IC) | 6.5㎝ | E52-IC6ASY 1M | E52-IC6ASY 2M | E52-IC6ASY 4M |
| 10㎝ | E52-IC10ASY 1M | E52-IC10ASY 2M | E52-IC10ASY 4M | |
| 15㎝ | E52-IC15ASY 1M | E52-IC15ASY 2M | E52-IC15ASY 4M | |
| 20㎝ | E52-IC20ASY 1M | E52-IC20ASY 2M | E52-IC20ASY 4M | |
(표5) 나사 부착형 접지형 E52-CA1DY □ □M E52-IC1DY □ □M
・선단부를 측정 대상물에 나사로 조여 접촉시킨 후 측정하십시오.
・푸시인 플러스 단자대 타입 기종(E5CC-B, E5EC-B, K8DT-TH 시리즈)과 조합하여 사용할 경우, 페룰 단자 타입을 사용하십시오. 단, K(CA) 타입만 해당됩니다.
・측온 범위: K(CA) 0～+400℃ J(IC) 0～+350℃
・보상 도선: 0～+180℃

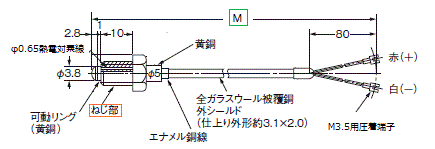

●M3.5용 Y형 압착 단자 타입
| 소자의 종류 | 나사부 *1 | 리드선 길이 | ||
| 1m | 2m | 4m | ||
| K(CA) | M6 | E52-CA1DY M6 1M | E52-CA1DY M6 2M | E52-CA1DY M6 4M |
| M8 | E52-CA1DY M8 1M | E52-CA1DY M8 2M | E52-CA1DY M8 4M | |
| W1/4 | E52-CA1DY W1/4 1M | E52-CA1DY W1/4 2M | E52-CA1DY W1/4 4M | |
| J(IC) | M6 | E52-IC1DY M6 1M | E52-IC1DY M6 2M | E52-IC1DY M6 4M |
| M8 | E52-IC1DY M8 1M | E52-IC1DY M8 2M | E52-IC1DY M8 4M | |
| W1/4 | E52-IC1DY W1/4 1M | E52-IC1DY W1/4 2M | E52-IC1DY W1/4 4M | |

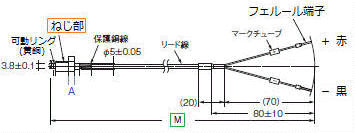

●페룰 단자 타입
| 소자의 종류 | 나사부 *1 | 리드선 길이 | ||
| 1m | 2m | 4m | ||
| K(CA) | M6 | E52-CA1DF M6 1M | E52-CA1DF M6 2M | E52-CA1DF M6 4M |
| M8 | E52-CA1DF M8 1M | E52-CA1DF M8 2M | E52-CA1DF M8 4M | |
| W1/4 | E52-CA1DF W1/4 1M | E52-CA1DF W1/4 2M | E52-CA1DF W1/4 4M | |
| J(IC) | M6 | ー | ||
| M8 | ||||
| W1/4 | ||||

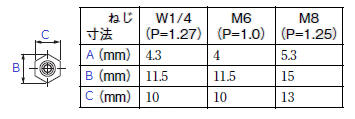

*1 나사부 치수 (페룰 단자 타입/M3.5용 Y형 압착 단자 타입 공통)
