백금 온도 측정 저항체(Pt100)로 불소 수지 코팅 또는 튜빙 제품이 있습니까?

백금 온도 측정 저항체(Pt100)로 불소 수지 코팅 또는 튜빙 제품이 있습니까?

백금 온도 저항체(Pt100)의 불소 수지 튜빙 피복, 불소 수지 코팅 제품에는 아래 5가지 종류가 있습니다.
불소 수지 튜빙 피복 제품과 불소 수지 코팅 제품의 차이점 및 특징에 대해서는 해당 FAQ를 참조하십시오.

자세한 내용은 【1】~【5】를 참조하십시오.
또한 표준 외 사양도 게재하고 있습니다. 사전 예고 없이 생산을 종료할 수 있습니다.
또한 가격, 납기 일정에 대해서는 판매점에 문의해 주십시오.

【주의】
데이터 시트에 게재된 형식은 1개부터 주문 가능합니다.
데이터 시트에 게재되지 않은 형식은 100개/년 이상(기준)인 경우 제작 가능합니다.

종류	상세	종류	형식	측정 온도 범위
불소 수지 튜빙	【1】	시스형 리드선 직출형	E52-P①AY-1 D=② ③ ④M	-80~+180℃
	【2】	피복형 단자 내장형	E52-P①C-N-1 D=②
불소 수지 코팅	【3】	저비용형 플랜지 부착	E52-P6FY-9 4M	-50~+180℃
	【4】	저비용형 나사(고정 니플) 부착	E52-P6DY-9 1M E52-P6DY-9 2M
	【5】	단자 내장형	E52-P□C-N-9 D=□	0~180℃

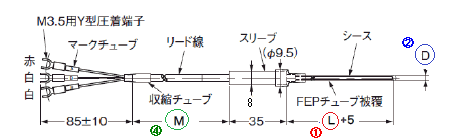

【1】불소수지 튜빙 피복 시스형 리드선 직출형　
・형식: E52-P ① AY-1 D= ② ③ ④ M
・측정 범위: -80~+180℃
・외형

②	① *1	③	④	재질
튜브 외경 D [시스 직경]	피복 길이 L	리드선 종류	리드선 길이 M
4.6mm [3.2mm]	15cm 20cm 35cm 50cm 100cm	표시 없음: 표준 *2 NETU: 내열 타입 *3	1m 2m 4m 8m *4	외피: SUS316 튜브: FEP 슬리브: SUS316
6mm [4.8mm]
8mm [6.4mm]	20cm 35cm 50cm 100cm

*1　형식의 ①에는시스 길이를 「㎝ 단위」의 값으로 기입해 주십시오.
*2 리드선의사용 주변 온도는 -20~+70℃입니다.
*3 리드선의 사용 주변온도는 0~+180℃입니다. 단, 슬리브는 0~+100℃입니다.
*4 배선 거리,리드선 연장관련 내용은 해당 FAQ를 참조하십시오.

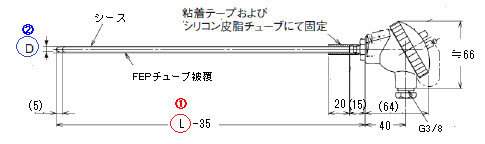

【2】불소수지 튜빙 피복 시스형 단자 내장형
・형식: E52-P ① C-N-1 D= ②
・측온 범위: -80~+180℃
・외형

②	① *1	단자함	재질
튜브 외경 D [피복 직경] (mm)	피복 길이 L (cm)
4.6 [3.2]	20, 25, 30, 35, 50, 75, 100	알루미늄 다이캐스트 내열 온도: +90℃ M3 단자 *4	외피: ASTM316L 튜브: FEP
6 [4.8]
8 [6.4]	25, 30, 35, 50, 75, 100

*1　형식의 ① 에는, 피복 길이를 " cm 단위 "의 값을 기입해 주십시오.
*4 배선 거리,리드선 연장에 대해서는 해당 FAQ를 참조하십시오.

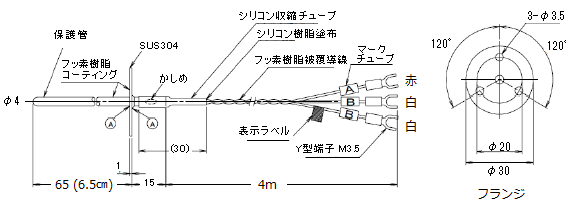

【3】불소수지 코팅 저비용형 플랜지 부착　
・형식: E52-P6FY-9 4M
・측온 범위: -50~+180℃
・리드선 사용 주변 온도: -50~+150℃
・외형　　　

형식	피복 직경	보호관 길이	리드선 길이	보호관 재질	코팅 재질
E52-P6FY-9 4M	4mm	65mm (6.5cm)	4m *4	SUS304	FEP 도포 후 상도 코팅으로 PFA 도포

*4 배선 거리,리드선 연장에대해서는 해당 FAQ를 참조하십시오.

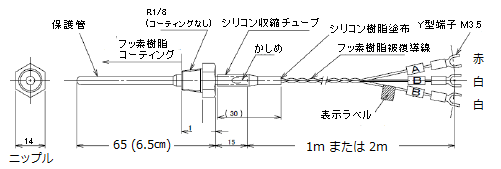

【4】불소수지 코팅 저비용형 나사(고정 니플) 부착
・형식：　E52-P6DY-9 1ME52-P6DY-9 2M
・측온 범위：-50～+180℃　
・리드선 사용 주변 온도：-50～+150℃
・외형　　　

형식	피복 직경	보호관 길이	리드선 길이	보호관 재질	코팅 재질
E52-P6DY-9 1M	4mm	H65mm (6.5cm)	1m *4	SUS304	FEP 도포 후 상도 PFA 도포
E52-P6DY-9 2M			2m *4

*4 배선 거리,리드선 연장에대해서는 해당 FAQ를 참조하십시오.

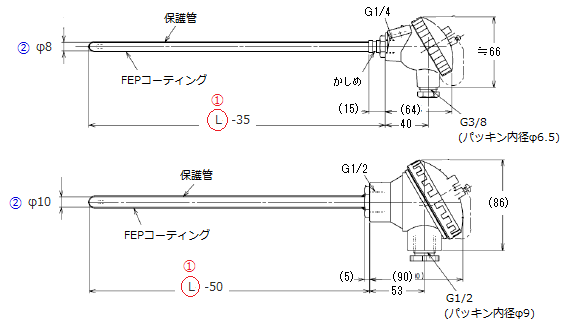

【5】불소수지 코팅　　단자 내장형　일반형
・형식: E52-P ① C-N-9 D= ②
・측온 범위: 0~+180℃
・외형　　　

형식	②	①	단자함	보호관 재질	코팅 재질
	피복 직경	보호관 길이 L
E52-P30C-N-9 D=8	8mm	30cm	알루미늄 다이캐스트 내열 온도: +90℃ M3 단자 *4	SUS316	FEP
E52-P35C-N-9 D=8		35cm
E52-P50C-N-9 D=8		50cm
E52-P75C-N-9 D=8		75cm
E52-P75C-N-9 D=10	10mm	75cm	알루미늄 다이캐스트 내열 온도: +90℃ M4 단자 *4
E52-P100C-N-9 D=10		100cm

*4 배선 거리,리드선 연장에대해서는 해당 FAQ를 참조하십시오.
