JIS 클래스 A 백금 온도 측정 저항체(Pt100)가 있습니까?

등록일
2025. 12. 17.

JIS 클래스 A 백금 온도 측정 저항체(Pt100)가 있습니까?



JIS 클래스 A 대응 백금 온도 저항체는 데이터 시트에 게재되어 있지 않지만 아래 표의 6종류를 준비하고 있습니다.
데이터 시트에 게재되지 않은 형식에 대해서는 100본/년 이상(기준)의 경우 제작이 가능합니다.
납기, 가격에 대해서는 오므론 제어 기기 판매점에 문의해 주십시오.

(표1)　개요
자세한 내용은 (표2)를 참조하십시오.

종류 형식 측정 온도 범위
피복형
피복형에 대해서는 해당 FAQ를 참조하십시오.		 1. 리드선 직출형
　E52-P□AY-5 D=□ □ □M
 -196～+450℃
2. 단자 내장형　　　
　E52-P□C-N-5 D=□
 -200～+450℃
저비용 타입 3. 플랜지 부착형　　　
　E52-P6FY-5 ?M
 -50~+250℃
4. 리드선 직출형
　E52-P10AEY-5 ?M
 0~+250℃
전용 타입　 5. 실온용　　　　　
　E52-P10GRY-5 4M
 -50~+60℃
6. 표면 온도 측정용
　E52-P2GSY-5 20M

 -50~+250℃


(표2)　백금 온도 측정 저항체　JIS　클래스 A 대응품　형식 기준
① ② ③④ 에 숫자 또는 알파벳을 넣어 형식을 만들어 주십시오.
형식 기준
1

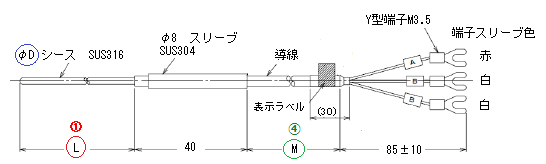

●시즈형 리드선 직출형 E52-P①AY-5 D=② ③ ④M　
피복 직경 ②
(㎜)		 피복 길이 L ①
(㎝) 　*1		 리드선 종류 ③ 리드선 길이 ④
(m)
3.2 10, 15, 20, 35, 50, 100 ・표시 없음: 표준　*2
・NETU: 내열 타입 *3
1, 2, 4, 8
4.8 10, 15, 20, 35, 50, 100
6.4 20, 35, 50, 100
*1　형식의 ①에는, 피복 길이를 「㎝ 단위」로 기입해 주십시오.
*2 리드선의 사용 주변 온도는 -20~+70℃입니다.
*3 리드선의 사용 주변 온도는 0~+180℃입니다. 단, 슬리브는 0~+100℃입니다.
2

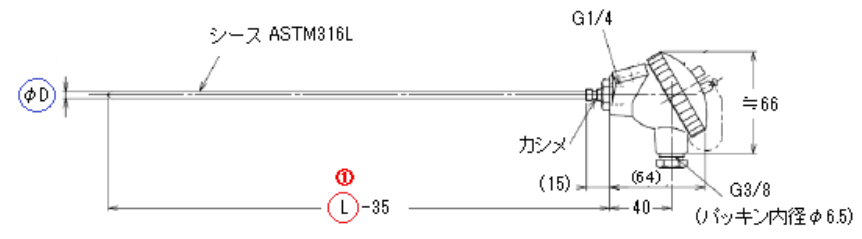

●피복형　단자 내장형　E52-P①C-N-5 D=②
피복 직경 ② (㎜) 피복 길이 L (㎝) ① *1
3.2
 15, 20, 25, 30, 35, 50, 75, 100
4.8
 15, 20, 25, 30, 35, 50, 75, 100
6.4
 20, 25, 30, 35, 50, 75, 100
8
 20, 25, 30, 35, 50, 75, 100
*1　형식 ①에는, 시스 길이를 「㎝ 단위」로 기입해 주십시오.　
3

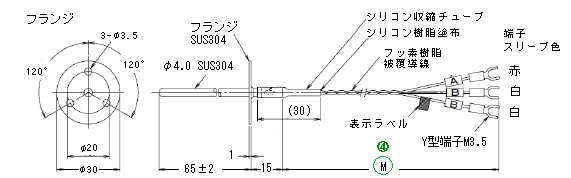

●저비용 타입 플랜지 부착 E52-P6FY-5 ④M
보호관경
(㎜)
보호관 길이
(㎜)
 리드선 M ④　
4.0
65mm±2mm
 ・길이: 1, 2, 4m
・사용 주변 온도: -50~+150℃
　
4

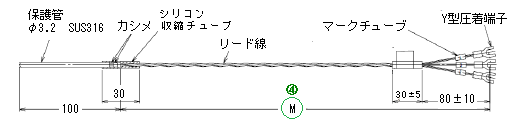

●저비용 타입 리드선 직출형 E52-P10AEY-5 ④M　
보호관 직경 (㎜) 보호관 길이 (㎝) 리드선 M　 ④
φ3.2
 　10 ・길이: 1, 2, 4m
・사용 주변 온도: -50~+150℃
*4 리드선의 사용 주변 온도는 -50~+150℃입니다.
　
5

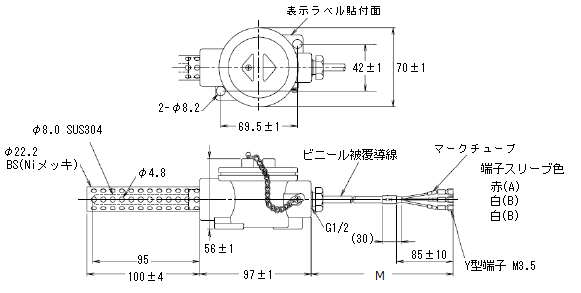

●전용 타입　실온용　E52-P10GRY-5 4m　
보호관 직경
(㎜)
보호관 길이
(㎝)
 보호 파이프 길이 리드선 M *5
φ8.0
9.5cm
 ・길이　100㎜(10㎝)
・경　　φ22.2㎜
・재질　BS(니켈 도금)		 ・길이：4m
・사용 주변 온도
　・고정 사용 시: -25~+60℃
　・이동 사용 시: -15～+60℃
　
6

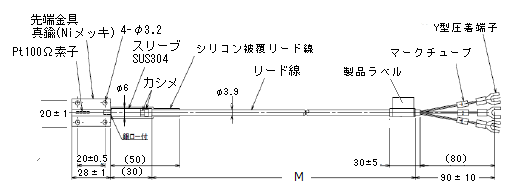

●전용 타입　표면 온도 측정용　E52-P2GSY-5 20M
선단 금구
슬리브
리드선 M
20x28x6㎜
φ6x30㎜
 ・길이: 20m
・사용 주변 온도: -50~+150℃
