열전대에서 불소 수지 코팅 또는 튜빙 제품은 있습니까?

Question

Accepted Answer

열전대에서 불소 수지 코팅 또는 튜빙 제품은 있습니까?

열전대의 불소 수지 튜빙 제품, 불소 수지 코팅 제품에는 다음 3가지 종류가 있습니다.

종류		종류	연결 방법	형식
(1)	불소 수지 튜빙	시스형	리드선 직출형	형 E52-CA□AY-1 D=□ □ □M
(2)	불소 수지 튜빙	시스형	단자 내장형	형 E52-CA□C-N-1 D=□
(3)	불소 수지 코팅	저비용형 플랜지 부착	리드선 직출형	형 E52-CA25F-N-9 2M

・모든 등급은 JIS 클래스 2이며, 온도 측정 접점 방식은 비접지형입니다.
・불소 수지 코팅과 불소 수지 튜빙의 차이점 및 특징에 대해서는 해당 FAQ를 참조하십시오.

【주의】
　데이터 시트에 게재된 형식은 1개부터 주문 가능합니다.
　데이터 시트에 게재되지 않은 형식은 100개/년 이상(기준)인 경우 제작 가능합니다.　

　

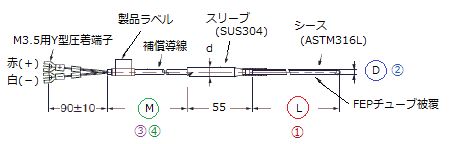

(1) 불소수지 튜빙 피복 시스형 리드선 직출형 형 E52-CA□AY-1

■ 형식 기준: 형 E52-CA①AY-7D=② ③ ④M

① 보호관 길이　
형식 지정( ① )에는 cm 단위로 길이를 지정합니다. 보호관 직경에 따라 지정 가능한 길이가 다릅니다.
아래 표를 참조하여 선택하십시오.

② 튜브 외경　
φ4.6　φ6.0　φ8.0의 3종류 중에서 선택하십시오. (형식 지정 시에는 숫자만 사용합니다.)

③보상선 종류
내열 타입의 보상선을 원하시는 경우, "NETU"로 지정해 주십시오.

④ 보정선 길이
1, 2, 4, 8 m 중에서 선택해 주십시오.

・측온 범위: 0~+180℃

소자 종류	②	①	슬리브 직경 (㎜)	③	④
	튜브 외경 [시스 외경] (㎜)	보호관 길이 (cm)		보상선
				종류와 사용 주변 온도	길이 (m)
K(CA)	φ4.6 [ φ3.2 ]	15 20 25 35 50 100	8	표준: 무지시 ・비닐 피복 (주변 온도: -20~+70℃) 내열: NETU ・유리솜 피복 스테인리스 외장 (주변 온도: 0~+150℃ *2 )	1 2 4 8
	φ6.0 [ φ4.8 ]	15 20 35 50 100
	φ8.0 [ φ6.4 ]	20 35 50 100	11

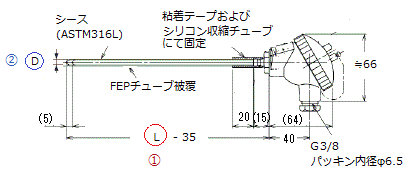

(2) 불소 수지 튜빙 피복 시스형 단자 내장형 형 E52-CA□C-N-1
　

■형식 기준　형 E52-CA ① C-N-1 D= ②

①보호관 길이
형식 지정( ① )에는 cm 단위로 길이를 지정합니다. 보호관 직경에 따라 지정 가능한 길이가 다릅니다. 아래 표를 참조하여 선택하십시오.

②튜브 외경　
φ4.6　φ6.0　φ8.0　3종류 중에서 선택하십시오. (형식 지정 시에는 숫자만 사용합니다.)

・측온 범위: －80～+180℃

소자의 종류	②	①	슬리브 직경 (㎜)	단자함 사양
	튜브 외경 [피복 외경] (㎜)	보호관 길이 (cm)
K(CA)	φ4.6 [ φ3.2 ]	20 25 30 35 50 75 100	8	재질: 알루미늄 다이캐스트 내열성: +90℃ 적용 배선용 단자: M3 구멍 나사 치수: 내경 φ10 　(내경 φ6.5 고무 패킹 내장)
	φ6.0 [ φ4.8 ]
	φ8.0 [ φ6.4 ]	25 30 35 50 75 100	11

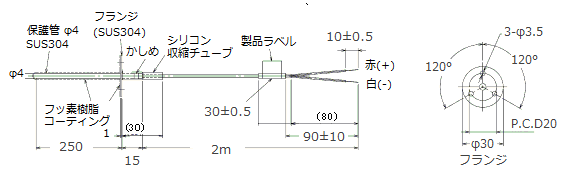

(3) 불소수지 코팅 저비용형 플랜지 부착형 E52-CA25F-N-9 2M

　・측정 온도 범위: -50~+180℃

　・리드선 주변 온도: -50~+150℃

■페룰 단자 타입의 열전대에서는 불소 수지 튜빙 제품, 불소 수지 코팅 제품은 준비되어 있지 않습니다.
