열전대, 백금 저항 온도 감지기의 설치 방법을 알려주세요.

열전대

범용형 열전대, 백금 온도센서용 장착 부품으로 압착 피팅(별매)과 루즈 플랜지(별매)를 준비하고 있습니다. 단, 둘 다 기밀성은 없습니다.
기밀성이 필요한 경우 고정 플랜지 부착 모델을 검토해 주십시오.
구체적인 형식은 해당 FAQ를 참조해 주십시오.
(단, 저비용형 고정 플랜지 부착 제품은 기밀성이 없으니 주의해 주십시오)

■압착 피팅, 루즈 플랜지

종류	개요

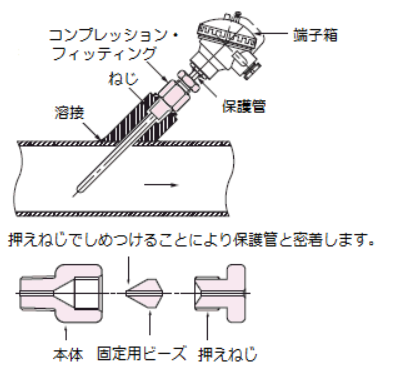

압착 피팅	설치 예
	특징	・보호관 부분을 압착 피팅에 삽입하여 임의로 길이를 조절합니다. ・사용 온도: 600℃ 이하 ・적용 보호관 직경: 보호관 직경 φ3.2~10 ・다음과 같은 보호관에는 사용할 수 없습니다. 　　x 불소수지 가공된 보호관 　　　　형식 예　E52-??□-1 　　　　　　　　E52-??□-9 　　x 저비용형 온도 센서 　　　　형식 예　E52-CA□AE-N 　　　　　　　　E52-IC□AE-N 　　　　　　　　E52-P□AEY

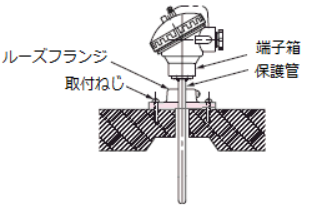

루즈 플랜지	설치 예
	특징	・원형 플랜지 중앙에 보호관 부분을 삽입하고 나사로 고정한 후, 플랜지 주변의 설치 구멍으로 나사 고정합니다. ・사용 온도: 400℃ 이하 ・적용 보호관 직경: 보호관 직경 φ3.2~22 x 불소 수지 가공된 보호관에는 　사용할 수 없습니다. 　　E52-??□-1　 　　E52-??□-9

■압착 피팅
사용하는 온도 센서의 보호관 직경에 맞춰 선정하십시오. 열전대, 백금 온도 저항체 공용입니다.
표준 타입과 SUS16 타입의 2종류가 있습니다.

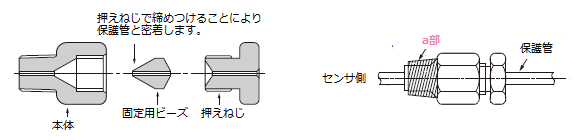

［R1/8, R1/4, R3/8］



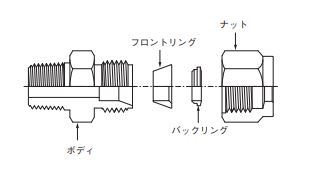

［R1/2］

　

종류	재질	적용 보호관경	형식　*1	a부 나사 (JIS B 0203)
표준 타입	본체: SUS304 고정 나사: SUS304 고정용 비즈: 황동(C3602)	φ1.0	PT1/8-N 1.0	R1/8
		φ1.6	PT1/8-N 1.6	R1/8
		φ3.2	PT1/8-N 3.2	R1/8
			PT1/4-N 3.2	R1/4
		φ4.0	PT1/8-N 4.0	R1/8
			PT1/4-N 4.0	R1/4
		φ4.8	PT1/8-N 4.8	R1/8
			PT1/4-N 4.8	R1/4
			M12-N 4.8	M12
		φ6.4	PT1/4-N 6.4	R1/4
		φ8.0	PT3/8-N 8.0	R3/8
		φ10	준비되어 있지 않습니다.
종류	재질	적용 보호관 직경	형식	a부 나사 (JIS B 0203)
SUS316 타입	［R1/8, R1/4, R3/8］ 본체: SUS316 고정 나사: SUS316 고정용 비드: SUS316 ［R1/2］ 본체: SUS316 프론트 링: SUS316 백 링: SUS316 너트: SUS316	φ1	준비되어 있지 않습니다.
		φ1.6	준비되어 있지 않습니다.
		φ3.2	PT1/8-30-N 3.2	R1/8
			PT1/4-30-N 3.2	R1/4
		φ4.0	준비되어 있지 않습니다.
		φ4.8	PT1/8-30-N 4.8	R1/8
			PT1/4-30-N 4.8	R1/4
		φ6.4	PT1/4-30-N 6.4	R1/4
		φ8.0	PT3/8-30-N 8.0	R3/8
		φ10	PT1/2 D＝10	R1/2

*1 컴프레션 피팅 PT-N 시리즈, PT-30-N 시리즈, M-N 시리즈는 형식 사양의 맨 앞에 TS라는 표기가 있었으나 2025년 5월부터 삭제하였습니다. 삭제에 따른 상품 사양 등의 변경은 없습니다.

■루즈 플랜지
사용하는 온도 센서의 보호관 직경에 맞춰 선정해 주십시오. 열전대, 백금 온도 저항체 공용입니다.

외관	사이즈	적용 보호관 직경	형식
		φ3.2	MF-1 D=3.2
		φ4.8	MF-1 D=4.8
		φ6.4	MF-1 D=6.4
		φ8.0	MF-1 D=8
		φ10	MF-2 D=10
		φ12	MF-2 D=12
		φ15	MF-2 D=15
		φ22	MF-2 D=22
