G2RV-SR, -SL 시리즈의 푸시인 플러스 단자대, 푸시인 단자, 마이너스 나사 단자의 차이점과 사용법을 알려주세요.

G2RV-SR

(G2RV-SR, -SL, G3RV-SR, -SL 시리즈는 생산이 종료되었습니다.)

마이너스 나사 단자는 소형 나사 조임 단자입니다.
푸시인 단자 및 푸시인 플러스 단자는 선을 꽂기만 하면 배선이 가능하므로 작업 효율이 향상됩니다.

(표1)　사용 가능한 전선의 종류와 크기
　종류 란의〔사용 방법〕을 클릭하면 배선 방법 설명으로 이동합니다.
　　　

종류	형식	전선의 종류	사용 전선
			전선 크기/ 박기 길이
푸시인 플러스 단자 *1 〔사용 방법〕	G2RV-SR500 G2RV-SR501 G2RV-SR500-AP	・연선 　 ・페룰 단자 포함 　　 플라스틱 칼라 없음 　 ・페룰 단자 부착 　　 플라스틱 칼라 포함	・전선 크기 0.5~1.5 mm 2 (AWG20~16) ・박피 길이 10㎜
		・연선 　 페룰 단자 없음	・전선 크기 0.5~1.5 mm 2 (AWG20~16) ・박기 길이 8㎜
		・단선	・전선 크기 　0.8~1. 3㎜² 　(AWG18~16)
나사 단자	G2RV-SR700 G2RV-SR701 G2RV-SR700-AP	・연선 ・페룰 단자 없음 　 ・페룰 단자 포함 　　 플라스틱 칼라 없음 　 ・페룰 단자 포함 　　 플라스틱 칼라 부착 ・단선	・전선 크기 0.5~1.5 mm 2 (AWG20~16) ・박피 길이 8㎜
마이너스 나사 단자 *1 〔사용 방법〕	G2RV-SL700 G2RV-SL701 G2RV-SL700-AP	・연선 ・페룰 단자 없음 　 ・페룰 단자 포함 　　 플라스틱 칼라 없음 　 ・페룰 단자 포함 　　 플라스틱 칼라 부착 ・단선	・전선 크기 0.5~2.5 mm 2 (AWG20~14) ・박기 길이 7㎜
푸시인 단자 *1 〔사용 방법〕	G2RV-SL500 G2RV-SL501 G2RV-SL500-AP		・전선 규격 0.5~2.5 mm 2 (AWG20~14) ・피복 제거 길이 12㎜

*1 연결 및 분리 시 지정된 마이너스 드라이버를 사용하십시오.
(표2)를 참조하십시오.

(표2) 권장 마이너스 드라이버

형식	설명	권장 일자 드라이버
G2RV-SR7□	전선의 연결 및 분리에는 일자 드라이버를 사용합니다. ・마이너스 드라이버	제조사 형식 웰라제 ESD0.40×2.5 피닉스・ 컨택트제 SZS 0.4×2.5 SZF 0-0.4×2.5 비바제 0.4×2.5×75 302 파콤제 AEF.2.5×75 와고제 210-719 와이드뮐러 제품 SDI 0.4×2.5×75 ・SZF 0-0,4×2,5(피닉스 콘택트 제)는 XW4Z-00B로 준비 가능합니다.
G2RV-SR5□
G2RV-SL7□	케이블 연결 및 분리 시 마이너스 드라이버를 사용하십시오.	・일자 드라이버는 평행 날 끝 일자 드라이버 　축경 2.5mm(3.0mm 이하)를 사용하십시오. 　또한 날 끝을 모따기하면 삽입하기 쉬워집니다. 제조사 형식 파콤제 AEF.2.5×75E (AEF.3×75E) 베셀제 No. 9900-(-)2.5×75 (No. 9900-(-)3×100) 와고제 210-119 비바제 260/2.5×40 (260/3×50) ・SZF 0-0,4×2,5(피닉스 콘택트 제)는 XW4Z-00B로 준비 가능합니다.
G2RV-SL5□	페룰이 없는 연선이나 케이블을 연결하거나 분리할 때는 마이너스 드라이버를 사용하십시오.

■ 배선 방법

◆푸시인 플러스 단자대 G2RV-SR5□　
　・단자대의 명칭

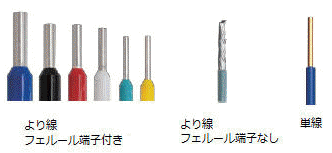

단자/전선 종류	선 연결	선 분리
연선 페룰 단자 부착 단선	단선 또는 페룰 단자의 선단을 단자대에 닿을 때까지 곧게 삽입합니다 .*2, *3 가는 단선으로 연결하기 어려운 경우, 연선 연결 방법과 마찬가지로 지정된 드라이버를 사용하십시오. 〔확인〕 삽입 후 가볍게 당겨 전선이 빠지지 않는지(단자대에 고정되어 있는지) 확인하십시오.	① 지정된 드라이버를 비스듬히 하여 릴리스 홀에 밀어 넣습니다. *3 ②릴리스 홀에 마이너스 드라이버를 밀어 넣은 상태에서 전선을 단자(삽입) 구멍에서 빼냅니다. ③ 마이너스 드라이버를 릴리스 홀에서 빼냅니다.

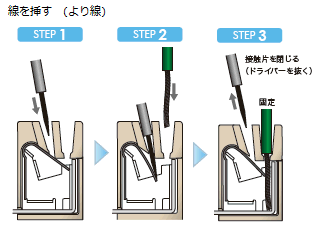

연선 페룰 단자 없음	①지정된 드라이버를 비스듬히 하여 릴리스 홀에 밀어 넣습니다. (밀어 넣는 각도는 10°~15°가 적절합니다.) 마이너스 드라이버를 올바르게 밀어 넣으면 릴리스 홀 내부의 스프링 반발을 느낄 수 있습니다. ②릴리스 홀에 마이너스 드라이버를 밀어 넣은 상태에서 전선 끝이 단자대에 닿을 때까지 곧게 삽입합니다. *2, *3 ③ 마이너스 드라이버를 릴리스 홀에서 빼냅니다. 〔확인〕 삽입 후 가볍게 당겨 전선이 빠지지 않는지(단자대에 고정되어 있는지) 확인하십시오.

*2 하나의 전선 삽입 구멍에는 1개만 삽입할 수 있습니다.
*3 단락 방지를 위해 전선 피복 벗김 부분(연선/단선) 또는 페룰 단자 도체부가 단자(삽입) 구멍에 완전히 들어갈 때까지
　　삽입하십시오.
　　
〔 푸시인 플러스 단자대 연결 시 주의사항〕

• 릴리스 홀에는 배선하지 마십시오.
• 릴리스 홀에 마이너스 드라이버를 밀어 넣은 상태에서 마이너스 드라이버를 기울이거나 비틀지 마십시오. 단자대가 파손될 수 있습니다.
• 릴리스 홀에 마이너스 드라이버를 밀어 넣을 때는 비스듬히 넣어 주십시오.
• 똑바로 넣은 경우 단자대가 파손될 수 있습니다.
• 릴리스 홀에 밀어 넣은 마이너스 드라이버가 떨어지지 않도록 주의하십시오.
• 전선을 무리하게 구부리거나 당기지 마십시오. 단선될 수 있습니다.
• 단자(삽입) 구멍 하나에 여러 개의 전선을 삽입하지 마십시오.
• 페룰 단자는 UL 인증(R/C) 제품을 사용하십시오.
• 단락 바를 푸시인 단자대의 단자(삽입) 구멍에 잘못 삽입한 경우, 단락 바가 빠지지 않을 수 있습니다. 고객님께서 무리하게 제거하려고 하면 본체(소켓 등), 단락 바가 파손될 수 있습니다.

◆ 마이너스 나사 단자 G2RV-SL7□
지정 드라이버로 나사를 풀고, 연선(페룰 단자 부착/페룰 단자 없음) 또는 단선을 삽입한 후 다시 나사를 조여 주십시오.

◆ 푸시인 단자　G2RV-SL5□

단자/전선 종류	선 연결	선 분리
연선 페룰 단자 부착 단선	전선을 전선 삽입 구멍에 삽입합니다 .*3 　(공구는 필요 없습니다) 〔확인〕 삽입 후 가볍게 당겨 전선이 빠지지 않는지(단자대에 고정되어 있는지) 확인하십시오.	① 지정된 드라이버를 드라이버 삽입 구멍에 삽입합니다. 　② 전선을 뽑습니다. 　③ 드라이버를 빼냅니다.
연선 페룰 단자 없음	①지정된 드라이버를 드라이버 삽입 구멍에 삽입합니다. 　② 전선을 전선 삽입 구멍에 삽입합니다. *3 　③ 드라이버를 빼냅니다. 〔확인〕 삽입 후 가볍게 당겨 전선이 빠지지 않는지(단자대에 고정되어 있는지) 확인하십시오.

*2 하나의 전선 삽입 구멍에는 1개만 삽입할 수 있습니다.
