나사 조임 단자 타입의 WL-N, WL을 SC 커넥터를 사용하여 커넥터 연결하는 방법을 알려주세요.

나사 조임 단자 타입의 WL-N

(표1)을 참조하십시오.

나사 조임 단자 타입의 형 WL-N 시리즈 *1, 형 WL 시리즈를 커넥터로 연결하는 방법은 SC 커넥터를 사용하는 방법과 FA 커넥터를 사용하는 방법이 있습니다.
SC 커넥터, FA 커넥터와 조합함으로써 센서 I/O 커넥터 타입처럼 케이블 부착 커넥터를 사용하여 연결할 수 있습니다.
케이블 부착 커넥터는 형 XS2 시리즈, 형 XS5 시리즈를 사용하십시오.

대상 기종	형 WL-N 시리즈 *1, 형 WL 시리즈 (콘지트 구멍 G1/2의 기종만)
사용 방법	케이블 부착 커넥터의 분리선 측에 SC 커넥터를 장착합니다. 케이블 부착 커넥터(한쪽 커넥터・형식 XS2F 또는 형식 XS2H)의 분리선을 리미트 스위치에 배선하고, SC 커넥터를 리미트 스위치의 콘덕트 포트에 장착합니다.

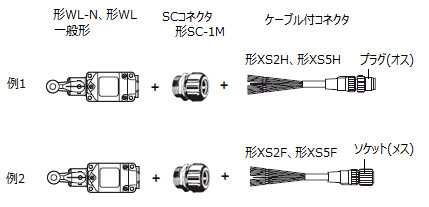

조합 예
필요 부품	① SC 커넥터 　형식 SC-1M을 사용하십시오. (대응 케이블 외경: φ5.5~φ7.5) ② 케이블 부착 커넥터 　아래 표를 참조하십시오. 사양 형 XS2 시리즈　 　[권장] 형 XS5 시리즈 형 XS2H 상세 내용은 여기 형 XS5H 자세한 내용은 형 XS2F 형 XS5F 　연결 방법, 사용하시는 단자, 전압 사양에 따라 사용하는 케이블 부착 커넥터가 　됩니다. AC/DC, 요청하신 길이, 사용하시는 단자 번호와 커넥터의 핀 번호를 　확인하신 후 선택해 주십시오.
기타	・보호 구조는 IP67입니다. [ 용어 해설: 보호 구조 ] ・형식 XS5□ 시리즈는 스마트 클릭 커넥터입니다. 　SC 커넥터와의 연결은 가능하지만, 스마트 클릭 연결은 되지 않습니다. 　나사 조임 결합이 됩니다. ・형 XS5F, 형 XS2W, 형 XS5W, DC 사양만 해당됩니다.

■참고　형 WL-N 시리즈 *1, 형 WL 시리즈의 연결 방식

종류	일반형 (나사 조임 단자 타입)	센서 I/O 커넥터 타입
		직출 커넥터 타입	프리와이어 커넥터 타입
사용 방법	내부 나사 단자에 배선하고, 콘duit 구멍에서 케이블을 냅니다. FA 커넥터를 사용하여 커넥터 연결을 할 수 있습니다.	리미트 스위치 본체에 커넥터가 부착되어 있습니다. 케이블 부착 커넥터를 사용하여 배선합니다.	리미트 스위치 본체에 케이블 부착 커넥터(0.3m)가 장착되어 있습니다. 길이가 부족한 경우 별매 케이블 부착 커넥터를 사용합니다.

시리즈	나사 조임 단자형 (동작 표시등 없음)	나사 조임 단자형 (작동 표시등 부착)
형 WL-N *1
형 WL

*1 고감도형, 고정밀형은 2016년 9월에 생산을 종료했습니다. 대체품 확인 방법에 대해서는 해당 FAQ를 참조하십시오.
