XW2Z-RI□C-□, XW2Z-RO□C-□(커넥터 부착 케이블(1대2))의 형식, 길이, 핀 배치를 알려주십시오.
- 등록일
- 2025. 12. 17.
XW2Z-RI□C-□
후지쯔사제/오타쿠스사제 커넥터 타입의 PLC I/O 유닛과 I/O 릴레이 터미널(G7TC, G70D, G70A, G70R *1)을 1대 2로 연결하는 케이블 XW2Z-RI□C-□, XW2Z-RO□C-□에 대해 안내합니다.
*1 G70R-SOC08은 2019년 3월에 생산을 종료했습니다. 대체품 확인 방법은 해당 FAQ

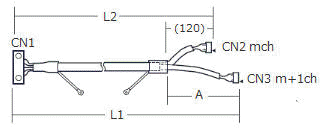

■ 치수
CN2, CN3: I/O 릴레이 터미널(G7TC, G70D, G70A, G70R *1 ) 측입니다.
A 치수는 L1-L2+120mm입니다 .
(표1) 커넥터 부착 케이블(1대2) XW2Z-RI□C-□, XW2Z-RO□C-□ 형식 일람
표준 이외의 길이도 게재하고 있습니다. 사전 예고 없이 생산을 종료할 수 있으니 양해 부탁드립니다.
또한 구체적인 납기 일정은 거래처의 상사님께 확인해 주시기 바랍니다.
■ 커넥터 핀 배치도(커넥터 결합면 기준) (XW2Z-RI□C-□, XW2Z-RO□C-□ 공통)

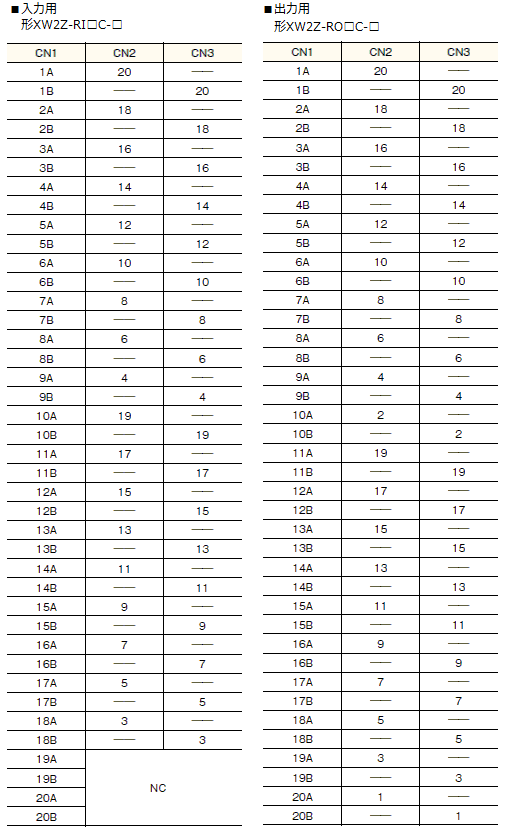

(표 2) 커넥터 부착 케이블(1대 2) XW2Z-RI□C-□, XW2Z-RO□C-□ 커넥터 핀 대응표
■ I/O 리레이 터미널 대상 형식
G70R-SOC08 *1, G70D-SOC16, G70D-FOM16, G7TC-ID16, G7TC-IA16, G7TC-OC16, G7TC-OC16-1, G7TC-OC08,P7TF-IS16*2, P7TF-OS16*2, P7TF-OS16-1*2, P7TF-OS08*2, G70A-ZOC16-3, G70A-ZOC16-4, G70D-SOC08, G70D-VSOC16, G70D-VFOM16
*1 G70R-SOC08은 2019년 3월에 생산을 종료했습니다. 대체품 확인 방법은 해당 FAQ 를 참조하십시오.
*2 P7TF는 G7TC의 터미널 전용 형식입니다.
*1 G70R-SOC08은 2019년 3월에 생산을 종료했습니다. 대체품 확인 방법은 해당 FAQ
■ 치수
CN2, CN3: I/O 릴레이 터미널(G7TC, G70D, G70A, G70R *1 ) 측입니다.
A 치수는 L1-L2+120mm입니다 .
(표1) 커넥터 부착 케이블(1대2) XW2Z-RI□C-□, XW2Z-RO□C-□ 형식 일람
표준 이외의 길이도 게재하고 있습니다. 사전 예고 없이 생산을 종료할 수 있으니 양해 부탁드립니다.
또한 구체적인 납기 일정은 거래처의 상사님께 확인해 주시기 바랍니다.
| 치수 | 케이블 형식 | ||
| L1 | L2 | 입력용 | 출력용 |
| 1000㎜ (1m) | 750㎜ (0.75m) | XW2Z-RI100C-75 | XW2Z-RO100C-75 |
| 1500mm (1.5m) | 1000㎜ (1m) | XW2Z-RI150C-100 | XW2Z-RO150C-100 |
| 1500㎜ (1.5m) | 1250㎜ (1.25m) | XW2Z-RI150C-125 | XW2Z-RO150C-125 |
| 2000mm (2m) | 1500㎜ (1.5m) | - | XW2Z-RO200C-150 |
| 2000㎜ (2m) | 1750㎜ (1.75m) | XW2Z-RI200C-175 | XW2Z-RO200C-175 |
| 3000mm (3m) | 2750㎜ (2.75m) | XW2Z-RI300C-275 | XW2Z-RO300C-275 |
| 5000㎜ (5m) | 4750㎜ (4.75m) | XW2Z-RI500C-475 | XW2Z-RO500C-475 |
| 10000㎜ (10m) | 9750㎜ (9.75m) | XW2Z-RI1000C-975 | XW2Z-RO1000C-975 |
■ 커넥터 핀 배치도(커넥터 결합면 기준) (XW2Z-RI□C-□, XW2Z-RO□C-□ 공통)
(표 2) 커넥터 부착 케이블(1대 2) XW2Z-RI□C-□, XW2Z-RO□C-□ 커넥터 핀 대응표
■ I/O 리레이 터미널 대상 형식
G70R-SOC08 *1, G70D-SOC16, G70D-FOM16, G7TC-ID16, G7TC-IA16, G7TC-OC16, G7TC-OC16-1, G7TC-OC08,P7TF-IS16*2, P7TF-OS16*2, P7TF-OS16-1*2, P7TF-OS08*2, G70A-ZOC16-3, G70A-ZOC16-4, G70D-SOC08, G70D-VSOC16, G70D-VFOM16
*1 G70R-SOC08은 2019년 3월에 생산을 종료했습니다. 대체품 확인 방법은 해당 FAQ 를 참조하십시오.
*2 P7TF는 G7TC의 터미널 전용 형식입니다.
