I/O 릴레이 터미널에 사용하는 단선 케이블의 형식, 길이, 핀 배치를 알려주세요.
- 등록일
- 2025. 12. 17.
I/O 릴레이 터미널에 사용하는 단선 케이블의 형식
단선 케이블과 단선 압착 단자 부착 케이블의 2종류가 있습니다.
각종 기기와 I/O 릴레이 터미널(형 G7TC, 형 G70D, 형 G70A, 형 G70V, 형 G70R *1) 과의 연결에 사용할 수 있습니다.
두 가지 모두 각종 기기 측이 단선입니다.
압착 단자가 부착된 케이블은 나사 단자에 연결하기에 편리합니다.
*1 형 G70R-SOC08은 2019년 3월에 생산을 종료할 예정입니다. 대체품 확인 방법은 해당 FAQ 를 참조하십시오.
(표1) 단선 케이블, 단선 압착 단자 부착 케이블 형식 목록
표준 외 길이도 게재하고 있습니다. 사전 공지 없이 생산이 종료될 수 있으니 양해 부탁드립니다.
또한 구체적인 납기 일정은 거래처의 상사 측에 확인해 주시기 바랍니다.
| 치수 L | 단선 케이블 형식 XW2Z-RA□C *2 | 단선 압착 단자 부착 케이블 형식 XW2Z-RY□C *2 *3 |
| 형식 XW2Z-RA?C *2 | 형 XW2Z-RY□C *2 *3 | |
| 500㎜ (0.5m) | 준비되어 있지 않습니다. | 형식 XW2Z-RY50C |
| 1000㎜ (1m) | 준비되어 있지 않습니다. | 형식 XW2Z-RY100C |
| 1500㎜ (1.5m) | 준비되어 있지 않습니다. | 형식 XW2Z-RY150C |
| 2000㎜ (2m) | 형 XW2Z-RA200C | 형식 XW2Z-RY200C |
| 3000㎜ (3m) | 준비되어 있지 않습니다. | 형식 XW2Z-RY300C |
| 4000㎜ (4m) | - 준비되어 있지 않습니다. | 형식 XW2Z-RY400C |
| 5000㎜ (5m) | 형 XW2Z-RA500C | 형식 XW2Z-RY500C |
| 7000㎜ (7m) | 준비되어 있지 않습니다. | 형식 XW2Z-RY700C |
| 8000㎜ (8m) | 형 XW2Z-RA800C | 준비되어 있지 않습니다. |
| 10000㎜ (10m) | 형식 XW2Z-RA1000C | 형식 XW2Z-RY1000C |
*3 압착 단자 부착 케이블 형식 XW2Z-RY□C, 형식 G79-Y□C의 전선 용량은 1I/O당 50mA 이내로 하십시오. 출력용인 경우, 연결되는 릴레이의 드라이버 소자 용량과 I/O 릴레이의 소비 전력을 확인한 후 사용하십시오.
■ 커넥터 핀 배치도(커넥터 결합면 기준)
형식 XW2Z-RA□C, 형식 XW2Z-RY□C 공통

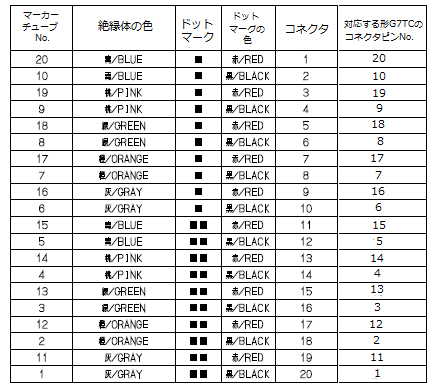

(표2) 단선 압착 단자 부착 케이블 형식 XW2Z-RY□C 커넥터 핀 대응표

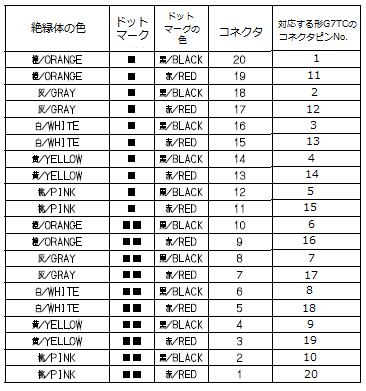

(표3) 단선 케이블 형식 XW2Z-RA□C 커넥터 핀 대응표
마커 튜브는 포함되어 있지 않으므로, 선 색상과 점 표시로 식별하십시오.
■ I/O 릴레이 터미널 대상 형식
형 G70R-SOC08 *1, 형 G70D-SOC16, 형 G70D-FOM16, 형 G7TC-ID16, 형 G7TC-IA16, 형 G7TC-OC16, 형 G7TC-OC16-1,형 G7TC-OC08, 형 P7TF-IS16 *2, 형 P7TF-OS16 *2, 형 P7TF-OS16-1 *2, 형 P7TF-OS08 *2, 형 G70A-ZOC16-3, 형 G70A-ZOC16-4,형 G70D-SOC08, 형 G70D-VSOC16, 형 G70D-VFOM16, 형 G70V-SID16P, 형 G70V-SID16P-1, 형 G70D-SOC16P, 형 G70V-SOC16P-1
*1 형 G70R-SOC08은 2019년 3월에 생산을 종료했습니다. 대체품 확인 방법은 해당 FAQ 를 참조하십시오.
*2 형식 P7TF는 형식 G7TC의 터미널만 있는 형식입니다.
