XW2Z-RI□C, XW2Z-RO□C의 형식, 길이, 핀 배치를 알려주십시오.

등록일
2025. 12. 17.

XW2Z-RI□C



I/O 릴레이 터미널용 커넥터 케이블 형식 XW2Z-RI□C, RO□C는 MIL 커넥터 타입의 PLC I/O 유닛과 I/O 릴레이 터미널(형식 G7TC, 형식 G70D, 형식 G70A, 형식 G70R *1)을 1대1로 연결합니다.

(표 1) 커넥터 부착 케이블(1대 3)　형식 XW2Z-R□C　형식 일람, 커넥터 핀 배치도
치수
치수 L
 케이블 형식
형식 XW2Z-RI□C, RO□C 시리즈
XW2Z-RI□C、XW2Z-RO□Cの外観Ⅰ
입력용
 출력용
XW2Z-RI□C、XW2Z-RO□Cの外観ⅡCN1, CN2에는 동일한 커넥터가 장착되어 있습니다.
 250㎜ (0.25m) 형식 XW2Z-RI25C 형식 XW2Z-RO25C
500mm (0.5m) 형식 XW2Z-RI50C 형식 XW2Z-RO50C

■ 커넥터 핀 배치도(커넥터 결합면 기준)　(형식 XW2Z-RI□C, 형식 XW2Z-RO□C 공통)
　　
　　 XW2Z-RI□C、XW2Z-RO□Cのピン配置

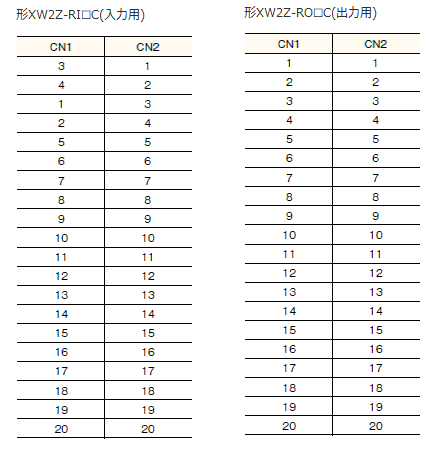

(표2) 커넥터 부착 케이블(1대2)　형식 XW2Z-RI□C, 형식 XW2Z-RO□C　커넥터 핀 대응표　
XW2Z-RI□C、XW2Z-RO□Cのコネクタピン対応表

■ I/O 리레이 터미널 대상 형식
형 G70R-SOC08 *1 형 G70D-SOC16 형 G70D-FOM16
형 G7TC-ID16 형 G7TC-IA16 형 G7TC-OC16 형 G7TC-OC16-1 형 G7TC-OC08
형 P7TF-IS16*2 형 P7TF-OS16*2 형 P7TF-OS16-1*2 형 P7TF-OS08*2
형 G70A-ZOC16-3 형 G70A-ZOC16-4 형 G70D-SOC08 형 G70D-VSOC16 형 G70D-VFOM16　
*1　형 G70R-SOC08은 2019년 3월에 생산을 종료했습니다. 대체품 확인 방법은 해당 FAQ를 참조하십시오.
*2　형 P7TF는 형 G7TC의 터미널 전용 형식입니다.
