온도나 카운트 값, 전류 값 등을 측정하여 크게 표시하고 싶습니다.
- 등록일
- 2025. 12. 17.
온도나 카운트 값
BCD 출력 기능이 있는 디지털 패널 미터 형식 K3HB와 디지털 표시 유닛 형식 M7E *1(부논리, 10진 표시 유닛)의 조합을 검토해 주십시오.
형식 K3HB와 형식 M7E의 연결에는 형식 K32-BCD를 사용하십시오.
형식 K32-BCD에 부속된 플러그(수 커넥터)를 사용하십시오.
연결에 대한 자세한 내용은 해당 FAQ를 참조하십시오.
*1 형 M7E 시리즈는 2020년 3월 말에생산을 종료했습니다.대체품 확인에 대해서는 해당 FAQ를 참조하십시오.

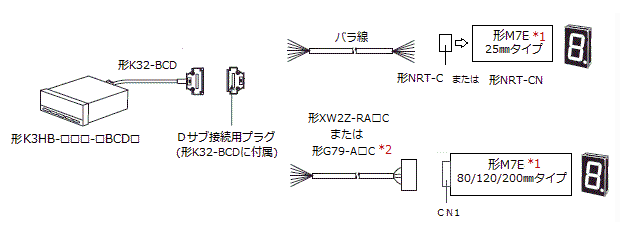

■구성
*2 형 G79-A□C는 2017년 3월에 생산을 종료했습니다.대체품 확인에 대해서는 해당 FAQ를 참조하십시오 .
■BCD 출력 기능이 있는 디지털 패널 미터
| 종류 | BCD 출력 부착 형식 | 대표적인 형식 |
| 전압・전류 패널 미터 | 형 K3HB-X?-?BCD? | 〔직류 전압 입력 타입〕 형 K3HB-XVD-ABCD1 〔직류 전류 입력 타입〕 형 K3HB-XAD-ABCD1 〔교류 전압 입력 타입〕 형 K3HB-XVA-BCD1 〔교류 전류 입력 타입〕 형 K3HB-XAA-BCD1 |
| 고속 응답 디지털 패널 미터 | 형 K3HB-SSD?BCD? | 형 K3HB-SSD-ABCD |
| 로드셀 mV 미터 | 형 K3HB-VLC-?BCD? | 형 K3HB-VLC-BBCD1 형 K3HB-VLC-EBCD |
| 회전 펄스 미터 | 형 K3HB-R?-?BCD? | 〔NPN/전압 펄스 입력 타입〕 형 K3HB-RNB-ABCD1 〔PNP 입력 타입〕 형 K3HB-RPB-ABCD1 |
| 적산·가감산 펄스 미터 | 형 K3HB-CNB-?BCD? | 형 K3HB-CNB-ABCD1 |
| 온도 패널 미터 | 형 K3HB-HTA-?BCD? | 형 K3HB-HTA-BCD1 |
・BCD 출력 타입에서는 계측값, MAX값, MIN값만 읽을 수 있습니다.
・플러스(+), 마이너스(-) 극성은 POL 신호의 L, H에 대응합니다.
・읽어낸 데이터는 D.V. 신호가 상승한 후에 읽어들이십시오.
■참고사항
K3HB 시리즈의 상세 정보는 제품 정보 URL에서 카탈로그 또는 사용자 매뉴얼을 다운로드하여 이용해 주십시오. (사용자 매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.)
또한 BCD 출력에 대해서는 「통신 매뉴얼」을 참조해 주십시오.
■BCD 출력 전용 케이블 형 K32-BCD
■디지털 표시 유닛 형식 M7E 시리즈 *1 (부논리, 10진 표시 유닛)
| 문자 높이 | 형상 | 문자 색상 | 형식 |
| 25㎜ | 프론트 마운트 | 빨강 | 형 M7E-02DRN2 *1 |
| 녹색 | 형 M7E-02DGN2 *1 | ||
| 빨강/녹색(2색) | 형 M7E-02DRGN2 *1 | ||
| 80㎜ | 프론트 마운트 | 빨간색 | 형 M7E-08DRN2*1 |
| 녹색 | 형 M7E-08DGN2*1 | ||
| 120㎜ | 리어 마운트 | 빨간색 | 형 M7E-12DRN1 *1 |
| 녹색 | 형 M7E-12DGN1 *1 | ||
| 빨강/녹색/주황색 | 형 M7E-12DKN1 *1 | ||
| 프론트 마운트 | 빨간색 | 형 M7E-12DRN2 *1 | |
| 녹색 | 형 M7E-12DGN2 *1 | ||
| 빨강/녹색/주황색 | 형 M7E-12DKN2 *1 | ||
| 200㎜ | 리어 마운트 | 빨간색 | 형 M7E-20DRN1 *1 |
| 녹색 | 형 M7E-20DGN1 *1 | ||
| 빨강/녹색/주황색 | 형 M7E-20DKN1*1 |
*1 형 M7E 시리즈는 2020년 3월 말에 생산을 종료했습니다. 대체품 확인에 대해서는 해당 FAQ를 참조하십시오.
