BCD 출력 타입의 디지털 패널 미터: 형 K3HB에 BCD 출력 전용 케이블: 형 K32-BCD(별매)를 연결합니다. 형 K32-BCD에 부속된 플러그를 사용하여 형 M7E *1에 연결합니다.
문자 높이 25㎜ 타입과 80/120/200㎜ 타입은 연결 방법이 다르므로 사용하시는 기종을 확인하십시오.

*1　 형식 M7E 시리즈는 2020년 3월 말에 생산을 종료했습니다. 대체품 확인에 대해서는 해당 FAQ를 참조하십시오.

■형식 M7E(문자 높이 25㎜ 타입) *1

〔대상 형식〕
형 M7E-02DRN2 *1　형 M7E-02DGN2 *1　형 M7E-02DRGN2 *1

〔연결〕

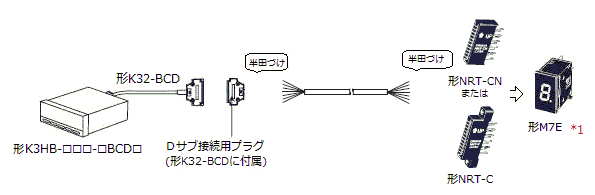

형 K32-BCD에 부속된 플러그(37핀, D-sub 커넥터, 수)와 시판 케이블을 배선한 후, 그 끝에 형 K32-BCD를 연결하십시오. 형 M7E에는 별매 커넥터(납땜 단자): 형 NRT-C(설치 구멍 있음) 또는 형 NRT-CN(설치 구멍 없음)을 사용하십시오.

〔필요 개수〕
형 M7E *1, 형 NRT-C?는 1자리당 1개가 필요합니다.

*1 형 M7E 시리즈는 2020년 3월 말에 생산을 종료했습니다. 대체품 확인에 대해서는 해당 FAQ를 참조하십시오.

■형 M7E(문자 높이 80/120/200㎜ 타입) *1


〔대상 형식〕　
・문자 높이 80㎜: 형 M7E-08DRN2 *1　형 M7E-08DGN2 *1
・문자 높이 120㎜: 형 M7E-12DRN1 *1　형 M7E-12DGN1 *1　형 M7E-12DKN1 *1　형 M7E-12DRN2 *1　형 M7E-12DGN2 *1　형 M7E-12DKN2 *1
・문자 높이 200㎜: 형 M7E-20DRN1 *1　형 M7E-20DGN1 *1　형 M7E-20DKN1 *1

〔연결〕

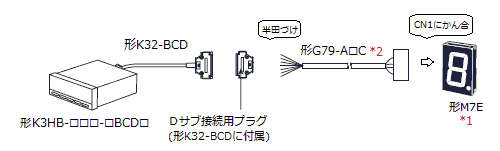

・형식 K32-BCD에 부속된 플러그(37핀, D-sub 커넥터, 수)와 별매 I/O 릴레이 터미널용 커넥터 케이블: 형식 XW2Z-RA□C 또는 형식 G79-A□C *2 의 단선 측을 배선하여 형식 K32-BCD와 연결하십시오.
・형식 XW2Z-RA□C 또는 형식 G79-A□C *2 의 커넥터 쪽은 형식 M7E의 CN1(형식 XG4A-2034, 20핀, 수)과 결합하십시오.
・문자 높이 80mm 타입에 형식 XW2Z-RA□C 또는 형식 G79-A□C *2를 장착하는 경우 , 록 레버Ⅱ 형식 XG4Z-0002를 사용할 수 있습니다.
・형식 XW2Z-RA□C 또는 형식 G79-A□C *2 의 케이블 길이, 핀 배열에 대해서는 관련 FAQ를 참조하십시오. 또한, 형식 XW2Z-RA□C 또는 형식 G79-A□C *2 를 사용하지 않고 커넥터 케이블을 자체 제작하는 경우에는 관련 FAQ를 참조하십시오.

〔필요 개수〕
　형 M7E *1, 형 NRT-C?, 형 XW2Z-RA□C 또는 형 G79-A□C *2는 한 자릿수당 1개가 필요합니다.

*1　 형 M7E 시리즈 는 2020년 3월 말에 생산을 종료했습니다. 대체품 확인에 대해서는 해당 FAQ를 참조하십시오.
*2　형 G79-A□C는2017년 3월에 생산을 종료했습니다. 관련 정보의 「생산 종료품/대체 정보」를 참조하십시오.

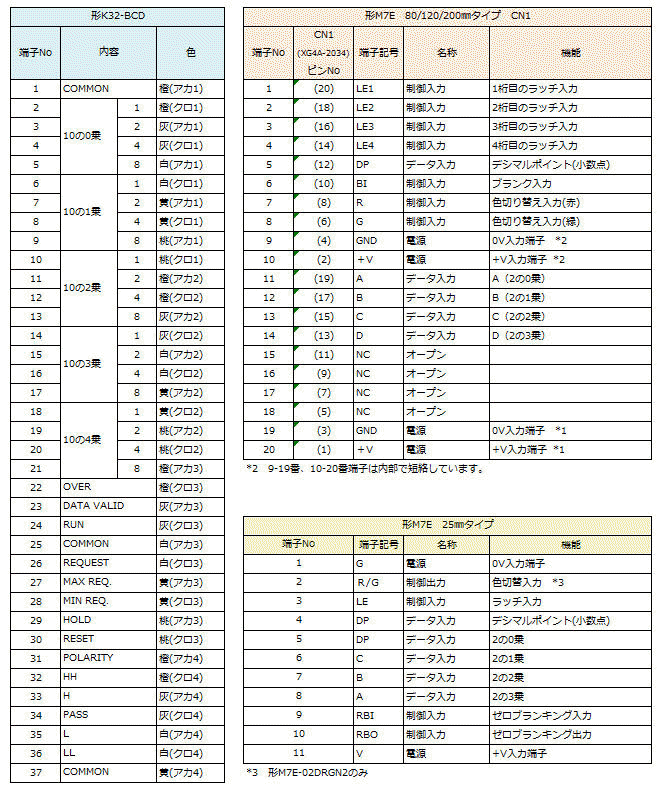

〔참고〕 커넥터 핀 배치



〔참고〕　BCD 출력 기능이 있는 디지털 패널 미터　
형 K3HB-XVD-ABCD1　형 K3HB-XAD-ABCD1　형 K3HB-XVA-BCD1　형 K3HB-XAA-BCD1　형 K3HB-SSD-ABCD1　형 K3HB-VLC-BBCD1　형 K3HB-VLC-EBCD1　형 K3HB-RNB-ABCD1　형 K3HB-RPB-ABCD1　형 K3HB-CNB-ABCD1　형 K3HB-HTA-BCD1
