M7E의 제로 서프레스를 사용하는 방법을 알려주세요.

등록일
2025. 12. 17.

M7E의 제로 서프레스를 사용하는 방법을 알려주세요.



형 M7E 시리즈 *1 의 제로 서프레스 기능 (제로 블랭킹 기능)은 표시가 「0」이고 소수점이 소등된 경우에만 「0」을 표시하지 않는 기능입니다.
사용 방법은 아래 3가지 종류가 있습니다. 기종에 따라 사용 가능한 방법이 다릅니다.
사용 방법 문자 높이 14㎜
*225㎜80㎜120㎜200㎜【1】딥 스위치로 제어하는 방식
ｘｘ○ｘｘ【2】단락 소켓으로 제어하는 방식
ｘｘｘ○○【3】입력 신호에 따라 제어하는 방식○○○○○

* 1 　형식 M7E 시리즈는 2020년 3월 말에 생산을 종료했습니다. 대체품 확인에 대해서는 해당 FAQ를 참조하십시오.
*2제로 서프레서 타입만 해당됩니다.

【1】딥 스위치로 제어　
〔대상 기종 *1〕
문자 높이 80㎜ 타입 형 M7E-08DRN2　형 M7E-08DGN2　형 M7E-08HRN2　형 M7E-08HGN2

〔사용 방법〕
・출하 시 딥 스위치 1~4는 OFF로 설정되어 있습니다
・인접한 자릿수의 CN2, CN3을 하네스 커넥터(형 M7E-WH□11A)로 연결하십시오.
딥 스위치 제로
서프레서
기능		 RBI TER
사용
*3		 ・최상위 자릿수의 형태 M7E는 ON
・다른 형태 M7E는 OFF		 ・최하위 자릿수의 형태 M7E는 OFF
・그 외 형태 M7E는 ON
사용하지 않음 OFF ON/OFF 어느 쪽이든 상관없음
*3 정적 제어에서 사용할 경우, 「 ■정적 제어에서 제로 서프레스 기능 사용 시(문자 높이 80/120/200㎜ 타입) 」를 참조하십시오.

〔주의〕
딥 스위치 5(SEL1), 6(SEL2)는 출고 시 밝기 조정을 설정해 놓았습니다.
설정을 변경하시면 휘도가 변하므로 변경하지 마십시오.

■하네스 커넥터 형 M7E-WH?11A
인접한 자릿수의 다자릿 연결용 커넥터: CN2, CN3을 하네스 커넥터로 연결합니다. (4자릿수로 사용할 경우 3개 필요)
데이터 입력(A, B, C, D) 신호를 차단하여 사용하십시오.
또한, 하네스 커넥터는 제로 서프레임 기능 사용 시 이외에, 다이내믹 제어를 수행할 경우, 링크 터미널 형 B7A를 사용할 때에도 사용합니다.
외관 L 치수 하네스 커넥터 형식
70㎜ 형 M7E-WH0111A
500mm 형 M7E-WH0511A
1000mm 형 M7E-WH1011A


【2】단락 소켓으로 제어　
〔대상 기종〕
・문자 높이 120/200㎜ 타입　
형 M7E-12DRN1　형 M7E-12DGN1　형 M7E-12DRN2　형 M7E-12DGN2　형 M7E-12HRN1　형 M7E-12HGN1　형 M7E-12HRN2　형 M7E-12HGN2　형 M7E-20DRN1　형 M7E-20DGN1　형 M7E-20HRN1　형 M7E-20HGN1　형 M7E-12DKN1　형 M7E-12DKN2　형 M7E-12HKN1　형 M7E-12HKN2　형 M7E-20DKN1　형 M7E-20HKN1


〔사용 방법〕

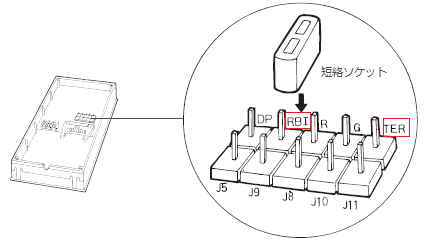

・표시기 본체의 뒷커버를 분리하고, 단락 소켓(형식 XJ8A-0211)을 설정합니다.
・인접한 자릿수의 CN2, CN3를 하네스 커넥터(형식 M7E-WH□11A)로 연결해야 합니다.
　　 　　　
제로 서프레스 기능 RBI (J9) TER (J11)
사용 *3 ・최상위 자릿수 형태 M7E만 쇼트
・다른 형태 M7E는 오픈		 ・최하위 자릿수의 형태 M7E만 오픈
・그 외 형태 M7E는 쇼트
사용하지 않음 오픈 숏, 오픈 어느 쪽이든 가능
*3 정적 제어에서 사용할 경우, 「 ■정적 제어에서 제로 서프레스 기능 사용 시(문자 높이 80/120/200㎜ 타입)」 를 참조하십시오.

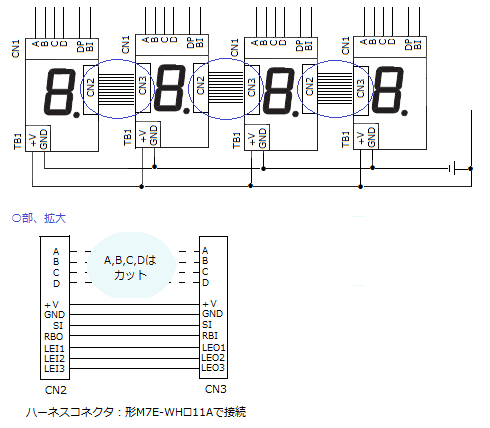

■ 정적 제어에서 제로 서프레스 기능을 사용하는 경우 (문자 높이 80/120/200㎜ 타입)
인접한 자릿수의 CN2, CN3을 하네스 커넥터(형 M7E-WH□11A)로 연결합니다.
A~D 신호선을 절단하여 사용하십시오.
　　또한 딥 스위치 또는 단락 소켓으로 설정을 수행하십시오.

　　


【3】입력 신호에 따라 제어하기　
〔대상 기종〕
・문자 높이 14㎜ 타입: 제로 서프레스 타입만 해당, 단위 표시 유닛 제외
형 M7E-01DRP2　형 M7E-01DRN2　형 M7E-01DRD2　형 M7E-01DGP2　형 M7E-01DGN2　형 M7E-01DGD2　형 M7E-01DRGN2형 M7E-01HRP2　형 M7E-01HRN2　형 M7E-01HGP2 　형 M7E-01HGN2
・문자 높이 25㎜ 타입: 단위 표시 유닛 제외
　형 M7E-02DRN2　형 M7E-02DGN2　형 M7E-02DRGN2
・문자 높이 80㎜ 타입: 전 기종
형 M7E-08DRN2 형 M7E-08DGN2 형 M7E-08HRN2 형 M7E-08HGN2
・문자 높이 120㎜ 타입: 전 기종
　형 M7E-12DRN1　형 M7E-12DGN1　형 M7E-12DKN1　형 M7E-12DRN2　형 M7E-12DGN2 形M7E-12DKN2　형 M7E-12HRN1　형 M7E-12HGN1　형 M7E-12HKN1　형 M7E-12HRN2형 M7E-12HGN2 　형 M7E-12HKN2　
・문자 높이 200㎜ 타입: 전 기종
형 M7E-20DRN1　형 M7E-20DGN1　형 M7E-20DKN1　형 M7E-20HRN1　형 M7E-20HGN1　형 M7E-20HKN1

〔사용법〕
◆제로 서프레스(제로 블랭킹) 사용 예：　문자 높이 14㎜/25㎜, 부논리 경우
・제로 서프레스 기능은 표시가 「0」 이고 소수점이 소등, 그리고 RBI가 L인 조건에서 작동합니다.
・제로 서프레스가 작동하는 동안에는 RBO에 L을 출력합니다.
배선 설명
【제로 서프레스(제로 블랭킹) 비활성화】
・각 자리의 RBI 입력: 오픈
・RBO 출력: 개방
【제로 서프레스(제로 블랭킹) 유효】
단, 최하위 자릿수의 첫 번째 자릿수 데이터가 0일 때는 「0」을 표시합니다.
【제로 서프레스(제로 블랭킹) 유효】
소수점이 점등된 자리보다 상위 자리에서만 0을 표시하지 않습니다.
【제로 서프레스(제로 블랭킹) 유효】
소수점이 점등된 자리보다 하위 2자리째 이후는 「00」을 표시하지 않습니다.
1~4자리 데이터가 0이고, 4자리 소수점이 점등된 경우, .은 0.0□□로 표시합니다. (□는 공백)


〔주의〕
RBO 출력은 RBI 입력과의 연결 외에는 일체 사용하지 마십시오.
80㎜ 타입에서 신호 입력에 의한 전환을 수행할 경우, 딥 스위치의 RBI, TER는 OFF로 설정하십시오.
120/200㎜ 타입에서 신호 입력에 의한 전환을 수행할 경우, RBI-J9는 오픈 상태로 유지하십시오.　
