H7CC, H7CX에 직류 2선식 센서를 연결할 수 있습니까?

H7CC

형 H7CC, 형 H7CX 시리즈에 연결 가능한 직류 2선식 센서는 다음과 같은 조건을 충족해야 합니다.
모든 조건을 충족하는 센서를 연결하십시오.

■연결 가능한 2선식 센서 및 연결 가능 여부 확인 예시
형 E2EM-X?X?는 잔류 전압 조건이 일치하지 않아 연결할 수 없습니다.　

형 H7CC, 형 H7CX 직류 2선식 센서의 조건		직류 2선식 센서		형 E2E-X?D?	형 E2EM-X?X?
누설 전류	1.5mA 이하	누설 전류		0.8mA 이하	0.8mA 이하
개폐 용량	5mA 이상	제어 출력	개폐 용량	3~100mA	5~100mA
잔류 전압	DC3V 이하		잔류 전압	3V 이하	5V 이하 ⇒ 부적합
사용 전압	DC10V에서 동작할 것	전원 전압　 (사용 전압 범위)		DC12~24V (DC10~30V)	DC12~24V DC10~30V)

■직류 2선식 센서 연결
외부 공급 전원을 사용하지 않고 입력용 0V와 신호 입력에 연결합니다.
입력 모드는 「NPN」으로 설정하십시오. (초기값은 「NPN」입니다.)

●연결　
・센서의 0V(파란색) ・센서의 ＋(갈색)

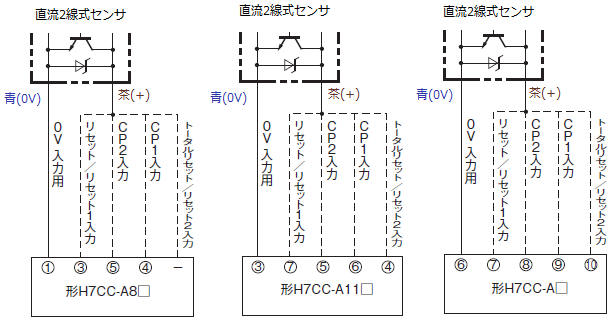

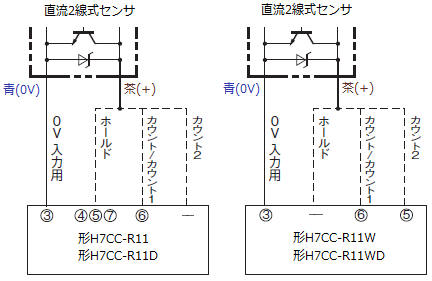

●H7CC


　

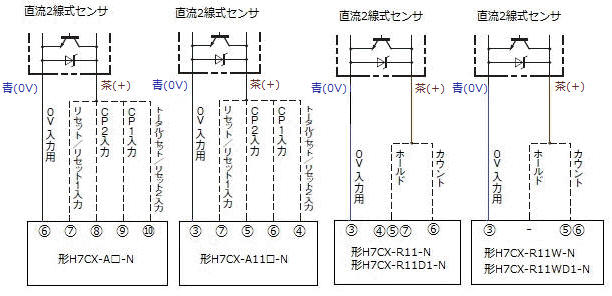

●H7CX


■대상 형식

형 H7CC		형 H7CX *1
형 H7CC-A8□	형 H7CC-A8 형 H7CC-A8D	형 H7CX-A11□-N	형 H7CX-A114-N 형 H7CX-A114S-N 형 H7CX-A114D1-N 형 H7CX-A11-N　 형 H7CX-A11S-N 　 형 H7CX-A11D1-N 형 H7CX-A11SD1-N
형 H7CC-A11□	형 H7CC-A11 형 H7CC-A11S 형 H7CC-A11D	형 H7CX-A□-N	형 H7CX-A-N 　 형 H7CX-AS-N 　 형 H7CX-AD-N 　 형 H7CX-ASD-N 　 형 H7CX-AW-N 형 H7CX-AWS-N 형 H7CX-AWD1-N 형 H7CX-AWSD1-N 형 H7CX-AWSD-N
형 H7CC-A□	형 H7CC-A 형 H7CC-AS 형 H7CC-AD 형 H7CC-ASD 형 H7CC-AW 형 H7CC-AWS 형 H7CC-AU 형 H7CC-AUW 형 H7CC-AWD 형 H7CC-AWSD	－	－
형 H7CC-R	형 H7CC-R11 형 H7CC-R11D 형 H7CC-R11W 형 H7CC-R11WD	형 H7CX-R□-N	형 H7CX-R11-N 형 H7CX-R□11D1-N 형 H7CX-R11W-N 형 H7CX-R11WD1-N

*1 　형 H7CX 시리즈는 2023년 3월에 생산을 종료했습니다. 추천 대체품 확인 방법은 해당 FAQ 를 참조하십시오
