H7CX, H7BX의 무전압 입력/전압 입력 설정 방법을 알려주세요.

등록일
2025. 12. 17.

H7CX



입력 장치(스위치나 센서 등)의 출력 형태에 맞춰 NPN/PNP 입력 모드를 설정합니다.


■ 입력 장치의 출력 사양과 설정
・NPN 설정: NPN 오픈 콜렉터 출력, 전압 출력, 유접점 출력(*1), 직류 2선식 센서
・PNP로 설정: NPN 트랜지스터 출력, PNP 트랜지스터 출력, 유접점 출력 (*1)　

・접점을 그대로 연결하는 경우 「NPN」으로 설정합니다. 외부 전원을 통해 입력하는 경우 「PNP」로 설정합니다.

■설정
본체의 딥 스위치로 설정하는 방법과 파라미터로 설정하는 방법이 있습니다.

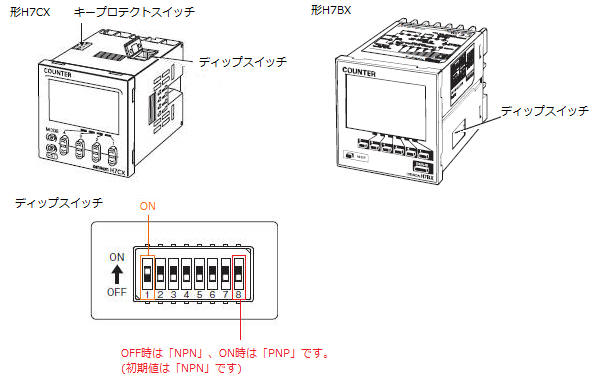

◆딥 스위치로 설정하는 경우
NPN/PNP 입력 모드는 8번 스위치로 설정합니다.
「NPN」으로 설정할 경우 OFF로, 「PNP」로 설정할 경우 「ON」으로 해 주십시오.
출고 시에는 모두 OFF로 설정되어 있습니다.
딥 스위치로 기능 설정할 경우 스위치 1(딥 스위치 설정)을 반드시 「ON」(유효)으로 설정하십시오. 딥 스위치 설정은 전원 투입 시 변경됩니다. (딥 스위치는 설치 및 통전 전에 설정하십시오.)

◆파라미터로 설정하는 경우
딥 스위치 1번을 OFF(딥 스위치 비활성화)로 설정한 후 전원을 켜십시오.

① 운전 모드를 기능 설정 모드로 전환합니다.
　전원 투입 후, MODE 키(모드 키)를 3초 이상 눌러 기능 설정 모드로 진입합니다.

　　　　　
　　　
*1 운전 중에 기능 설정 모드로 전환해도 운전 상태는 계속 유지됩니다.
*2　 기능 설정 모드에서 변경한 설정 내용은 운전 모드로 전환함으로써 비로소 유효해집니다. 또한 설정을 변경한 경우, 운전 모드로 돌아왔을 때 자동으로 리셋(카운트 값 초기화·출력 OFF)됩니다.
　

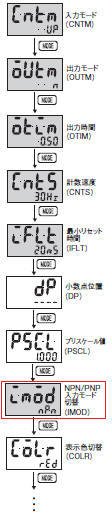

② MODE 키를 여러 번 눌러 상단에 "IMOD"가 표시되면, 위쪽 화살표 키로 NPN/PNP 중 하나를 설정합니다.


　　　　 초기값은 「NPN」입니다.
　　　　　
아래는 H7CX-A□-N 형식의 파라미터입니다.
(설정 내용에 따라 표시되지 않는 항목도 있습니다)
　
〔 대상 형식 〕
・형식 H7CX-A□-N 시리즈 *3 　
형 H7CX-A114-N 형 H7CX-A114S-N 형 H7CX-A114D1-N 형 H7CX-A11-N 형 H7CX-A11S-N 형 H7CX-A11D1-N 형 H7CX-A11SD1-N 　형 H7CX-A4-N 　형 H7CX-A4S-N 　형 H7CX-A4D-N　형 H7CX-A4SD-N 　형 H7CX-A-N　　형 H7CX-AS-N 　형 H7CX-AD-N 　형 H7CX-ASD-N
형 H7CX-A4W-N 형 H7CX-A4WSD-N 형 H7CX-AW-N 형 H7CX-AWS-N 형 H7CX-AWD1-N
형 H7CX-AWSD1-N 형 H7CX-AWSD-N 형 H7CX-R11-N 형 H7CX-R11D1-N 　
형 H7CX-R11W-N 형 H7CX-R11WD1-N
・형 H7BX 시리즈
형 H7BX-A　　형 H7BX-AD1　　형 H7BX-AW　　형 H7BX-AWD1

*3　 형 H7CX 시리즈는 2023년 3월에 생산을 종료했습니다. 대체품 확인 방법에 대해서는 해당 FAQ 를 참조하십시오
