카운터의 가산, 감산, 가감산 동작을 알려주세요.

동작은 가산, 감산, 가감산이 있습니다. 또한, 가감산D, 가감산E, 가감산F는 H7CC-A 시리즈에만 해당됩니다.
각 동작에 대해서는 (표1)을 참조하십시오.

●설정에 관하여
・형식 H7CC-A 시리즈의 설정 방법은 해당 FAQ를 참조하십시오.
・형식 H7CX-A□-N *1, 형식 H7BX, 형식 H7CZ *2시리즈의 설정 방법은 해당 FAQ를 참조하십시오.


(표1)　카운터 동작
・표 내의 H, L의 의미는 「NPN/PNP 입력 모드 전환」 설정에 따라 다릅니다.
　초기값은 NPN입니다.
　・NPN(무전압 입력)의 경우 개방・PNP(전압 입력)의 경우 ・출력 방식(원샷, 유지), 리셋(자동/수동)은 출력 모드나 기능 설정
　(1단 프리셋 카운터, 2단 프리셋 카운터 등)에 따라 다릅니다.
　카탈로그에 기재된 「입출력 모드와 동작의 관계」를 참조하십시오.
・게이트 입력은 카운트 금지 신호입니다. ( 자세한 내용은 해당 FAQ를 참조하십시오)

모드	신호의 역할	동작

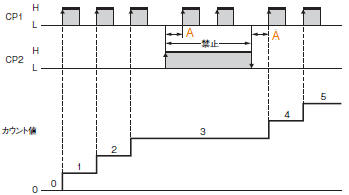

UP (가산)	CP1: 카운트 입력(가산) CP2: 게이트 입력	CP1의 상승 에지 시 가산합니다. 단, CP2가 ON 상태일 때는 CP1이 ON되어도 카운트하지 않습니다. 0부터 가산 시작합니다. *3 A는 최소 신호 폭 이상을 나타냅니다. *4

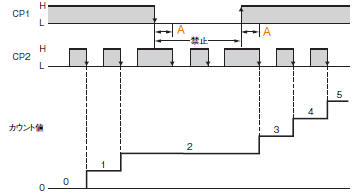

	CP1: 게이트 입력 CP2: 카운트 입력(가산)	CP2의 상승 에지 시 가산합니다. 단, CP1이 ON 상태일 때는 CP2가 ON되어도 카운트하지 않습니다. 0부터 가산 시작합니다. *3 전원 투입 후 CP1을 ON하면 카운트하므로 주의하십시오. A는 최소 신호 폭 이상을 나타냅니다. *4
모드	신호의 역할	동작

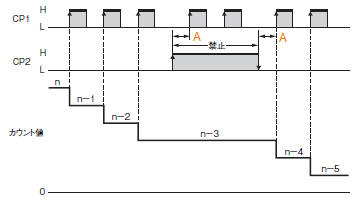

DOWN (감산)	CP1: 카운트 입력(감산) CP2: 게이트 입력	CP1의 상승 에지 시 감산합니다. 단, CP2가 ON 상태일 때는 CP1이 ON되어도 카운트하지 않습니다. 설정값에서 시작합니다. *5 n=설정값 A는 최소 신호 폭 이상을 나타냅니다. *4

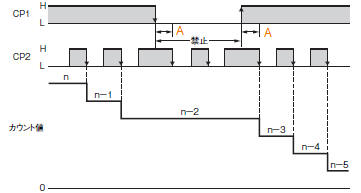

	CP1: 게이트 입력 CP2: 카운트 입력(감산)	CP2의 상승 에지 시 감산합니다. 단, CP1이 ON 상태일 때는 CP1이 ON되어도 카운트하지 않습니다. 설정값에서 시작합니다. *5 전원 투입 후 CP1을 ON하면 카운트하므로 주의하십시오. n=설정값 A는 최소 신호 폭 이상을 나타냅니다. *4
모드		동작

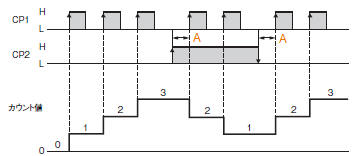

UP/DOWN A 가감산 A (지령 입력)		CP2가 OFF일 때, CP1의 상승 에지 시 가산합니다. CP2가 ON일 때, CP1의 상승 에지 시 감산합니다. 0에서 시작합니다. *3

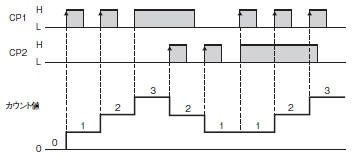

UP/DOWN B　가감산 B (개별 입력)		CP1의 상승 에지 시 가산, CP2의 상승 에지 시 감산합니다. 0에서 시작합니다. *3

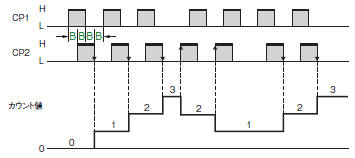

UP/DOWN C　가감산 C (위상차 입력)		CP1, CP2의 ON 타이밍에 따라 가산 또는 감산합니다. 주로 로터리 인코더를 연결하여 정방향 회전 시 가산, 역방향 회전 시 감산하는 경우에 사용합니다. 0에서 시작합니다. *3 B는 최소 신호 폭의 1/2 이상을 나타냅니다. *6
모드		동작

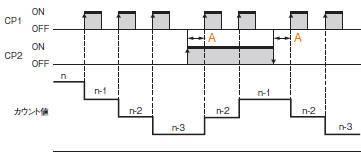

UP/DOWN D 가감산 D(지령 입력)		CP2가 OFF일 때, CP1의 상승 에지 시 감산합니다. CP2가 ON일 때, CP1의 상승 에지 시 가산합니다. 설정값에서 시작합니다. *5 n=설정값 A는 최소 신호 폭 이상을 나타냅니다. *4

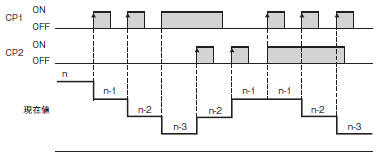

UP/DOWN E 가감산 E(개별 입력)		CP1의 상승 에지 시 감산, CP2의 상승 에지 시 가산합니다. 설정값에서 시작합니다. *5 n=설정값

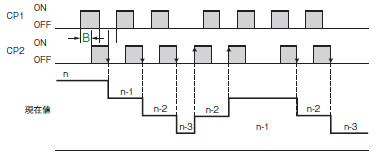

UP/DOWN F　가감산 F(위상차 입력)		CP1, CP2의 ON 타이밍에 따라 가산 또는 감산합니다. 주로 로터리 인코더를 연결하여 정방향 회전 시 감산, 역방향 회전 시 가산으로 설정할 때 사용합니다. 설정값에서 시작합니다. *5 n=설정값 2 B는 최소 신호 폭의 1/2 이상을 나타냅니다. *6

*3　0 이외의 수치로 카운트를 시작할 수 없습니다.
*4　A는 최소 신호폭 이상을 나타냅니다. 계수 속도 상세 내용은 해당 FAQ를 참조하십시오. *5　2단 프리셋 카운터(절대값)로 사용하실 경우 설정값 2부터 시작합니다.
*6　B는 최소 신호폭의 1/2 이상을 나타냅니다. 계수 속도 상세 내용은 해당 FAQ를 참조하십시오. ●형식 H7CX-A□-N 시리즈*1 ●형 H7BX 시리즈 설정은 해당 FAQ를 참조하십시오. WD1●형 H7CZ 시리즈 *2 설정은 해당 FAQ를 참조하십시오. *1 H7CX 시리즈는 2023년 3월에 생산을 종료합니다.
