H7CX-A□-N, H7BX를 원샷 출력, 자동 리셋으로 사용하고 싶습니다. 설정을 알려주세요.

형 H7CX 시리즈는 2023년 3월에 생산을 종료합니다. 추천 대체품 확인 방법은 해당 FAQ를 참조하십시오.

출력 모드로 설정합니다.
원샷 출력, 자동 리셋 동작은 C, R, P, Q 모드 4종류가 있습니다.

■출력 모드 선택

(가)　리셋 타이밍을 선택하십시오.

・출력이 ON되는 동시에 자동 리셋을 원함. → C 모드　　
・출력이 OFF되는 동시에 자동 리셋을 원함. → (가)로　

(가)　출력 중 카운트에 대해 선택하십시오.

・출력 중에 카운트 입력이 들어오면 카운트하고 싶음. → (가)로　　　　
・출력 중에는 카운트 입력이 들어와도 카운트하지 않음. → R 모드

(ウ)　출력 중 카운트한 경우의 표시에 대해 선택하십시오.

・출력 중에 카운트하면 설정값을 초과하여 표시하고 싶다. → Q 모드 　　
・출력 중 카운트해도 표시는 카운트 업 상태를 유지하고,
리셋 후 반영된 값으로 표시하고 싶다.　　　　　　　　　　　　→P 모드

자세한 내용은 「■C, R, P, Q 모드의 동작에 대해」를 참조하십시오.


■출력 모드, 출력 시간 설정
딥 스위치로 설정하는 방법과 파라미터로 설정하는 방법이 있습니다.

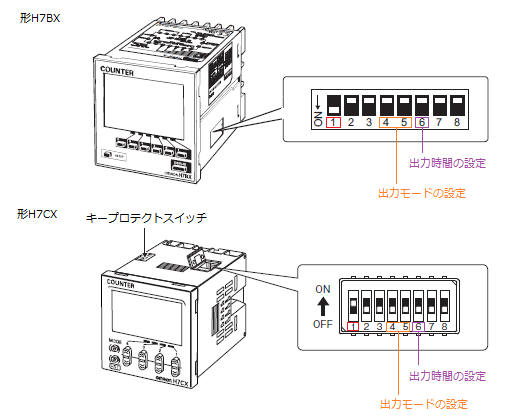

◆딥 스위치로 설정하는 경우
・출력 모드 설정

C 모드로 설정할 경우, 4번을 OFF, 5번을 ON으로 설정하십시오.
R, P, Q 모드로 설정할 경우, 파라미터로 설정하십시오.

・출력 시간 설정

0.5초 또는 0.05초 중 하나로 설정 가능합니다.
0.5초로 설정할 경우 6번을 OFF로, 0.05초로 설정할 경우 6번을 ON으로 설정하십시오.
0.5초, 0.05초 이외의 시간을 설정하려면 파라미터로 설정하십시오.

・출하 시에는 모두 OFF로 설정되어 있습니다. 초기값은 N 모드입니다.
　(N 모드는 원샷 출력, 자동 리셋이 아닙니다.)
・딥 스위치로 기능 설정을 할 경우 스위치 1(딥 스위치 설정)을 반드시 「ON」(유효)으로 설정하십시오.
・딥 스위치 설정은 전원 투입 시 변경됩니다. (딥 스위치는 장착 및 통전 전에 설정하십시오.)　



◆파라미터로 설정하는 경우
① 딥 스위치 1을 OFF로 설정하십시오.

ON 상태로 두면 딥 스위치로도 설정 가능한 항목이 파라미터로 표시되지 않습니다.

② 운전 모드를 기능 설정 모드로 전환합니다.

전원 투입 후, MODE 키(모드 키)를 3초 이상 눌러 기능 설정 모드로 진입합니다.

*1 운전 중에 기능 설정 모드로 전환해도 운전 상태는 계속됩니다.
*2 기능 설정 모드에서 변경한 설정 내용은 운전 모드로 전환함으로써 비로소 유효해집니다. 또한 설정을 변경한 경우, 운전 모드로 돌아왔을 때 자동으로 리셋(카운트 값 초기화·출력 OFF)됩니다.
　
③ 출력 모드 설정

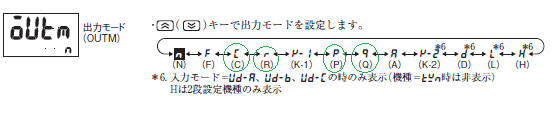

MODE 키를 눌러 상단에 「oUtm」이 표시되면, 위쪽 화살표 키로 설정합니다. 초기값은 「n」입니다.

④ 출력 시간 설정

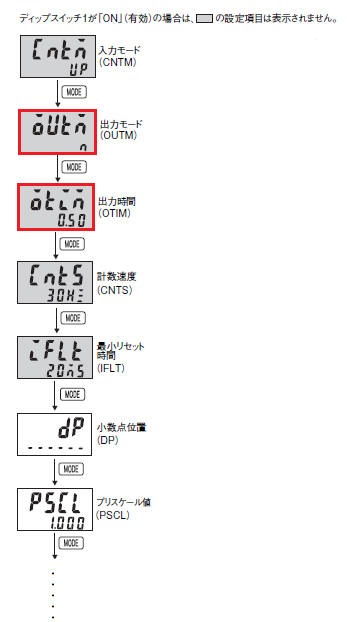

MODE 키를 눌러 상단에 「otIM」이 표시되면 위쪽 화살표 키로 설정합니다.
0.01초 ~ 99.99초 사이에서 0.01초 단위로 설정할 수 있습니다. 초기값은 0.5초입니다.

(참고) 파라미터 예시
　　

■C, R, P, Q 모드의 동작에 관하여

사용하시는 기능을 확인하신 후, 아래 표를 참조하여 각 모드의 동작을 확인하십시오.
・2단 설정 타입에 대해

・1단 프리셋 카운터, 토탈 프리셋 카운터, 듀얼 카운터로 사용하시는 경우, OUT1, OUT2는 동시에 ON/OFF됩니다.　
・트윈 카운터로 사용하시는 경우, OUT2 출력 동작이 됩니다.
　리셋1은 CP1 카운트 값의 리셋, 리셋2는 CP2 카운트 값의 리셋입니다.
・듀얼 카운터로 사용하시는 경우, 리셋1은 CP1 카운트 값의 리셋, 리셋2는 CP2 카운트 값의 리셋입니다. 듀얼 카운트 값의 리셋에는 전면의 리셋 키를 사용해 주십시오.

【대상 형식】

〔1단 설정 타입〕

　형 H7CX-A-N 시리즈 *3

형 H7CX-A114-N　형 H7CX-A114S-N　형 H7CX-A114D1-N　형 H7CX-A11-N　형 H7CX-A11S-N　
형 H7CX-A11D1-N　형 H7CX-A11SD1-N　형 H7CX-A4-N　형 H7CX-A4S-N　형 H7CX-A4D-N 　
형 H7CX-A4SD-N　형 H7CX-A-N　형 H7CX-AS-N　형 H7CX-AD-N　형 H7CX-ASD-N

형 H7BX 시리즈

형 H7BX-A　형 H7BX-AD1　

〔2단 설정 타입〕

형 H7CX-A-N 시리즈 *3

형 H7CX-A4W-N　형 H7CX-A4WSD-N　형 H7CX-AW-N　형 H7CX-AWS-N　형 H7CX-AWD1-N 　
형 H7CX-AWSD1-N　형 H7CX-AWSD-N

형 H7BX 시리즈

형 H7BX-AW　형 H7BX-AWD1

*3 　 형 H7CX 시리즈 는 2023년 3월에 생산을 종료합니다. 추천 대체품 확인 방법은 해당 FAQ 를 참조하십시오.

◆C 모드 동작
카운트 업과 동시에 원샷 출력을 하며, 동시에 자동 리셋이 걸립니다.
가산(UP) 및 가감산(UP/DOWN A,B,C) 사용 시 자동 리셋이 걸리면 카운트 값은 0으로 돌아갑니다.
감산(DOWN) 사용 시 자동 리셋이 걸리면 카운트 값은 설정값/설정값 2로 돌아갑니다.　

종류	동작 (C 모드)
	가산(UP)	감산(DOWN)	가감산(UP/DOWN A, B, C)
1단 설정 타입
2단 설정 타입

종류	동작(R 모드)
	가산(UP)	감산(DOWN)	가감산(UP/DOWN A, B, C)
1단 설정 타입
2단 설정 타입

종류	동작 (P 모드)
	가산(UP)	감산(DOWN)	가감산(UP/DOWN A, B, C)
1단 설정 타입
2단 설정 타입

종류	동작 (Q 모드)
	가산(UP)	감산(DOWN)	가감산(UP/DOWN A, B, C)
1단 설정 타입
2단 설정 타입
