H7CC, H7CX-A□-N, H7BX에서 카운트 업해도 리셋할 때까지 계속 카운트하고 싶습니다. 설정을 알려주세요.

등록일
2025. 12. 17.

H7CC



카운트 업 후에도 리셋할 때까지 계속 카운트하려면 출력 모드를 F 모드 또는 K-1 모드로 설정하십시오.
가산(UP) 모드로 사용할 경우, F 모드와 K-1 모드 모두 설정값에 도달한 후에도 리셋 입력이 들어올 때까지 설정값을 초과하여 계속 카운트합니다.
감산(DOWN) 모드의 경우, 리셋 입력이 들어올 때까지 0 이하로 계속 카운트합니다. (0, -1, -2, -3···)
리셋 입력이 들어올 때까지 출력을 유지하고 싶다면 F 모드를, 원샷 출력으로 사용하고 싶다면 K-1 모드를 사용하십시오.
■F 모드, K-1 모드의 동작에 관하여
사용하실 기능을 확인하신 후, 아래 표를 참조하셔서 각 모드의 동작을 확인해 주십시오.

◆F 모드의 동작
카운트 업과 동시에 출력을 합니다. 리셋 입력이 들어올 때까지 카운트는 계속됩니다.
출력은 OUT1, OUT2 모두 유지합니다.
리셋 입력이 들어오면, 가산(UP), 가감산(UP/DOWN A,B,C)으로 사용 시 카운트 값은 0으로 돌아가고 출력은 OFF합니다. 감산(DOWN)으로 사용 시, 카운트 값은 설정값/설정값2로 돌아가고 출력은 OFF합니다.　　　　　

◆K-1 모드 동작
카운트 업과 동시에 출력을 합니다. 리셋 입력이 들어올 때까지 카운트는 계속됩니다.
OUT1 출력은 자기 유지 출력/원샷 출력 중 선택 가능하나, OUT2는 원샷 출력입니다. OUT1을 자기 유지 출력으로 사용할 경우, OUT2가 OFF하면 OUT1도 OFF합니다.
리셋 입력이 들어오면, 가산(UP), 가감산(UP/DOWN A,B,C)으로 사용할 경우 카운트 값은 0으로 돌아갑니다.출력은 OFF됩니다. 감산(DOWN)으로 사용할 경우 카운트 값은 설정값/설정값 2로 돌아갑니다.
종류 동작(K-1 모드)
1단
설정
타입 2단
설정
타입 UP
DOWN
UP/DOWN　A, B, C

■출력 모드, 출력 시간 설정
파라미터로
설정하는
방법과 딥 스위치로 설정하는 방법이 있습니다
.

(H7CC는 딥 스위치 설정이 없습니다.)

◆파라미터로 설정하는 경우
【H7CC】

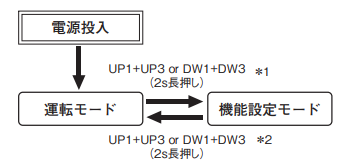

① 운전 모드를 기능 설정 모드로 전환합니다
.전원 투입 후, MODE 키(모드 키)를 3초 이상 눌러 기능 설정 모드로 진입합니다.
*1　 운전 중에 기능 설정 모드로 전환해도 운전 상태는 계속됩니다.
*2　 기능 설정 모드에서 변경한 설정 내용은 운전 모드로 전환함으로써 비로소 유효해집니다.
또한 설정을 변경한 경우, 운전 모드로 돌아왔을 때 자동으로 리셋(카운트 값 초기화・출력 OFF)됩니다.
　

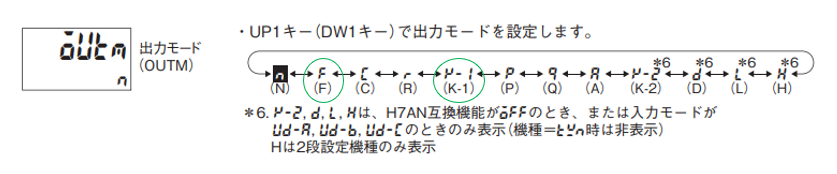

② 출력 모드 설정
DW1+DW3 키를 눌러 상단에 「oUtm」이 표시되면, UP1 키(DW1 키)로 설정합니다.
초기값은 「n」입니다.

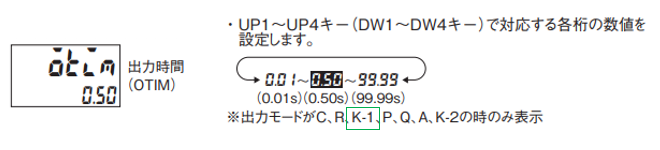

③ 출력 시간 설정 (K-1 모드를 선택한 경우에만 설정합니다. F 모드인 경우 표시되지 않습니다)
DW1+DW3 키를 누르고 상단에 「otIM」이 표시되면 UP1~UP4 키(DW1~DW4 키)로 설정합니다.
0.01초~99.99초 사이에서 0.01초 단위로 설정할 수 있습니다. 초기값은 0.5초입니다.

【H7CX, H7BX】
① 딥 스위치 1을 OFF로 설정하십시오
.ON 상태로 두면, 딥 스위치로도 설정 가능한 항목이 파라미터로 표시되지 않습니다.
② 운전 모드를 기능 설정 모드로 전환합니다
.
전원 투입 후, MODE 키(모드 키)를 3초 이상 눌러 기능 설정 모드로 진입합니다.
*1　 운전 중에 기능 설정 모드로 전환해도 운전 상태는 계속됩니다.
*2　 기능 설정 모드에서 변경한 설정 내용은 운전 모드로 전환함으로써 비로소 유효해집니다. 또한 설정을 변경한 경우, 운전 모드로 돌아왔을 때 자동으로 리셋(카운트 값 초기화・출력 OFF)됩니다.
　
③ 출력 모드 설정
MODE 키를 눌러 상단에 「oUtm」이 표시되면 상하 화살표 키로 설정합니다.
　
초기값은 「n」입니다.

④ 출력 시간 설정 (K-1 모드를 선택한 경우에만 설정합니다. F 모드인 경우 표시되지 않습니다)
MODE 키를 눌러 상단에 「otIM」이 표시되면 상하 화살표 키로 설정합니다.
0.01초 ~ 99.99초 사이에서 0.01초 단위로 설정할 수 있습니다. 초기값은 0.5초입니다.
　　　　　

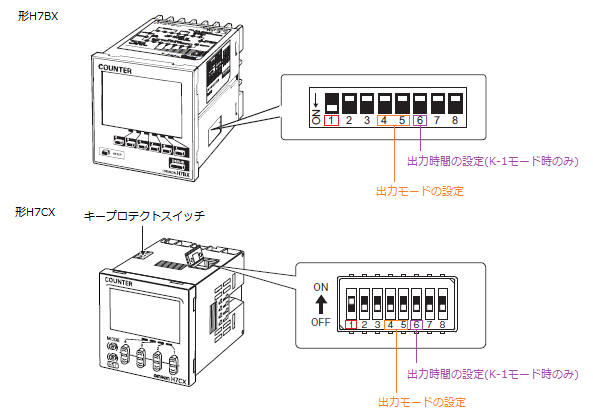

◆ 딥 스위치로 설정하는 경우(H7CX, H7BX)
・출력 모드
설정
F 모드로 설정할 경우, 4번 스위치를 ON, 5번 스위치를 OFF로 설정하십시오.
K-1 모드로 설정할 경우, 4번과 5번 스위치를 모두 ON으로 설정하십시오.　
・출력 시간 설정
0.5초 또는 0.05초 중 하나로 설정 가능합니다.
0.5초로 설정할 경우 6번 스위치를 OFF로, 0.05초로 설정할 경우 6번 스위치를 ON으로 설정하십시오.
0.5초, 0.05초 이외의 시간을 설정하려면 파라미터로 설정하십시오.
・출고 시에는 모두 OFF로 설정되어 있습니다. 초기값은 N 모드입니다.
(N 모드는 카운트 업 후, 리셋 입력이 들어올 때까지 계속 카운트할 수 없습니다)
・딥 스위치로 기능 설정을 할 경우 스위치 1(딥 스위치 설정)을 반드시 「ON」(유효)으로 설정하십시오.
・딥 스위치 설정은 전원 투입 시 변경됩니다. 딥 스위치는 장착 및 통전 전에 설정하십시오.
　　　
【대상 형식】
〔1단 설정 타입〕
　　　H7CC 시리즈
　　　H7CC-A8　H7CC-A8D　H7CC-A11　H7CC-A11D　H7CC-A11S　H7CC-A11SD　H7CC-A　H7CC-AS　H7CC-AD　H7CC-ASD??
H7CX-A□N 시리즈 *1
H7CX-A114-N H7CX-A114S-N H7CX-A114D1-N H7CX-A11-N H7CX-A11S-N H7CX-A11D1-N H7CX-A11SD1-N
H7CX-A4-N H7CX-A4S-N H7CX-A4D-N H7CX-A4SD-N H7CX-A-N H7CX-AS-N H7CX-AD-N H7CX-ASD-N 　
H7BX 시리즈
　　　H7BX-A　　H7BX-AD1　　

〔2단 설정 타입〕
　　　H7CC 시리즈
　　　　　　H7CC-AW　H7CC-AWS　H7CC-AWD　H7CC-AWSD　H7CC-AU　H7CC-AUD
H7CX-A□N 시리즈 *1
H7CX-A4W-N H7CX-A4WSD-N H7CX-AW-N H7CX-AWS-N H7CX-AWD1-N H7CX-AWSD1-N H7CX-AWSD-N
H7BX-AW H7BX-AWD1

*1 　H7CX 시리즈는 2023년 3월에 생산을 종료했습니다. 추천 대체품 확인 방법은 해당 FAQ를 참조하십시오.

・2단 설정 타입에 관하여
・1단 프리셋 카운터, 토탈 프리셋 카운터, 듀얼 카운터로 사용하시는 경우, OUT1, OUT2는 동시에 ON/OFF합니다.　
・트윈 카운터로 사용 시 OUT2 출력이 동작합니다.
리셋1은 CP1 카운트값 리셋, 리셋2는 CP2 카운트값 리셋입니다.
・듀얼 카운터로 사용 시 리셋1은 CP1 카운트값 리셋, 리셋2는 CP2 카운트값 리셋입니다.
듀얼 카운트값 리셋에는 전면 리셋 키를 사용하십시오.
