H7CX-AW□-N, H7CX-R□-N에서 회전수나 속도를 표시하고 싶습니다. 설정을 알려주세요.

등록일
2025. 12. 17.

H7CX-AW□-N



H7CX-AW□-N , H7CX-R□-N은 프리스케일 기능으로 회전수(rpm, rps)나 속도(m/min, m/s 등)를 표시할 수 있습니다.

■프리스케일 기능이란
카운터의 입력 펄스를 임의의 수치로 환산하는 기능입니다.
표시와 입력의 관계는 다음 식으로 나타냅니다.
표시값 = f × a
f: 입력 펄스의 주파수(1초간 펄스 수)
a: 프리스케일 값
프리스케일 값의 설정 범위는 6자리 타입의 경우: 0.001~99.999, 4자리 타입의 경우: 0.001~9.999입니다.

■프리스케일 값 구하는 방법
프리스케일 값은 다음 식으로 구할 수 있습니다.　　
용도 단위 프리스케일 값(a)　 비고
회전수 rpm 1/Nｘ60 N: 1회전당 펄스 수
πd: 1회전당 둘레(m)
d : 회전체 직경　　　
rps 1/N
속도 m/min πdｘ1/N x 60
m/s πdｘ1/N
◆예　1회전당 5펄스 출력하는 기계의 회전수를 rpm 단위로 소수점 이하 1자리까지 표시한다
〔설정〕
프리스케일 값: 12　　소수점 위치: □□□□．□

〔개념〕　
프리스케일 값(a) =1/Nx60에 따라 프리스케일 값에는 「12」를 설정합니다.
　　
■설정 방법
본체의 파라미터로 설정합니다.

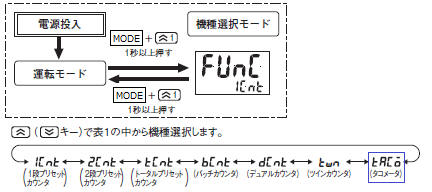

①H7CX-AW?-N은 기종 선택 모드에서 「타코미터」를 설정합니다.
　
　② 운전 모드를 기능 설정 모드로 전환합니다
.전원 투입 후, MODE 키(모드 키)를 3초 이상 눌러 기능 설정 모드로 진입합니다.
*1 운전 중 기능 설정 모드로 전환해도 운전 상태는 계속 유지됩니다.
*2　 기능 설정 모드에서 변경한 설정 내용은 운전 모드로 전환함으로써 비로소 유효해집니다. 또한 설정을 변경한 경우, 운전 모드로 돌아왔을 때 자동으로 리셋(카운트 값 초기화・출력 OFF)됩니다.
　

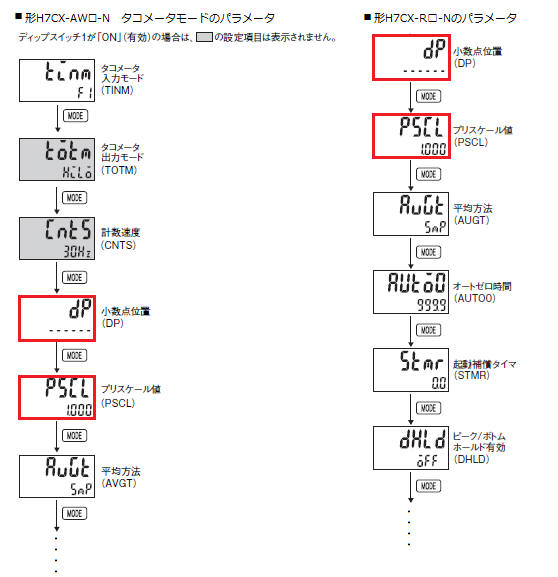

③ 소수점 위치, 프리스케일 값 설정
MODE 키를 눌러 상단에 「dP」가 표시되면, 위쪽 화살표 키로 소수점 위치를 설정합니다.
이후, 다시 한번 MODE 키를 눌러 상단에 「PSCL」이 표시되는지 확인하십시오.
마찬가지로 위쪽 화살표 키로 프리스케일 값을 설정합니다.
　
〔 대상 형식〕*3
　H7CX-AW-N, H7CX-AWS-N, H7CX-AWD1-N, H7CX-AWSD1-N, H7CX-AWSD-N
　H7CX-R11-N, H7CX-R11D1-N, H7CX-R11W-N,H7CX-R11WD1-N

*3　 H7CX 시리즈는2023년 3월에 생산이 종료되었습니다. 대체품 확인방법은 해당 FAQ를 참조하십시오.
